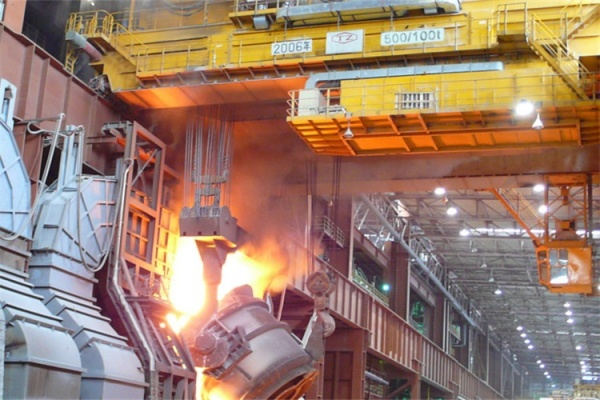

Gru a ponte metallurgica



1. Una gru a ponte metallurgica è un'attrezzatura di sollevamento specializzata progettata principalmente per la movimentazione di metalli fusi e altri materiali in strutture di produzione di metalli, come acciaierie, fonderie e impianti di fusione. Queste gru sono progettate per resistere a condizioni di lavoro estreme come alte temperature, carichi pesanti e funzionamento continuo, tipiche dell'industria metallurgica.

2. Caratteristiche principali:

Elevata resistenza al calore: la gru è dotata di materiali e componenti resistenti al calore, che le consentono di funzionare in sicurezza in ambienti in cui sono presenti alte temperature, in particolare in prossimità di metallo fuso

Resistenza e resistenza: realizzati in acciaio ad alta resistenza e componenti robusti per sopportare i carichi sostanziali associati al metallo fuso, tra cui siviere e lingotti.

Sistemi di sicurezza avanzati: funzioni di sicurezza integrate quali protezione da sovraccarico, sistemi anti-oscillazione e frenata di emergenza garantiscono un funzionamento sicuro, proteggendo sia la gru che la forza lavoro.

Le gru a ponte metallurgiche sono essenziali nel processo di produzione dei metalli grazie al loro design robusto e alla capacità di operare in ambienti ad alta temperatura e difficili. Migliorano la produttività, la sicurezza e l'efficienza nelle operazioni metallurgiche, rendendole uno strumento indispensabile nel settore.

Altezza massima di sollevamento: 25 m, 15 m, 20 m

Garanzia dei componenti principali: 1 anno

Garanzia: 1 anno

Peso (KG):45000 kg

Momento di sollevamento nominale: 3200 KN

Carico di sollevamento massimo: 320 tonnellate

Portata: 22 m-31.5 m

Dovere: A7~A8

Classe di protezione: IP55

PLC:Support

Fonte di alimentazione: 380~480V 50hz

1. Trave principale

La trave principale (nota anche come trave) è il componente strutturale primario di una gru a ponte metallurgica. Svolge un ruolo cruciale nel sostenere il carico complessivo della gru e nel fornire il movimento orizzontale necessario per il trasporto di materiali pesanti, in particolare metallo fuso. Date le dure condizioni di lavoro negli impianti metallurgici, la progettazione e la costruzione della trave principale sono essenziali per la durata, la sicurezza e le prestazioni della gru.

2. Caratteristiche principali della trave principale:

Costruzione ad alta resistenza:

Solitamente realizzati in acciaio di alta qualità o altri materiali durevoli per sopportare carichi estremamente pesanti, tra cui metallo fuso, che sottopone la struttura a forti sollecitazioni.

Progettato per trasportare sia il carrello (che contiene il meccanismo di sollevamento) sia il carico lungo l'intera campata della gru.

Design resistente al calore:

La trave principale può essere dotata di isolamento termico o progettata utilizzando leghe resistenti al calore per sopportare le alte temperature che si riscontrano negli impianti di fusione dei metalli.

Protegge i componenti critici, come i cablaggi elettrici e i gruppi motore, dai danni termici.

Trave singola o doppia:

Progettazione a trave singola: solitamente utilizzata per carichi più leggeri e campate più corte, dove è richiesta una sola trave principale.

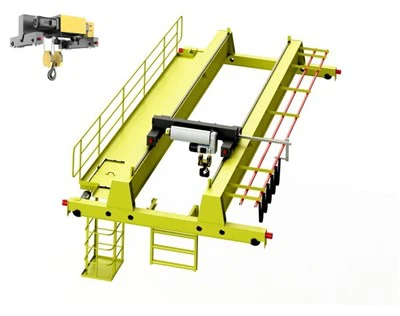

Progettazione a doppia trave: comunemente utilizzata nelle gru a ponte metallurgiche per sostenere carichi più pesanti, garantendo maggiore stabilità, resistenza e distribuzione del carico.

Ingegneria di precisione:

La trave principale deve essere perfettamente allineata e bilanciata per garantire un movimento fluido e una distribuzione uniforme del carico lungo l'intera campata della gru.

Incorpora sistemi anti-oscillazione e di bilanciamento del carico per ridurre al minimo i movimenti indesiderati durante la movimentazione del metallo fuso.

3. La trave principale di una gru a ponte metallurgica è un componente critico progettato per resistere a condizioni operative estreme. Il suo design robusto, la resistenza al calore e la capacità di carico assicurano che la gru possa gestire in modo sicuro ed efficiente i rigori del trasporto di metallo fuso, contribuendo all'affidabilità complessiva del processo metallurgico.



Sistema di sollevamento

Il sistema di sollevamento è un componente chiave di una gru a ponte metallurgica, responsabile della movimentazione sicura ed efficiente di materiali pesanti, in particolare metalli fusi. Questo sistema è progettato per funzionare nell'ambiente esigente di un'acciaieria o di una fonderia, dove alte temperature, carichi pesanti e problemi di sicurezza sono fattori significativi.

Il paranco è il cuore del sistema di sollevamento, responsabile del sollevamento e dell'abbassamento del carico. Nelle gru metallurgiche, è in genere dotato di funi metalliche o catene per impieghi gravosi in grado di gestire pesi e condizioni estreme. Spesso è dotato di un doppio sistema di paranco per ridondanza, garantendo un funzionamento sicuro durante attività critiche come la colata di metallo fuso. Un potente motore elettrico aziona il meccanismo di paranco. Nelle gru metallurgiche, questi motori sono progettati per funzionare ad alte temperature e in uso continuo. Gli azionamenti a frequenza variabile (VFD) sono spesso utilizzati per fornire un controllo preciso sulla velocità di sollevamento, consentendo una movimentazione più fluida e sicura dei materiali fusi.

Il sistema di sollevamento, in particolare il paranco, è spesso isolato con materiali resistenti al calore per proteggerlo dalle temperature estreme associate alla movimentazione di metallo fuso. Il sistema di sollevamento è dotato di sistemi di controllo avanzati per il movimento preciso del carico. Questi sistemi consentono agli operatori di spostare la gru con elevata precisione, fondamentale per versare metallo fuso o posizionare materiali pesanti.

La tecnologia anti-oscillazione viene spesso integrata per impedire al carico di oscillare durante il sollevamento, il che è particolarmente importante nella movimentazione di precisione richiesta nella metallurgia.

4. Il sistema di sollevamento di una gru a ponte metallurgica è progettato per gestire le sfide uniche del lavoro con materiali pesanti e ad alta temperatura. Dai potenti paranchi alle funzionalità di sicurezza avanzate, ogni componente è progettato per garantire affidabilità, precisione e, soprattutto, sicurezza. La capacità del sistema di funzionare in condizioni intense lo rende una parte vitale della funzione complessiva della gru in ambienti metallurgici.

















3.Finetrasporto

1. Il carrello terminale è un componente strutturale cruciale di una gru a ponte metallurgica, situato a entrambe le estremità della trave principale della gru. Supporta il movimento della gru lungo le travi della pista e fornisce stabilità e controllo preciso sulla corsa orizzontale della gru. Nelle operazioni metallurgiche, dove la movimentazione di materiali pesanti e fusi richiede affidabilità e sicurezza, la progettazione del carrello terminale è di fondamentale importanza.

2. Il carrello terminale è solitamente realizzato in acciaio ad alta resistenza, per garantire che possa sopportare gli immensi carichi trasportati dalla gru durante le operazioni. È progettato per sopportare non solo il peso del carico, ma anche lo stress aggiuntivo causato dall'uso frequente e continuo in ambienti ad alta temperatura.

3. Il carrello terminale è azionato da un sistema di guida motorizzato che consente il movimento orizzontale della gru lungo l'intera campata della struttura. Questo sistema in genere include un motore e un riduttore per fornire un movimento fluido e controllato.

4.In sintesi, il carrello terminale è una parte fondamentale della gru a ponte metallurgica, che fornisce il supporto strutturale e la mobilità necessari alla gru per attraversare le travi della pista in modo efficiente. Con la sua costruzione robusta, il sistema di guida avanzato e le caratteristiche di sicurezza integrate, il carrello terminale assicura un movimento fluido e preciso anche nelle condizioni difficili di una struttura metallurgica. La sua affidabilità e durata sono essenziali per mantenere la sicurezza e la produttività della gru.



4. Meccanismo di spostamento della gru

1. Il meccanismo di spostamento della gru di una gru a ponte metallurgica è responsabile dello spostamento della gru lungo le sue travi di pista, consentendole di trasportare materiali pesanti, compresi metalli fusi, attraverso la struttura. Questo meccanismo assicura un movimento orizzontale fluido e controllato ed è progettato per resistere alle dure condizioni tipiche degli impianti metallurgici, come calore estremo, carichi pesanti e uso costante.

2. Il meccanismo di spostamento della gru di una gru a ponte metallurgica è un sistema altamente ingegnerizzato progettato per fornire un movimento orizzontale fluido, preciso e sicuro. È costituito da motori potenti, ruote durevoli, sistemi di frenata avanzati e tecnologie di posizionamento che lavorano insieme per gestire le condizioni impegnative delle operazioni metallurgiche. La capacità di trasportare in modo sicuro ed efficiente materiali pesanti e ad alta temperatura attraverso la struttura è fondamentale per la funzionalità della gru e la produttività complessiva.

5. Meccanismo di spostamento del carrello

1. Il meccanismo di spostamento del carrello è una parte essenziale di una gru a ponte metallurgica, responsabile dello spostamento del carrello (che ospita il sistema di sollevamento) lungo la lunghezza della trave principale della gru. Questo meccanismo consente al sistema di sollevamento verticale di essere posizionato con precisione sul carico, garantendo una movimentazione efficiente e sicura di materiali pesanti, tra cui il metallo fuso.

2. Il telaio del carrello è una struttura robusta e resistente che supporta il meccanismo di sollevamento e si collega alle ruote di trasporto. È costruito daacciaio ad alta resistenzaper sopportare i carichi pesanti associati alle operazioni metallurgiche, compreso il metallo fuso. Il telaio è progettato per ridurre al minimo il peso massimizzando al contempo l'integrità strutturale, garantendo un movimento fluido lungo la trave principale della gru.

3. Il meccanismo di spostamento del carrello è un componente fondamentale della gru a ponte metallurgica, che fornisce un movimento orizzontale controllato lungo la trave principale. Con una costruzione robusta, motori di azionamento di precisione, sistemi di frenata avanzati e caratteristiche di sicurezza come la tecnologia anti-oscillazione, questo meccanismo garantisce una movimentazione efficiente e sicura del carico nelle difficili condizioni degli ambienti metallurgici. Il movimento preciso e fluido del carrello è fondamentale per il trasporto sicuro di metalli fusi e altri materiali pesanti, rendendolo una parte essenziale delle operazioni della gru.

6.Ruota della gru

1. La ruota della gru è un componente fondamentale di una gru a ponte metallurgica, che consente alla gru di muoversi lungo le rotaie della pista. Date le condizioni estreme degli impianti metallurgici, come carichi pesanti, alte temperature e funzionamento costante, le ruote della gru sono progettate per durabilità, precisione e prestazioni durature.

2. Le ruote delle gru sono solitamente realizzate in acciaio forgiato o altre leghe ad alta resistenza per sopportare i carichi enormi e gli ambienti di lavoro difficili degli impianti metallurgici. Queste ruote sono progettate specificamente per resistere all'usura e alla deformazione derivanti da un uso intensivo, garantendo longevità e prestazioni costanti.

3. Le ruote della gru di una gru a ponte metallurgica sono essenziali per il movimento fluido e affidabile della gru lungo la sua pista. Costruite per resistere a carichi pesanti, alte temperature e funzionamento continuo, queste ruote sono fondamentali per la funzionalità della gru. Con un'attenzione alla resistenza al calore, alla durata, all'allineamento preciso e alla facile manutenzione, le ruote della gru garantiscono una movimentazione sicura ed efficiente dei materiali nell'ambiente esigente degli impianti metallurgici.





7. Gancio per gru

1. Il gancio della gru è un componente essenziale di una gru a ponte metallurgica, responsabile della tenuta e del trasporto di carichi, tra cui metallo fuso e materiali pesanti. Dato l'ambiente esigente degli impianti metallurgici, il gancio della gru deve essere progettato per resistere a condizioni estreme, garantire la sicurezza e fornire prestazioni affidabili.

2. Il gancio della gru è solitamente realizzato in lega di acciaio ad alta resistenza o altri materiali durevoli, progettati per sopportare carichi elevati e condizioni difficili tipiche delle operazioni metallurgiche. Spesso vengono applicati rivestimenti o trattamenti resistenti al calore per proteggere il gancio dalle alte temperature e dalle sollecitazioni termiche tipiche della manipolazione di metallo fuso.

3. Il gancio della gru di una gru a ponte metallurgica è progettato per soddisfare i severi requisiti di movimentazione di carichi pesanti e ad alta temperatura in uno stabilimento metallurgico. Con un'attenzione particolare ai materiali ad alta resistenza, alla resistenza al calore, alle caratteristiche di sicurezza e alla manutenzione regolare, il gancio della gru garantisce prestazioni sicure e affidabili durante il sollevamento e il trasporto di metallo fuso e altri materiali pesanti. Il suo design e la sua funzionalità sono fondamentali per l'efficienza complessiva e la sicurezza del funzionamento della gru.



Motore

1.Il motore è un componente cruciale di una gru a ponte metallurgica, che fornisce la potenza necessaria per varie funzioni della gru, tra cui sollevamento, spostamento e azionamento del carrello. Dato l'ambiente esigente degli impianti metallurgici, il motore deve essere robusto, affidabile e in grado di funzionare in condizioni estreme come alte temperature, carichi pesanti e uso continuo.

2. La maggior parte delle gru a ponte metallurgiche utilizza motori elettrici trifase AC per la loro efficienza e affidabilità. Questi motori sono progettati per fornire potenza e coppia costanti per le operazioni della gru. I motori sono costruiti con materiali e rivestimenti in grado di resistere alle alte temperature ambiente comunemente riscontrate negli ambienti metallurgici. Isolamento e involucri resistenti al calore vengono utilizzati per proteggere il motore dai danni termici.

3. Il motore di una gru a ponte metallurgica è progettato per fornire la potenza e il controllo necessari per le varie funzioni della gru, tra cui sollevamento, spostamento e operazioni di carrello. Con caratteristiche quali resistenza alle alte temperature, costruzione robusta, sistemi di controllo avanzati e manutenzione regolare, il motore assicura prestazioni affidabili ed efficienti nell'ambiente esigente degli impianti metallurgici. La sua integrazione con altri sistemi di gru e l'enfasi sulla sicurezza e l'efficienza energetica sono fondamentali per mantenere l'efficacia operativa e la sicurezza.

.

Sistema di allarme sonoro e luminoso e finecorsa

1. Il sistema di allarme acustico e luminoso e gli interruttori di finecorsa sono caratteristiche di sicurezza essenziali di una gru a ponte metallurgica. Contribuiscono a garantire un funzionamento sicuro avvisando gli operatori di potenziali pericoli e prevenendo collisioni accidentali o sovracorsa. Nell'ambiente ostile degli impianti metallurgici, questi sistemi sono progettati per essere altamente affidabili ed efficaci.

2. Sistema di allarme sonoro e luminoso

Scopo: il sistema di allarme sonoro e luminoso è progettato per fornire avvisi acustici e visivi agli operatori e al personale nelle vicinanze sullo stato operativo della gru, sui potenziali pericoli o sulle situazioni di emergenza. Ciò aiuta a prevenire incidenti e garantisce un funzionamento sicuro.

3. Finecorsa

Scopo: gli interruttori di finecorsa sono dispositivi di sicurezza utilizzati per impedire alla gru di spostarsi oltre i limiti progettati, sia verticalmente (in caso di sollevamento) sia orizzontalmente (per spostarsi lungo la pista). Contribuiscono a proteggere la struttura della gru, il carico e le attrezzature circostanti da eventuali danni.

Funzionalità: gli interruttori di finecorsa funzionano tramite mezzi meccanici, elettrici o elettronici per rilevare la posizione della gru o del carico. Quando la gru o il carico raggiungono il limite predefinito, l'interruttore invia un segnale al sistema di controllo per arrestare o modificare il movimento della gru.

4. Il sistema di allarme sonoro e luminoso e gli interruttori di finecorsa sono caratteristiche di sicurezza essenziali per una gru a ponte metallurgica. Il sistema di allarme fornisce avvisi acustici e visivi per garantire un funzionamento sicuro e prevenire incidenti, mentre gli interruttori di finecorsa impediscono la corsa eccessiva e assicurano che la gru funzioni entro i limiti designati. Entrambi i sistemi sono progettati per essere altamente affidabili e durevoli, in grado di resistere alle dure condizioni degli ambienti metallurgici e sono parte integrante del mantenimento della sicurezza e dell'efficienza operativa nelle operazioni della gru.

10.Dispositivi di sicurezza

1.Protezione da sovraccarico

Limitatori di sovraccarico: questi dispositivi monitorano il carico sollevato e impediscono alla gru di superare la sua capacità nominale massima. Se il carico si avvicina o supera il limite, il limitatore di sovraccarico attiverà allarmi o arresterà automaticamente l'operazione di sollevamento per evitare danni o guasti.

2. Sistema di arresto di emergenza

Pulsanti di arresto di emergenza: posizionati strategicamente nelle aree della gru e dell'operatore, questi pulsanti consentono l'arresto immediato delle operazioni della gru in caso di emergenza.

Circuiti di arresto di emergenza: questi circuiti garantiscono che la gru interrompa immediatamente tutti i movimenti e le operazioni quando viene attivato l'arresto di emergenza, riducendo il rischio di incidenti.

3. Finecorsa

Interruttori di fine corsa: impediscono alla gru di muoversi oltre il percorso di corsa designato. Questi interruttori arrestano o riducono il movimento della gru quando raggiunge la fine del suo intervallo di corsa.

Interruttori di finecorsa di sollevamento: controllano l'altezza massima di sollevamento della gru. Impediscono al paranco di sollevare il carico troppo in alto, il che potrebbe causare incidenti o danni.

4. Sistemi di allarme sonoro e luminoso

Allarmi acustici: forniscono forti avvisi per avvisare gli operatori e il personale nelle vicinanze delle condizioni operative o di potenziali pericoli.

Allarmi visivi: includono luci lampeggianti o fari per segnalare avvisi o emergenze, garantendo la visibilità da diverse angolazioni.

5. Chiusure e ganci di sicurezza

Chiusure di sicurezza: fissano il carico al gancio della gru, impedendone il distacco accidentale durante il sollevamento e il trasporto.

Ganci antirotazione: progettati per impedire che il carico ruoti o oscilli in modo incontrollato, particolarmente importanti quando si maneggia metallo fuso.

6. Sistemi anti-oscillazione

Dispositivi anti-oscillazione: controllano e riducono al minimo l'oscillazione o l'oscillazione del carico durante il movimento. Questi sistemi utilizzano sensori e algoritmi di controllo per stabilizzare il carico, riducendo il rischio di fuoriuscite o collisioni.

7. Sistemi frenanti

Freni primari e secondari: assicurano una potenza di arresto affidabile per i movimenti della gru. I freni primari sono utilizzati per il normale funzionamento, mentre i freni secondari o fail-safe vengono attivati ​​in caso di emergenza o in caso di guasto dei freni primari.

11. Modalità di controllo

1. Controllo manuale

Controllo dell'operatore: in modalità manuale, la gru è azionata direttamente da un operatore umano mediante i comandi posizionati nella cabina dell'operatore della gru o tramite un telecomando portatile. Dispositivi di controllo: gli operatori utilizzano joystick, pulsanti e leve per controllare i movimenti della gru, tra cui le operazioni di sollevamento, traslazione e carrello.

2. Controllo automatico

Sistemi automatizzati: in modalità automatica, la gru è controllata da un sistema computerizzato o da un controllore logico programmabile (PLC) che gestisce le sue operazioni in base a programmi o sequenze preimpostati. Caratteristiche di controllo: il sistema può essere programmato per eseguire attività specifiche, come sollevamento, spostamento e posizionamento, con elevata precisione e ripetibilità.

3. Controllo remoto

Controllo wireless: gli operatori utilizzano un'unità di controllo remoto wireless per azionare la gru da una distanza di sicurezza. Ciò può essere particolarmente utile in ambienti pericolosi o quando la gru movimenta metallo fuso. Caratteristiche di controllo: i controlli remoti in genere includono pulsanti o joystick per gestire varie funzioni della gru e possono offrire schermi di visualizzazione per dati e diagnosi in tempo reale. Vantaggi: migliora la sicurezza consentendo agli operatori di rimanere a una distanza di sicurezza dalle operazioni della gru.



12.Schizzo









1. Elevata capacità di carico

Movimentazione di carichi pesanti: le gru a ponte metallurgiche sono progettate per sollevare e trasportare carichi molto pesanti, tra cui grandi volumi di metallo fuso e prodotti in acciaio pesante.

Costruzione durevole: realizzata con materiali ad alta resistenza e progettata per sopportare le sollecitazioni associate al sollevamento di carichi pesanti.

2. Precisione e accuratezza

Posizionamento preciso del carico: garantisce un controllo preciso sul movimento e sul posizionamento del carico, essenziale per attività quali la colata di metallo fuso o la movimentazione di grandi lastre di acciaio.

Funzionamento fluido: i sistemi e i meccanismi di controllo avanzati garantiscono movimenti fluidi e precisi, riducendo il rischio di cadute o collisioni.

3. Tolleranza alle alte temperature

Materiali resistenti al calore: progettati per funzionare in ambienti ad alta temperatura, come quelli che si trovano in prossimità di forni o aree di lavorazione di metalli fusi.

Sistemi di raffreddamento: dotati di sistemi di raffreddamento o rivestimenti resistenti al calore per proteggere i componenti critici dallo stress termico.

4. Funzionalità di sicurezza avanzate

Dispositivi di sicurezza: includono protezione da sovraccarico, finecorsa, allarmi acustici e luminosi e sistemi di arresto di emergenza per garantire un funzionamento sicuro e prevenire incidenti.

Sistemi anti-oscillazione: riducono al minimo l'oscillazione e l'oscillazione del carico, riducendo il rischio di incidenti e migliorando la stabilità durante il trasporto.

5. Maggiore efficienza

Capacità di automazione: i sistemi automatizzati e le modalità di controllo possono semplificare le operazioni, ridurre il lavoro manuale e aumentare l'efficienza complessiva.

Tempi di fermo ridotti: la struttura robusta e i componenti affidabili riducono la probabilità di guasti e problemi di manutenzione, aumentando i tempi di attività.

6. Versatilità

Funzioni multiple: in grado di svolgere diverse attività, come sollevamento, spostamento e posizionamento, il che lo rende adatto a un'ampia gamma di applicazioni nell'industria metallurgica.

Personalizzabile: può essere personalizzato con funzionalità e accessori specifici per soddisfare esigenze operative uniche.

7. Miglioramento delle condizioni di lavoro

Comfort dell'operatore: le gru moderne sono dotate di cabine operatore e comandi ergonomici, che aumentano il comfort e riducono l'affaticamento dell'operatore.





1.Produzione e lavorazione dell'acciaio

Caricamento e spillatura: utilizzati per caricare i forni con materie prime e spillare l'acciaio fuso nelle siviere.

Movimentazione di bramme e billette: trasporta in modo efficiente bramme di acciaio, billette e altri prodotti semilavorati da una parte all'altra dell'impianto.

Movimentazione di metalli caldi: gestisce la movimentazione e lo spostamento di acciaio fuso e di altri materiali caldi nelle varie fasi del processo di fabbricazione dell'acciaio.

2. Fusione e movimentazione degli stampi

Gestione delle siviere: sposta le siviere piene di metallo fuso da e verso le stazioni di colata, garantendo posizionamento e trasferimento precisi.

Posizionamento degli stampi: solleva e posiziona gli stampi per le operazioni di fusione, facilitando la produzione di fusioni metalliche di varie forme e dimensioni.

3. Fusione dei metalli

Caricamento del forno: gestisce il caricamento delle materie prime nei forni di fusione, come minerali, flussi e altri additivi.

Colata di metallo: controlla la colata di metallo fuso in stampi o altri contenitori, garantendo operazioni precise e controllate.

4. Fonderie

Operazioni di fusione: supporta la fusione di parti e componenti metallici mediante la gestione di stampi, casse d'anima e fusioni finite.

Pulizia e finitura: sposta e posiziona le fusioni metalliche durante i processi di pulizia, finitura e ispezione.

5. Laminatoi

Trasporto materiali: trasferisce lamiere, piastre e bobine di metallo laminato a caldo o a freddo tra le varie fasi del processo di laminazione.

Movimentazione del rinculo: gestisce la movimentazione di grandi bobine e rotoli di metallo, facilitandone lo stoccaggio e la lavorazione.

6. Fabbricazione dei metalli

Movimentazione dei componenti: sposta componenti e assiemi metallici di grandi dimensioni durante i processi di fabbricazione e assemblaggio.

Stoccaggio dei materiali: gestisce lo stoccaggio e il recupero delle materie prime e dei prodotti finiti nelle officine di fabbricazione.

7. Produzione automobilistica e aerospaziale

Sollevamento di componenti pesanti: gestisce componenti grandi e pesanti utilizzati nella produzione automobilistica e aerospaziale, come parti di motori e componenti strutturali.

Supporto alla linea di montaggio: aiuta nell'assemblaggio di grandi gruppi e strutture, garantendo sollevamento e posizionamento precisi.

8. Riciclaggio e gestione dei rifiuti

Gestione rottami metallici: gestisce il carico e lo scarico di rottami metallici e altri materiali riciclabili negli impianti di riciclaggio.





1. Progettazione e ingegneria

Ingegneria di dettaglio: sviluppare disegni e specifiche tecniche dettagliate, tra cui la trave principale, l'argano, il carrello, i carrelli terminali e altri componenti.

Simulazione e modellazione: utilizzare strumenti di progettazione assistita da computer (CAD) e di simulazione per modellare le prestazioni della gru e ottimizzarne la progettazione.

2. Selezione del materiale

Specifiche dei materiali: selezionare materiali di alta qualità che soddisfino i requisiti di resistenza, durata e resistenza al calore. I materiali comuni includono acciaio ad alta resistenza, leghe e rivestimenti specializzati.

Approvvigionamento: approvvigionarsi di materiali da fornitori approvati, assicurandosi che soddisfino i necessari standard di qualità e certificazione.

3. Fabbricazione dei componenti

Taglio e sagomatura: tagliare e sagomare le materie prime nei componenti richiesti, come travi, colonne e staffe. Ciò può comportare processi come il taglio al plasma, il taglio laser e la lavorazione. Saldatura e assemblaggio: saldare i componenti insieme per formare gli elementi strutturali della gru. Ciò include la saldatura della trave principale, dei carrelli terminali e di altre parti portanti.

4. Assemblaggio

Sotto-assemblaggio: assemblare singoli componenti, come il sistema di sollevamento, il carrello e i carrelli terminali, in sotto-assemblaggi. Ciò comporta l'assemblaggio di parti e la garanzia del corretto allineamento. Assemblaggio principale: combinare i sotto-assemblaggi per costruire la struttura completa della gru. Ciò include il montaggio del paranco e del carrello sulla trave principale, il fissaggio dei carrelli terminali e l'installazione dei sistemi di controllo.

5. Integrazione dei sistemi

Sistemi elettrici: installare componenti elettrici, tra cui motori, pannelli di controllo, cablaggi e sensori. Assicurarsi che i sistemi elettrici della gru siano correttamente integrati e testati.

Sistemi di controllo: implementare e configurare sistemi di controllo, come controllori logici programmabili (PLC), controlli remoti e dispositivi di sicurezza. Verificare che i sistemi di controllo funzionino correttamente e siano calibrati.

6. Test e garanzia della qualità

Test pre-operativi: eseguire test pre-operativi per verificare la funzionalità della gru, tra cui test di carico, test operativi dei meccanismi di sollevamento e traslazione e controlli del sistema di controllo.

Test di sicurezza: verificare che i dispositivi di sicurezza, come finecorsa, allarmi e arresti di emergenza, funzionino correttamente e soddisfino gli standard di sicurezza.

Ispezione: eseguire un'ispezione dettagliata della struttura e dei componenti della gru per garantirne la conformità alle specifiche di progettazione e agli standard qualitativi.

7. Regolazioni finali e calibrazione

Fine-Tuning: apportare tutte le modifiche necessarie per ottimizzare le prestazioni della gru e garantire un funzionamento regolare. Ciò può includere la calibrazione dei sensori, la regolazione dei controlli e la messa a punto del sistema di sollevamento.

Documentazione: preparare e rivedere la documentazione, inclusi manuali operativi, guide di manutenzione e istruzioni di sicurezza.

8. Consegna e installazione

Trasporto: organizzare il trasporto della gru al sito di installazione, assicurandosi che venga movimentata e spedita in modo sicuro per evitare danni.

Installazione: supervisionare l'installazione della gru presso la struttura del cliente, inclusi montaggio, allineamento e collegamento alle fonti di alimentazione e ai sistemi di controllo.

Formazione: fornire formazione agli operatori e al personale addetto alla manutenzione per garantire che abbiano familiarità con il funzionamento della gru e le procedure di sicurezza.

9. Messa in servizio e consegna

Messa in servizio: eseguire test di messa in servizio finali per verificare che la gru funzioni correttamente in condizioni reali e soddisfi le specifiche prestazionali.

Consegna: consegna ufficiale della gru al cliente, fornendo tutta la documentazione necessaria, tra cui certificati di conformità, informazioni sulla garanzia e programmi di manutenzione.





L'azienda ha installato una piattaforma di gestione delle apparecchiature intelligenti e ha installato 310 set (set) di robot di movimentazione e saldatura. Dopo il completamento del piano, ci saranno più di 500 set (set) e il tasso di rete delle apparecchiature raggiungerà il 95%. Sono state messe in funzione 32 linee di saldatura, ne sono previste 50 da installare e il tasso di automazione dell'intera linea di prodotti è stato raggiunto.
