Gru a ponte



Una gru a ponte, nota anche come gru a ponte, è un tipo di attrezzatura di sollevamento ampiamente utilizzata in vari settori per la movimentazione dei materiali. È progettata per spostare carichi pesanti orizzontalmente attraverso uno spazio di lavoro, in genere in stabilimenti di produzione, magazzini e officine.

2. Una gru a ponte mobile è composta da piste parallele con un ponte mobile che attraversa lo spazio. Il meccanismo di sollevamento, noto come paranco, è montato sul ponte. Questa gru funziona spostando il ponte lungo le piste e il paranco si muove lungo il ponte, fornendo un movimento tridimensionale dei carichi all'interno dell'area operativa della gru.

3.Quando si seleziona una gru a ponte, considerare fattori quali la capacità di carico, la campata, l'altezza di sollevamento, la velocità e i requisiti specifici della propria attività. Una corretta installazione e manutenzione sono essenziali per garantire la longevità e il funzionamento sicuro della gru.

4. Questa introduzione fornisce una conoscenza di base delle gru a ponte, evidenziandone l'importanza in varie applicazioni industriali.

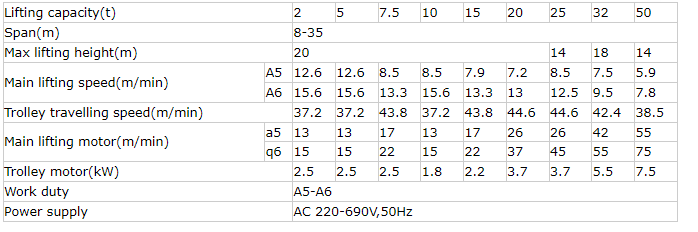

Altezza massima di sollevamento: 20 m

Garanzia: 1 anno

Peso (KG):500 kg

Momento di sollevamento nominale: 20-500kN

Carico di sollevamento massimo: 2.5-62.5t

Portata: 35m

Alimentazione: CA 220-690V 50Hz

temperatura di lavoro:-33~46 gradi

controllo della velocità: Resistenza/Conversione di frequenza/Regolatore

1. Trave principale

1. La trave principale, nota anche come trave del ponte o trave della gru, è un componente cruciale di una gru a ponte. Svolge un ruolo fondamentale nel sostenere il carico e facilitare il movimento del paranco e del carrello lungo la campata della gru.

2. Ecco uno sguardo dettagliato alla trave principale:Funzione:La trave principale funge da elemento strutturale primario che copre la distanza tra le piste della gru. Sostiene il peso del carico sollevato dal paranco e il peso del paranco e del carrello stessi. La trave è responsabile della distribuzione uniforme di questi carichi sulle piste, garantendo un funzionamento stabile e sicuro.

Doppia trave:

Design: comprende due travi parallele con il carrello che scorre su rotaie montate sulla parte superiore delle travi. Il paranco può essere montato sopra o tra le travi.

Applicazioni: Progettato per carichi pesanti, campate più grandi e altezze di sollevamento più elevate. Comunemente utilizzato in grandi strutture industriali, acciaierie e cantieri navali.

Vantaggi: maggiore capacità di carico, maggiore stabilità, migliore altezza del gancio e maggiore flessibilità nel posizionamento del paranco.

3. In sintesi, la trave principale di una gru a ponte è un componente fondamentale che supporta le operazioni di sollevamento della gru, fornendo la resistenza e la stabilità necessarie per movimentare carichi pesanti in modo sicuro ed efficiente.

Sistema di sollevamento

Il sistema di sollevamento di una gru a ponte è il meccanismo che consente alla gru di sollevare, abbassare e spostare carichi pesanti. Questo sistema è fondamentale per il funzionamento della gru ed è progettato per garantire la movimentazione sicura ed efficiente dei materiali.

I componenti principali del sistema di sollevamento includono il paranco, il carrello, la fune metallica o la catena e vari meccanismi di controllo, ad esempio:

Sollevamento:

Funzione: Il paranco è il componente principale responsabile del sollevamento e dell'abbassamento del carico. Converte l'energia elettrica in energia meccanica per spostare il carico verticalmente.

Cavo metallico o catena:

Funi metalliche: realizzate con fili di acciaio intrecciati tra loro, le funi metalliche sono resistenti, durevoli e in grado di sopportare carichi pesanti con un allungamento minimo.

Catena: realizzate con maglie metalliche, le catene sono solitamente utilizzate in operazioni di sollevamento più leggere. Le catene offrono elevata resistenza e sono meno soggette ad aggrovigliamenti o attorcigliamenti rispetto alle funi metalliche.

3. Il sistema di sollevamento di una gru a ponte è utilizzato in vari settori, tra cui produzione, spedizioni, edilizia e logistica, per movimentare carichi che spaziano da piccoli componenti a macchinari grandi e pesanti.

4.In sintesi, il sistema di sollevamento di una gru a ponte è un componente complesso ma essenziale che consente alla gru di svolgere la sua funzione primaria di spostare carichi pesanti. La sua progettazione, il suo funzionamento e la sua manutenzione sono essenziali per garantire la sicurezza e l'efficienza delle operazioni della gru.

3.Trave terminale

1. La trave terminale di una gru a ponte, nota anche come carrello terminale o carrello terminale, è un componente fondamentale che sostiene la trave del ponte (trave principale) e consente alla gru di spostarsi lungo le vie di corsa.

2. Ecco un'analisi dettagliata delle sue funzioni, tipologie e considerazioni di progettazione:

Funzioni della trave terminale:

Supporto e stabilità: La trave terminale sostiene le estremità della trave del ponte e ne garantisce la stabilità e l'allineamento durante lo spostamento lungo le piste di volo.

Movimento: Ospita le ruote o i rulli che consentono all'intero ponte della gru di spostarsi orizzontalmente lungo le travi della pista di volo.

Distribuzione del carico: Aiuta a distribuire il carico dalla trave del ponte alle travi della pista, garantendo una distribuzione uniforme del peso e la stabilità durante il funzionamento.

Tipi di travi terminali:

FissoFINETravi:

Progettazione: la trave terminale è fissata rigidamente alla trave del ponte e non presenta parti mobili che ne consentano la regolazione.

Applicazioni: Adatto per applicazioni in cui la posizione della gru sulla pista è fissa o richiede una regolazione minima.

Considerazioni sulla progettazione:

Capacità di carico:

La trave terminale deve essere progettata per supportare la massima capacità di carico della gru, compreso il peso della trave del ponte e del carico sollevato.

Per garantire stabilità e sicurezza sono essenziali dimensioni e rinforzi adeguati.

Compatibilità con la pista:

Le ruote o i rulli devono essere compatibili con le travi o le rotaie della pista per garantire un movimento fluido ed evitare usura o danni.

Per il corretto funzionamento è fondamentale un allineamento preciso con la pista.

3. In sintesi, la trave terminale di una gru a ponte è un componente chiave che supporta il ponte della gru e facilita il movimento orizzontale lungo la pista. La sua progettazione e manutenzione sono fondamentali per le prestazioni complessive, la stabilità e la sicurezza della gru.











4. Meccanismo di spostamento della gru

1. Il meccanismo di spostamento della gru di una gru a ponte è il sistema che consente all'intero ponte della gru (o trave principale) di muoversi orizzontalmente lungo le travi della pista. Questo meccanismo è essenziale per posizionare la gru all'interno dell'area operativa e facilitare lo spostamento dei carichi attraverso diverse parti dello spazio di lavoro.

2.Componenti del meccanismo di spostamento della gru:

Carrelli terminali (travi terminali):

Funzione: i carrelli terminali, noti anche come travi terminali, sono le strutture montate a entrambe le estremità del ponte della gru. Sostengono il ponte e ospitano le ruote o i rulli che scorrono sulle travi della pista.

Progettazione: in genere include un telaio, ruote o rulli, cuscinetti e talvolta un meccanismo di trasmissione

Ruote/Rulli:

Funzione: Ruote o rulli montati sui carrelli terminali consentono al ponte della gru di muoversi lungo le travi della pista. Sostengono il peso della gru e il suo carico, facilitando un movimento orizzontale fluido.

Meccanismo di azionamento:

Funzione: fornisce potenza per il movimento della gru lungo la pista. Può trattarsi di un motore elettrico collegato a un sistema di ingranaggi.

3. Applicazioni:

Produzione: per lo spostamento di materiali e componenti lungo le linee di produzione.

Magazzini: per movimentare e riposizionare le merci immagazzinate.

Edilizia: per lo spostamento di materiali edili pesanti in cantiere.

Spedizione e ricezione: per caricare e scaricare grandi spedizioni.

4. In sintesi, il meccanismo di spostamento della gru di una gru a ponte è progettato per facilitare il movimento orizzontale del ponte della gru lungo le travi della pista. Questo sistema comprende carrelli terminali, ruote o rulli, un meccanismo di azionamento e un sistema di controllo, tutti insieme per consentire una movimentazione precisa ed efficiente dei materiali. Una manutenzione regolare e un corretto funzionamento sono essenziali per garantire l'affidabilità e la sicurezza del meccanismo di spostamento della gru.

5. Meccanismo di spostamento del carrello

Il meccanismo di spostamento del carrello di una gru a ponte è responsabile dello spostamento del paranco orizzontalmente attraverso la trave del ponte della gru (trave principale). Questo meccanismo consente alla gru di posizionare il carico con precisione all'interno dell'area operativa.

Componenti del meccanismo di spostamento del carrello:

Telaio del carrello:

Funzione: Il telaio è il componente strutturale che ospita e supporta il paranco e altri meccanismi correlati.

Ruote/rulli del carrello:

Funzione: Ruote o rulli montati sul telaio del carrello consentono al carrello di muoversi lungo la trave del ponte. Garantiscono un movimento fluido e sopportano il peso del paranco.

Tipi:

Ruote ferroviarie: queste ruote scorrono su rotaie montate sulla trave del ponte. Sono solitamente utilizzate nei carrelli a scorrimento superiore.

Rulli: in alcuni modelli, al posto delle ruote possono essere utilizzati dei rulli, in particolare nei carrelli con scorrimento inferiore.

Meccanismo di azionamento:

Funzione: fornisce energia per il movimento del carrello lungo la trave del ponte. Può includere un motore elettrico e un sistema di ingranaggi.

Tipi:

Trasmissione diretta: il motore aziona direttamente le ruote del carrello.

Trasmissione ad ingranaggi: il motore aziona un sistema di ingranaggi che a sua volta aziona le ruote del carrello, consentendo un controllo preciso del movimento.

Sollevamento:

Funzione: Il paranco è montato sul carrello e ha il compito di sollevare e abbassare il carico.

Tipi:

Paranco elettrico: alimentato elettricamente, adatto per applicazioni pesanti.

Paranco manuale: azionato a mano, solitamente utilizzato per carichi leggeri.

Paranco pneumatico: alimentato ad aria compressa, utilizzato in ambienti pericolosi.

In sintesi, il meccanismo di spostamento del carrello di una gru a ponte è responsabile del movimento orizzontale del paranco lungo la trave del ponte della gru. Include il telaio del carrello, le ruote o i rulli, il meccanismo di azionamento e il sistema di controllo. Una manutenzione e un funzionamento adeguati sono essenziali per garantire un funzionamento regolare e sicuro della gru.

6.Ruota della gru

1. Le ruote della gru di una gru a ponte sono componenti cruciali che consentono al ponte della gru di muoversi orizzontalmente lungo le travi della pista. Svolgono un ruolo chiave nel funzionamento della gru sostenendo il peso della gru e del suo carico, garantendo al contempo un movimento fluido e stabile.

2. Funzioni delle ruote della gru:

Supporto: le ruote della gru sostengono il peso del ponte della gru, dell'argano e del carico, trasferendo tale peso alle travi della pista di volo.

Movimento: Consentono il movimento orizzontale della gru lungo le travi o le rotaie della pista di volo.

Stabilità: ruote adeguatamente progettate e sottoposte a manutenzione garantiscono un funzionamento stabile e regolare, riducendo al minimo vibrazioni e usura.

3.Tipi di ruote per gru:

Ruote flangiate:

Progettazione: avere una flangia su uno o entrambi i lati della ruota per mantenerla allineata con la rotaia della pista.

Applicazioni: comunemente utilizzato per gru a scorrimento superiore, in cui le ruote scorrono sulla flangia superiore della trave della pista di volo.

Ruote scanalate:

Progettazione: Presenta una scanalatura che si adatta al profilo della rotaia della pista, consentendo un funzionamento fluido e stabile.

Applicazioni: Utilizzato nelle gru in cui le ruote devono adattarsi con precisione al profilo della rotaia.

Ruote con scanalatura a V:

Design: presenta una scanalatura a V che si allinea con il profilo della rotaia a V.

4. Considerazioni sulla progettazione:

Capacità di carico:

Le ruote devono essere progettate per sostenere il carico massimo della gru, compreso il peso del ponte della gru, dell'argano e del carico sollevato.

Resistenza del materiale:

Le ruote sono solitamente realizzate con materiali ad alta resistenza, come acciaio forgiato o ghisa, per garantire durata e resistenza all'usura.

Allineamento:

Il corretto allineamento delle ruote con le travi o le rotaie della pista è fondamentale per un funzionamento regolare e per prevenire un'usura eccessiva o danni.

5.In sintesi, le ruote della gru di una gru a ponte sono essenziali per consentire il movimento orizzontale della gru lungo le travi della pista. La loro progettazione, il materiale e la manutenzione sono fondamentali per garantire operazioni della gru fluide, stabili e sicure.

7. Gancio della gru

1. Il gancio della gru di una gru a ponte è un componente fondamentale utilizzato per sollevare, trattenere e trasportare carichi. È il punto di collegamento tra il sistema di sollevamento della gru (paranco) e il carico da movimentare.

2. Funzioni del gancio della gru:

Sollevamento: la funzione principale del gancio della gru è quella di sollevare e trattenere saldamente il carico durante la movimentazione.

Fissaggio: il gancio deve essere fissato saldamente al carico, assicurando che non scivoli o cada durante il movimento.

Posizionamento: il gancio consente il posizionamento preciso del carico all'interno dell'area operativa della gru.

3.Tipi di ganci per gru:

Gancio singolo:

Design: Un singolo, semplice gancio con un singolo punto di attacco. È il tipo di gancio più comune utilizzato nelle gru.

Applicazioni: Adatto a un'ampia gamma di attività di sollevamento, da carichi leggeri a medi.

Doppio gancio:

Design: presenta due ganci montati su un grillo o perno comune, consentendo di sollevare carichi da due punti.

Applicazioni: utile per la movimentazione di carichi che richiedono equilibrio o stabilità, come travi lunghe o oggetti dalla forma irregolare.

Gancio di presa:

Design: dotato di ulteriori dispositivi di presa o denti per fissare il carico più saldamente.

Applicazioni: spesso utilizzato in applicazioni di sollevamento in cui è necessaria una presa extra, ad esempio con materiali sciolti o di forma irregolare.

4.Applicazioni:

Produzione: per sollevare e spostare componenti e prodotti finiti lungo le linee di produzione.

Magazzini: per movimentare e riposizionare merci e materiali immagazzinati.

Cantieri edili: per il sollevamento di materiali e attrezzature edili pesanti.

Spedizione e ricezione: caricare e scaricare merci e materiali.

5.In sintesi, il gancio di una gru a ponte è un componente essenziale che fornisce il collegamento tra il sistema di sollevamento della gru e il carico. La sua progettazione, tipologia e manutenzione sono essenziali per garantire operazioni di sollevamento sicure ed efficienti.



8.Motore

1. Il motore di una gru a ponte è un componente chiave che fornisce la potenza necessaria per le varie operazioni della gru, tra cui sollevamento, abbassamento e movimento orizzontale. Il motore converte l'energia elettrica in energia meccanica, azionando i sistemi di sollevamento e carrello.

2. Funzioni del motore della gru:

Trasmissione di potenza: converte l'energia elettrica in potenza meccanica per azionare il paranco per il sollevamento e l'abbassamento dei carichi, nonché il carrello e il ponte per il movimento orizzontale.

Controllo della velocità: consente di controllare la velocità operativa della gru, consentendo una movimentazione precisa dei carichi.

Controllo direzionale: consente di modificare la direzione del movimento, sia verticalmente (per l'argano) che orizzontalmente (per il carrello e il ponte).

3.Tipi di motori:

Motori AC:

Progettazione: i motori a corrente alternata (AC) sono comunemente utilizzati nelle gru a ponte. Sono affidabili e offrono buone prestazioni per il funzionamento continuo.

Applicazioni: Utilizzati sia per sistemi di sollevamento che per sistemi di trasporto su carrello. Possono essere motori a gabbia di scoiattolo standard o modelli più avanzati come motori sincroni o a induzione.

Motori CC:

Progettazione: i motori a corrente continua (DC) sono utilizzati per applicazioni che richiedono un controllo preciso di velocità e coppia. Sono meno comuni nelle gru moderne a causa dell'avvento di azionamenti AC avanzati.

Applicazioni: solitamente utilizzato in vecchi sistemi di gru o in applicazioni specifiche che richiedono un controllo preciso della velocità e del posizionamento.

4.Applicazioni:

Produzione: utilizzato in contesti industriali per spostare materiali lungo le linee di produzione e tra postazioni di lavoro.

Magazzini: per la movimentazione e il posizionamento delle merci all'interno delle aree di stoccaggio.

Cantieri edili: per spostare materiali e attrezzature pesanti in loco.

Spedizione e ricezione: per facilitare il carico e lo scarico delle merci.

5.In sintesi, il motore di una gru a ponte è essenziale per azionare i sistemi di sollevamento e movimento della gru. Deve essere attentamente selezionato e sottoposto a manutenzione per garantire un funzionamento affidabile ed efficiente, tenendo conto di fattori quali capacità di carico, velocità, coppia e condizioni ambientali.

.



9.Sistema di allarme sonoro e luminoso& finecorsa

Il sistema di allarme acustico e luminoso, insieme ai finecorsa di una gru a ponte, sono caratteristiche di sicurezza fondamentali progettate per migliorare la sicurezza operativa e prevenire incidenti.

Sistema di allarme sonoro e luminoso

Scopo:

Per fornire avvisi acustici e visivi agli operatori e al personale sullo stato della gru o su eventuali pericoli.

Per avvisare l'operatore di condizioni che potrebbero rappresentare un rischio per la sicurezza, come il sovraccarico o l'avvicinamento ai limiti di movimento della gru.

Componenti:

Allarmi sonori:

Funzione: emettere rumori forti per avvisare gli operatori e il personale nelle vicinanze di potenziali pericoli o problemi operativi.

Tipi:

Corno: comunemente utilizzato per segnali di avvertimento generali, come l'avvio o l'arresto delle operazioni della gru.

Sirena: fornisce un avviso più urgente in caso di condizioni critiche, come sovraccarico o situazioni di emergenza.

Allarmi luminosi:

Funzione: utilizzare luci lampeggianti o fisse per segnalare visivamente lo stato o gli avvisi della gru.

Tipi:

Faro lampeggiante: spesso utilizzato per indicare che la gru è in funzione o che si è verificata una condizione di avviso.

Luce fissa: utilizzata per avvisi continui, ad esempio quando la gru si trova in un'area pericolosa o limitata.

Considerazioni sulla progettazione:

Visibilità e udibilità:

Gli allarmi acustici e luminosi devono essere chiaramente visibili e udibili nonostante il rumore ambientale e le condizioni ambientali nell'area operativa.

Il posizionamento degli allarmi deve essere strategico per garantire che siano notati dall'operatore e dal personale.

Integrazione:

Gli allarmi devono essere integrati nel sistema di controllo della gru per attivarsi automaticamente in risposta a condizioni specifiche, come il sovraccarico o il raggiungimento dei limiti di corsa.

Durata:

Gli allarmi devono essere progettati per resistere all'ambiente operativo, compresa l'esposizione a polvere, umidità e temperature estreme.

Manutenzione:

Sono necessari controlli e manutenzione regolari per garantire il corretto funzionamento degli allarmi e sostituire eventuali componenti malfunzionanti.

Interruttori di finecorsa

Scopo:

Per evitare che la gru superi i limiti operativi previsti e per proteggere sia la gru stessa sia l'ambiente circostante da eventuali danni.

Per fornire un controllo automatico arrestando o regolando il movimento della gru quando vengono soddisfatte determinate condizioni.

Tipi di finecorsa:

Interruttori di finecorsa di sollevamento:

Funzione: impedire che il paranco sollevi o abbassi il carico oltre i suoi limiti massimo o minimo.

Progettazione: Solitamente installato nella parte superiore e inferiore del percorso di marcia del paranco per arrestare il motore del paranco quando vengono raggiunti tali limiti.

Interruttori di fine corsa:

Funzione: controllare il movimento orizzontale del ponte e del carrello della gru, assicurando che la gru non si sposti oltre le estremità della pista o delle rotaie di scorrimento.

Progettazione: Solitamente posizionati alle estremità della pista o della rotaia, vengono attivati ​​dal movimento della gru per arrestarsi o invertire il moto.

Interruttori di finecorsa di sicurezza:

Funzione: garantire maggiore sicurezza arrestando la gru o funzioni specifiche in caso di condizioni anomale o guasti del sistema.

Progettazione: può essere installato in diverse posizioni in base ai requisiti di sicurezza e alle esigenze operative.

Considerazioni sulla progettazione:

Precisione:

Gli interruttori di finecorsa devono essere calibrati con precisione per garantire che si attivino nelle posizioni corrette ed evitare sovraccarichi o movimenti indesiderati.

Affidabilità:

Gli interruttori devono essere affidabili e robusti per funzionare correttamente nelle condizioni operative della gru, comprese le vibrazioni e i fattori ambientali.

Regolabilità:

Molti finecorsa sono regolabili per adattarsi a diverse configurazioni della gru e a diversi requisiti operativi.

Integrazione:

Gli interruttori di finecorsa devono essere integrati nel sistema di controllo della gru per consentire l'arresto o la regolazione automatici e per attivare i sistemi di allarme se necessario.

Manutenzione:

Ispezioni e manutenzioni regolari sono essenziali per garantire il corretto funzionamento dei finecorsa e per risolvere eventuali usure o malfunzionamenti.

Applicazioni:

Produzione e stoccaggio: per garantire il funzionamento sicuro delle gru durante la movimentazione e lo stoccaggio dei materiali.

Cantieri edili: per impedire che le gru superino i limiti operativi e garantire il sollevamento e il posizionamento sicuri dei materiali da costruzione.

Spedizione e ricezione: gestire la movimentazione sicura di merci e attrezzature durante le operazioni di carico e scarico.

3. In sintesi, il sistema di allarme acustico e luminoso e gli interruttori di finecorsa sono caratteristiche di sicurezza critiche in una gru a ponte. Lavorano insieme per garantire un funzionamento sicuro fornendo avvisi e controllando automaticamente il movimento della gru per prevenire incidenti e danni alle apparecchiature. Una manutenzione regolare e una corretta integrazione con i sistemi di controllo della gru sono essenziali per il loro funzionamento efficace.

10.Dispositivi di sicurezza

1. Protezione da sovraccarico

Scopo: impedire che la gru sollevi carichi superiori alla sua capacità nominale, che potrebbero causare danni strutturali o guasti.

Componenti:

Sensore di sovraccarico: misura il peso del carico e invia segnali al sistema di controllo della gru.

Dispositivo di sicurezza: arresta automaticamente la gru durante il sollevamento o abbassa il carico se il peso supera il limite impostato.

Considerazioni sulla progettazione:

Calibrazione per garantire una misurazione accurata del carico.

Test regolari per verificarne la funzionalità.

2. Finecorsa

Scopo: impedire che la gru si muova oltre i limiti operativi previsti, proteggendo sia la gru stessa sia l'ambiente circostante.

Tipi:

Finecorsa di sollevamento: arrestano il paranco quando raggiunge i limiti di corsa massimo o minimo.

Interruttori di fine corsa: controllano il movimento orizzontale del ponte e del carrello della gru, impedendone la corsa eccessiva.

Considerazioni sulla progettazione:

Calibrazione accurata per una corretta attivazione.

Costruzione robusta per resistere alle condizioni operative.

3. Pulsante di arresto di emergenza

Scopo: fornisce un modo rapido per interrompere tutte le operazioni della gru in caso di emergenza.

Componenti:

Pulsante: solitamente rosso e posizionato in aree facilmente accessibili.

Integrazione del sistema di controllo: arresta i movimenti della gru e attiva gli allarmi.

Considerazioni sulla progettazione:

Facilmente raggiungibile e chiaramente segnalato.

Test regolari per garantirne la funzionalità.

4. Chiusure di sicurezza

Scopo: impedire che il carico scivoli accidentalmente dal gancio della gru.

Componenti:

Meccanismo di chiusura: fissato al gancio per coprire l'apertura e fissare il carico.

Tipi:

Chiusura manuale: richiede un azionamento manuale per l'apertura o la chiusura.

Chiusura automatica: si attiva o disattiva automaticamente in base al movimento del carico.

Considerazioni sulla progettazione:

Funzionamento affidabile sotto carico.

Ispezione regolare per garantirne il corretto funzionamento.

5. Allarmi sonori e luminosi

Scopo: avvisare gli operatori e il personale nelle vicinanze di potenziali pericoli o dello stato operativo.

Componenti:

Allarmi sonori: clacson o sirene che emettono rumori forti come segnali di avvertimento.

Allarmi luminosi: luci lampeggianti o fisse per indicare visivamente condizioni di avviso.

Considerazioni sulla progettazione:

Visibilità e udibilità nell'ambiente operativo.

Integrazione con il sistema di controllo della gru per l'attivazione automatica.

11. Modalità di controllo

1. Controllo del pendente

Descrizione:

Il controllo a pendente prevede un dispositivo portatile con un cavo che si collega al sistema di controllo della gru. L'operatore utilizza questo dispositivo per controllare i movimenti della gru.

Componenti:

Stazione di comando: una scatola di controllo con pulsanti o joystick per azionare la gru.

Cablaggio: collega il comando a distanza al sistema di controllo della gru.

Vantaggi:

Mobilità dell'operatore: consente all'operatore di posizionarsi a una distanza di sicurezza dal carico della gru.

Controllo diretto: fornisce feedback e controllo immediati sui movimenti della gru.

Svantaggi:

Portata limitata: l'operatore è vincolato dalla lunghezza del cavo.

Rischio di danneggiamento dei cavi: i cavi possono usurarsi o danneggiarsi nel tempo.

2. Radiocomando remoto

Descrizione:

Il radiocomando sfrutta la tecnologia wireless per azionare la gru a distanza, consentendo all'operatore di muoversi liberamente nell'area operativa della gru.

Componenti:

Trasmettitore radio: dispositivo portatile con comandi per azionare la gru.

Ricevitore radio: montato sulla gru per ricevere i segnali dal trasmettitore.

Vantaggi:

Libertà dell'operatore: consente all'operatore di posizionarsi ovunque all'interno dell'area operativa della gru.

Maggiore sicurezza: consente all'operatore di rimanere lontano da potenziali pericoli.

Svantaggi:

Interferenza del segnale: può essere influenzata da interferenze o perdita del segnale.

Durata della batteria: richiede la ricarica regolare o la sostituzione delle batterie.

3. Controllo della cabina

Descrizione:

Il controllo della cabina comporta una cabina dell'operatore chiusa, montata sul ponte della gru. L'operatore siede all'interno della cabina per controllare i movimenti della gru.

Componenti:

Cabina dell'operatore: dotata di comandi, strumenti e finestra di visibilità.

Pannello di controllo: include joystick, pulsanti e altri comandi per azionare la gru.

Vantaggi:

Controllo completo: consente di accedere a tutti i comandi della gru in un'unica posizione.

Protezione dalle intemperie: la cabina protegge l'operatore dalle intemperie.

Svantaggi:

Mobilità limitata: l'operatore è confinato nella cabina.

Costi più elevati: l'installazione e la manutenzione della cabina possono essere più costose.

4. Controllo automatico o semi-automatico

Descrizione:

I sistemi di controllo automatici o semiautomatici automatizzano alcune funzioni della gru, in parte o completamente, in base a programmi o sensori preimpostati.

Componenti:

Controllore logico programmabile (PLC): gestisce funzioni e sequenze automatizzate.

Sensori e telecamere: forniscono dati per operazioni e regolazioni automatizzate.

Vantaggi:

Maggiore precisione: automatizza le attività ripetitive e migliora la precisione.

Riduzione dell'affaticamento dell'operatore: riduce al minimo la necessità di un controllo manuale costante.

Svantaggi:

Complessità: richiede programmazione e manutenzione avanzate.

Rischio di errori di sistema: i sistemi automatizzati possono guastarsi o richiedere una ricalibrazione.



12.Schizzo







1. Elevata capacità di sollevamento

Descrizione: Le gru a ponte sono in grado di sollevare carichi pesanti, spesso superiori alla capacità di altri tipi di gru.

Vantaggio: Adatto alla movimentazione di oggetti grandi, pesanti e ingombranti, comuni nei settori della produzione, dell'edilizia e dell'immagazzinamento.

2. Uso efficiente dello spazio

Descrizione: Queste gru operano lungo la sommità della struttura dell'edificio o del sistema di binari, liberando spazio sul pavimento.

Vantaggio: massimizza lo spazio di lavoro e le aree di stoccaggio disponibili, consentendo un utilizzo più efficiente della struttura.

3. Movimento versatile

Descrizione: Le gru a ponte possono muoversi sia orizzontalmente (lungo la pista di volo) che verticalmente (lungo il paranco).

Vantaggio: offre flessibilità nel posizionamento e nella movimentazione del carico, semplificando la manovra dei carichi all'interno di un'area ampia.

4. Maggiore sicurezza

Descrizione: Caratteristiche quali finecorsa, protezione da sovraccarico e allarmi di sicurezza migliorano la sicurezza operativa.

Vantaggio: riduce il rischio di incidenti, danni alle apparecchiature e lesioni agli operatori, contribuendo a creare un ambiente di lavoro più sicuro.

5. Precisione e controllo

Descrizione: Sistemi di controllo avanzati, tra cui comandi pendenti, radiocomandati e automatici, garantiscono una gestione precisa dei carichi.

Vantaggio: consente il posizionamento e lo spostamento accurati dei carichi, il che è fondamentale per le attività che richiedono elevata precisione.

6. Durata e affidabilità

Descrizione: Progettate per impieghi gravosi, le gru a ponte sono costruite con materiali e componenti robusti.

Vantaggio: offre affidabilità a lungo termine e tempi di fermo minimi, riducendo i costi di manutenzione e migliorando la produttività.





1. Produzione

Linee di montaggio: utilizzate per spostare parti e componenti pesanti lungo le linee di montaggio, agevolando la produzione e l'assemblaggio di macchinari e prodotti.

Officine meccaniche: facilitano lo spostamento di macchinari pesanti, parti e materie prime all'interno di un'officina meccanica.

2. Magazzinaggio e distribuzione

Movimentazione e stoccaggio: sposta merci e materiali all'interno dei magazzini, incluso l'impilamento e il recupero di articoli dagli scaffali alti.

Evasione degli ordini: aiuta a prelevare e posizionare gli articoli per la spedizione e la ricezione, migliorando l'efficienza dell'elaborazione degli ordini.

3. Costruzione

Movimentazione dei materiali: utilizzata per sollevare e trasportare materiali edili, come travi in ​​acciaio, pannelli in cemento e attrezzature edili, nei cantieri.

Montaggio di strutture: aiuta nell'assemblaggio e nel montaggio di grandi strutture e componenti, tra cui ponti ed edifici.

4. Acciaierie e fonderie

Movimentazione dell'acciaio: sposta pesanti billette, lingotti e bobine di acciaio in tutto lo stabilimento, dal forno al laminatoio.

Operazioni di fusione: assistenza nella movimentazione e nel trasporto del metallo fuso e delle fusioni durante il processo di produzione.

5. Cantieri navali

Cantieristica navale: utilizzata per sollevare e posizionare grandi componenti di navi, come sezioni dello scafo e motori, durante la costruzione e la riparazione delle navi.

Carico e scarico: facilita il carico e lo scarico di carichi pesanti e attrezzature dalle navi.

6. Industria automobilistica

Assemblaggio veicoli: sposta parti e componenti durante l'assemblaggio dei veicoli, inclusi motori, telai e pannelli della carrozzeria.

Manutenzione e riparazione: fornisce assistenza nella manutenzione e riparazione delle linee di assemblaggio e dei macchinari automobilistici.





Ispezione dei materiali

Controllo di qualità: vengono effettuati severi controlli di qualità sulle materie prime acquistate per garantire che siano conformi ai requisiti di progettazione e agli standard nazionali.

Stoccaggio dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenirne la corrosione o i danni.

Taglio e formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di progettazione.

Lavorazione di formatura: formatura della piastra di acciaio tramite piegatura, laminazione, saldatura e altri processi per realizzare la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizzare tecnologie di controllo non distruttive (ad esempio test a ultrasuoni o test radiografici) per ispezionare le saldature e garantire che non vi siano crepe o altri difetti.

Lavorazione meccanica

Lavorazione meccanica di precisione: la lavorazione meccanica di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne la precisione dimensionale e la qualità della superficie.

Montaggio dell'intera macchina

Montaggio generale: sulla base del premontaggio, viene eseguito il montaggio complessivo della gru, inclusa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di scorrimento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, tra cui il test di sollevamento, camminata, sterzatura e altre funzioni. Le dimensioni complessive della gru a ponte assemblata vengono verificate per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura di primer: spruzzare primer anticorrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura di finitura Spruzzatura di colore: spruzzare la finitura in base ai requisiti del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in base alle specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Collaudo in loco: il cliente esegue il collaudo in loco della gru secondo i requisiti contrattuali e le specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Correzione dei problemi: se vengono riscontrati dei problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.







Ispezione dei materiali

Controllo di qualità: vengono effettuati severi controlli di qualità sulle materie prime acquistate per garantire che siano conformi ai requisiti di progettazione e agli standard nazionali.

Stoccaggio dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenirne la corrosione o i danni.

Taglio e formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di progettazione.

Lavorazione di formatura: formatura della piastra di acciaio tramite piegatura, laminazione, saldatura e altri processi per realizzare la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizzare tecnologie di controllo non distruttive (ad esempio test a ultrasuoni o test radiografici) per ispezionare le saldature e garantire che non vi siano crepe o altri difetti.

Lavorazione meccanica

Lavorazione meccanica di precisione: la lavorazione meccanica di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne la precisione dimensionale e la qualità della superficie.

Montaggio dell'intera macchina

Montaggio generale: sulla base del premontaggio, viene eseguito il montaggio complessivo della gru, inclusa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di scorrimento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, tra cui il test di sollevamento, camminata, sterzatura e altre funzioni. Le dimensioni complessive della gru a ponte assemblata vengono verificate per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura di primer: spruzzare primer anticorrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura di finitura Spruzzatura di colore: spruzzare la finitura in base ai requisiti del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in base alle specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Collaudo in loco: il cliente esegue il collaudo in loco della gru secondo i requisiti contrattuali e le specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Correzione dei problemi: se vengono riscontrati dei problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.

Etichetta sexy: gru a ponte, produttori di gru a ponte in Cina, fornitori, fabbrica
