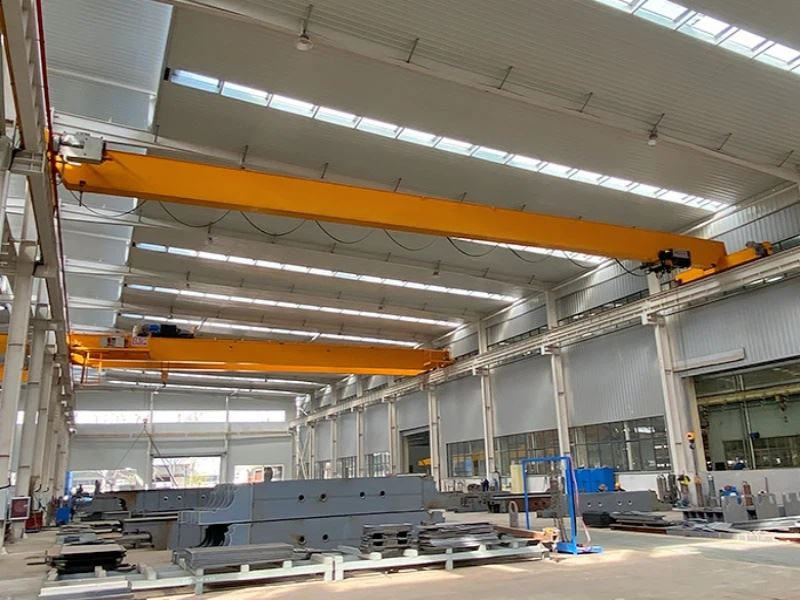

Viaggio in aereo

1. Una gru a ponte mobile è un tipo di gru utilizzata per sollevare e spostare carichi pesanti lungo un percorso orizzontale. È progettata per spostarsi sull'area di lavoro, offrendo soluzioni di sollevamento efficienti e versatili per varie applicazioni industriali. Le gru a ponte mobile sono comunemente impiegate nella produzione, nei magazzini, nei piazzali di spedizione e nei cantieri edili.

2. Panoramica

Una gru a ponte, nota anche come gru a ponte o gru a ponte, è composta da un ponte che si estende per tutta la larghezza di un'area di lavoro e da un carrello che si muove lungo il ponte. Questo sistema di gru consente il sollevamento e lo spostamento di carichi lungo l'intera estensione dell'area di lavoro, offrendo flessibilità ed efficienza nella movimentazione dei materiali.

3. Gru a ponte monotrave

Descrizione: Presenta una trave a ponte singola supportata da carrelli terminali. È adatta per carichi più leggeri e requisiti di campata più piccoli.

Vantaggi: progettazione più semplice ed economica, ideale per strutture con capacità di carico inferiori e campate più corte.

4. Conclusione

Le gru a ponte sono strumenti essenziali in vari contesti industriali e commerciali, offrendo soluzioni di sollevamento efficienti e versatili. Con il loro design robusto, l'adattabilità a diverse applicazioni e le funzionalità di sicurezza avanzate, svolgono un ruolo cruciale nel migliorare la produttività e la sicurezza nelle operazioni di movimentazione dei materiali.

Altezza massima di sollevamento: 30 m

Garanzia: 1 anno

Peso (KG):2000 kg

Carico di sollevamento massimo: 20 tonnellate

Portata: 3~22,5 m o personalizzata

Portata: 7.5-40m

Dovere di lavoro: M3~M8(A3~A7)



Fascio principale

Una gru a ponte mobile è un tipo di gru utilizzata per sollevare e spostare carichi pesanti lungo un percorso orizzontale. È progettata per spostarsi sull'area di lavoro, offrendo soluzioni di sollevamento efficienti e versatili per varie applicazioni industriali. Le gru a ponte mobile sono comunemente impiegate in produzione, magazzini, scali navali e cantieri edili.

Progettazione e costruzione

Materiali

Materiali comuni: in genere realizzati in acciaio strutturale ad alta resistenza o in acciaio legato per sopportare carichi e sollecitazioni pesanti. Tipi di sezioni: possono essere realizzate con varie sezioni in acciaio, tra cui travi a I, travi a cassone o sezioni a T, a seconda dei requisiti di progettazione.

3.Tipi di travi principali

Single Girder: una singola trave orizzontale supportata da carrelli terminali. Adatta per carichi più leggeri e campate più corte.

4. Conclusione

La trave principale di una gru a traliccio è un componente essenziale che fornisce supporto, stabilità e capacità di carico. La sua progettazione, la selezione dei materiali e la costruzione sono essenziali per garantire il funzionamento sicuro ed efficiente della gru. Una corretta manutenzione e ispezione della trave principale sono essenziali per mantenerne le prestazioni e prolungare la vita operativa della gru.

Sistema di sollevamento

1. Il sistema di sollevamento di una gru a ponte è responsabile della funzione critica di sollevamento e abbassamento dei carichi. È costituito da diversi componenti chiave che lavorano insieme per fornire una movimentazione precisa ed efficiente dei materiali.

2. Componenti chiave

a. Sollevare

Descrizione: Il paranco è il dispositivo principale responsabile del sollevamento e dell'abbassamento del carico. In genere include un motore, un tamburo e un meccanismo di sollevamento.

Tipi:

Paranco elettrico: utilizza un motore elettrico per azionare il tamburo e sollevare il carico. Comunemente utilizzato per la sua affidabilità e facilità di controllo.

Paranco manuale: azionato manualmente tramite una catena o una manovella, adatto per carichi leggeri e situazioni in cui l'alimentazione elettrica non è disponibile.

b. Tamburo

Descrizione: Il tamburo è un componente cilindrico attorno al quale viene avvolta la fune o la catena di sollevamento.

Funzione: il tamburo ruota per avvolgere o svolgere la fune o la catena, consentendo al paranco di sollevare o abbassare il carico.

c. Fune o catena di sollevamento

Descrizione: La fune di sollevamento (solitamente in acciaio) o la catena (in acciaio legato) vengono utilizzate per collegare il carico al paranco.

Funzione: trasferisce la forza di sollevamento dal paranco al carico. La fune o la catena devono essere sufficientemente resistenti per gestire la massima capacità di carico.

3. Conclusione

Il sistema di sollevamento di una gru a ponte è un componente critico progettato per una movimentazione efficiente e sicura dei carichi. Con i suoi vari elementi, tra cui paranco, tamburo, fune o catena e caratteristiche di sicurezza, assicura un sollevamento e un abbassamento precisi dei carichi. Una progettazione, una manutenzione e un funzionamento adeguati del sistema di sollevamento sono essenziali per massimizzare le prestazioni e la sicurezza in varie applicazioni industriali e commerciali.



3.Trave terminale

1. La trave terminale, nota anche come carrello terminale o carrello terminale, è un componente essenziale di una gru a ponte. Supporta la trave principale (trave del ponte) e consente alla gru di spostarsi lungo le rotaie di supporto o il cavalletto.

2.Progettazione e costruzione

a. Componenti

Carrelli terminali: sono le strutture che tengono le ruote o i binari e supportano la trave principale. Includono quanto segue:

Ruote: Ruote o rulli per impieghi gravosi che si muovono lungo le rotaie o il gantry. Sono progettati per gestire il carico della gru e facilitare il movimento fluido.

Cuscinetti: supportano le ruote e riducono l'attrito, garantendo un movimento fluido ed efficiente della gru.

Telai: il telaio della trave terminale è una struttura robusta che supporta le ruote e si collega alla trave principale. È solitamente realizzato in acciaio ad alta resistenza o altri materiali durevoli.

b. Materiali

Materiali di costruzione: in genere realizzati in acciaio strutturale ad alta resistenza per garantire durevolezza e capacità di carico.

Protezione dalla corrosione: spesso trattati con rivestimenti protettivi o vernici per prevenire ruggine e corrosione, soprattutto in ambienti difficili.

3. Conclusione

La trave terminale di una gru a ponte è un componente essenziale che fornisce supporto, stabilità e mobilità al sistema della gru. Il suo design, i materiali e la manutenzione sono essenziali per garantire il funzionamento efficiente e la sicurezza della gru. L'installazione, l'allineamento e l'ispezione regolare della trave terminale contribuiscono alle prestazioni complessive e all'affidabilità della gru a ponte.











4. Meccanismo di spostamento della gru

1. Il meccanismo di spostamento della gru è un componente critico di una gru a ponte, che le consente di muoversi orizzontalmente lungo le rotaie o la struttura a portale. Questo meccanismo è essenziale per posizionare il carico con precisione all'interno dell'area di lavoro.

2. Componenti chiave

a. Carrelli terminali (carrelli terminali)

Descrizione: I carrelli terminali sono gli insiemi montati a ciascuna estremità della trave principale della gru. Ospitano le ruote o i rulli che si muovono lungo le rotaie o il portale.

Funzione: sostenere la trave principale e fornire il meccanismo di movimento per la gru.

b. Ruote o rulli

Descrizione: Le ruote o i rulli sono montati sui carrelli terminali e scorrono lungo le rotaie di supporto o sul portale.

Funzione: Facilitare il movimento orizzontale della gru. Le ruote sono solitamente resistenti e progettate per gestire il carico della gru.

c. Rotaie o portale

Descrizione: Le rotaie sono i binari orizzontali montati sulla struttura dell'edificio o sulle colonne di supporto. I portali sono strutture che supportano le rotaie e forniscono un percorso per la gru.

Funzione: Fornire il binario su cui si muove la gru. Le rotaie sono solitamente realizzate in acciaio ad alta resistenza per sopportare il carico e le sollecitazioni.

3. Funzionamento

Movimento orizzontale

Spostamento: la gru si muove orizzontalmente ruotando le ruote sui carrelli terminali. Il meccanismo di azionamento alimenta questo movimento, consentendo alla gru di coprire l'intera estensione dell'area di lavoro.

Controllo: il movimento è controllato tramite un pannello di controllo o un telecomando, consentendo agli operatori di regolare la velocità e la direzione di marcia.

4. Conclusione

Il meccanismo di traslazione della gru è un componente fondamentale di una gru a ponte, che le consente di muoversi orizzontalmente nell'area di lavoro. Il suo design, inclusi i carrelli terminali, le ruote, le rotaie e il meccanismo di azionamento, è fondamentale per garantire un funzionamento efficiente e sicuro. Una corretta manutenzione, allineamento e caratteristiche di sicurezza contribuiscono alle prestazioni e all'affidabilità complessive della gru in varie applicazioni industriali e commerciali.

5. Meccanismo di spostamento del carrello

1. Il meccanismo di spostamento del carrello è un componente critico di una gru a ponte, responsabile del movimento orizzontale del carrello attraverso la trave principale (trave del ponte). Questo meccanismo consente il posizionamento preciso del carico all'interno dell'area di lavoro

2. Componenti chiave

a. Carrello

Descrizione: Il carrello è un carrello che si muove orizzontalmente lungo la trave principale. Supporta il sistema di sollevamento e trasporta il carico.

Funzione: fornisce la piattaforma per il paranco e consente di spostare il carico avanti e indietro lungo la trave principale.

b. Ruote o rulli mobili

Descrizione: Il carrello è dotato di ruote o rulli che scorrono lungo le rotaie o i binari montati sulla trave principale.

Funzione: Facilitare lo spostamento orizzontale del carrello lungo la lunghezza della trave principale.

c. Meccanismo di azionamento

Descrizione: Il meccanismo di azionamento comprende il motore, il cambio e il sistema di trasmissione che aziona il movimento del carrello.

Funzione: converte la potenza del motore in movimento meccanico per azionare il carrello lungo la trave principale.

3. Funzionamento

a. Movimento orizzontale

Spostamento: il carrello si muove orizzontalmente lungo la trave principale ruotando le sue ruote o rulli. Il meccanismo di azionamento alimenta questo movimento, consentendo al carrello di attraversare la lunghezza della trave.

Controllo: il movimento è controllato tramite un pannello di controllo o un telecomando, consentendo agli operatori di regolare velocità e direzione.

b. Controllo della velocità

Velocità variabile: i meccanismi di spostamento dei carrelli spesso sono dotati di controlli di velocità variabile per consentire regolazioni precise in base alle esigenze operative.

Precisione: garantisce il posizionamento accurato del carico e il funzionamento regolare.

4. Conclusione

Il meccanismo di spostamento del carrello è un componente essenziale di una gru a ponte, che consente un movimento orizzontale preciso lungo la trave principale. Il suo design, che include carrello, ruote, meccanismo di azionamento e caratteristiche di sicurezza, garantisce una movimentazione efficiente e sicura del carico. Una corretta manutenzione, allineamento e misure di sicurezza sono essenziali per massimizzare le prestazioni e l'affidabilità del meccanismo di spostamento del carrello in varie applicazioni industriali e commerciali.

6.Ruota della gru

1. Le ruote della gru sono un componente fondamentale del meccanismo di movimento della gru a ponte. Consentono alla gru di muoversi orizzontalmente lungo le sue rotaie di supporto o il cavalletto.

2. Funzione e scopo

a. Movimento orizzontale

Ruolo primario: le ruote della gru facilitano lo spostamento della stessa lungo le rotaie o il portale, consentendole di coprire l'intera area di lavoro.

Importanza: essenziale per la mobilità della gru, consentendo il posizionamento preciso del carico.

b. Supporto del carico

Capacità di carico: le ruote della gru sostengono il peso della gru, il carico e qualsiasi sollecitazione aggiuntiva durante il funzionamento.

Distribuzione: aiuta a distribuire il carico in modo uniforme sulle rotaie o sul portale, riducendo l'usura e garantendo stabilità.

3.Progettazione e costruzione

a. Componenti

Mozzo ruota: la parte centrale della ruota dove è montata sull'asse o sull'albero. In genere ospita cuscinetti per una rotazione fluida.

Cerchione: il bordo esterno della ruota che entra in contatto con la rotaia o il gantry. È progettato per durare a lungo e resistere all'usura.

Cuscinetti: componenti interni che consentono alla ruota di ruotare fluidamente attorno all'asse.

b. Materiali

Materiali di costruzione: solitamente realizzati in lega di acciaio ad alta resistenza o ghisa per gestire carichi pesanti e resistere alle sollecitazioni operative.

Rivestimento: spesso trattato con rivestimenti protettivi o vernice per prevenire ruggine e corrosione.

4.Funzionamento

a. Movimento

Rotolamento: le ruote della gru rotolano lungo le rotaie o il cavalletto, consentendo alla gru di muoversi orizzontalmente. La rotazione fluida delle ruote è fondamentale per un funzionamento efficiente.

Meccanismo di azionamento: le ruote sono spesso azionate da un motore e da un sistema di riduttori che ne alimenta la rotazione, consentendo il movimento controllato della gru.

b. Controllo della velocità

Velocità variabile: i meccanismi di controllo della velocità consentono regolazioni precise nel movimento della gru, garantendo un posizionamento accurato del carico.

Frenata: i sistemi frenanti integrati aiutano a controllare la velocità e ad arrestare la gru in modo sicuro.

5.Conclusion

Le ruote della gru sono un componente essenziale della gru a ponte, consentendo il movimento orizzontale e supportando il carico della gru. Il loro design, i materiali e la manutenzione sono essenziali per garantire un funzionamento fluido ed efficiente. Ispezioni regolari e un corretto allineamento contribuiscono alle prestazioni complessive della gru, alla sicurezza e all'affidabilità in varie applicazioni industriali e commerciali.





7. Gancio della gru

1.Il gancio della gru è un componente fondamentale di una gru a ponte, responsabile del fissaggio e del sollevamento dei carichi. È progettato per gestire pesi elevati e garantire una movimentazione sicura ed efficiente dei materiali.

2. Funzione e scopo

a. Fissaggio del carico

Ruolo principale: il gancio della gru viene utilizzato per agganciare il carico al sistema di sollevamento della gru.

Importanza: garantisce che il carico sia tenuto saldamente durante il sollevamento, l'abbassamento e il trasporto.

b. Sollevamento e posizionamento

Funzione: consente alla gru di sollevare, spostare e posizionare materiali o attrezzature pesanti all'interno dell'area di lavoro.

3.Progettazione e costruzione

a. Componenti

Corpo del gancio: la parte principale del gancio, solitamente un unico pezzo di acciaio forgiato, progettato per resistere a notevoli sollecitazioni e deformazioni.

Dispositivo di sicurezza o fermo: meccanismo che aiuta a fissare il carico impedendone lo sgancio accidentale. Può essere un fermo a molla o altri meccanismi di bloccaggio.

Punta del gancio: l'estremità appuntita del gancio a cui è attaccato il carico. Spesso è rinforzata per gestire le sollecitazioni del sollevamento.

b. Materiali

Materiali di costruzione: solitamente realizzati in lega di acciaio ad alta resistenza o acciaio forgiato per garantire durevolezza e capacità di carico.

Rivestimento: spesso trattato con rivestimenti protettivi o vernice per prevenire la corrosione e prolungare la durata del gancio.

4.Funzionamento

a. Allegato

Fissaggio del carico: il gancio viene utilizzato per fissare il carico, agganciandolo direttamente ai punti di sollevamento oppure utilizzando imbracature, catene o altri accessori.

Movimentazione del carico: garantisce che il carico sia trattenuto saldamente durante il sollevamento e il posizionamento.

b. Movimento

Sollevamento e abbassamento: il gancio della gru funziona insieme al sistema di sollevamento per sollevare e abbassare il carico in modo fluido e preciso.

Posizionamento: consente il posizionamento preciso del carico all'interno dell'area di lavoro.

5. Conclusione

Il gancio della gru è un componente essenziale di una gru a ponte, progettato per sollevare e movimentare carichi in modo sicuro. La sua costruzione, i materiali e le caratteristiche di sicurezza sono essenziali per garantire un funzionamento efficiente e sicuro. Una manutenzione regolare, l'ispezione e l'aderenza alle linee guida di sicurezza sono essenziali per mantenere le prestazioni e l'affidabilità del gancio in varie applicazioni industriali e commerciali.



8.Motore

1.Il motore di una gru a ponte è un componente chiave che alimenta il movimento e il funzionamento della gru. Fornisce la forza necessaria per azionare la gru lungo le sue rotaie o il portale e per azionare i sistemi di sollevamento e carrello.

2. Funzione e scopo

a. Movimento di guida

Ruolo primario: il motore aziona il movimento della gru lungo le rotaie o il portale, consentendone lo spostamento orizzontale.

Importanza: essenziale per posizionare con precisione la gru all'interno dell'area di lavoro e per una movimentazione efficiente dei materiali.

b. Funzionamento dei sistemi di sollevamento e carrelli

Funzione: fornisce la forza necessaria per azionare i sistemi di sollevamento e carrello, consentendo il sollevamento, l'abbassamento e il movimento orizzontale del carico.

3.Progettazione e costruzione

a. Alloggiamento motore

Descrizione: L'alloggiamento del motore protegge i componenti interni e fornisce una struttura per il montaggio.

Materiali: solitamente realizzati con materiali durevoli come ghisa o alluminio, con rivestimenti protettivi per resistere alle condizioni ambientali.

b. Avvolgimenti e spazzole

Descrizione: Gli avvolgimenti sono le bobine elettriche che generano il campo magnetico nel motore. Le spazzole (nei motori DC) conducono l'elettricità al commutatore rotante.

Funzione: essenziale per il funzionamento del motore, convertendo l'energia elettrica in movimento meccanico.

c. Sistema di raffreddamento

Descrizione: I motori spesso sono dotati di sistemi di raffreddamento integrati, come ventole o sistemi di ventilazione, per dissipare il calore generato durante il funzionamento.

Funzione: previene il surriscaldamento e garantisce prestazioni affidabili.

4.Funzionamento

a. Trasmissione di potenza

Meccanismo: la potenza di rotazione del motore viene trasmessa alle ruote della gru o ad altre parti mobili tramite un riduttore o un giunto diretto.

Controllo: la velocità e la direzione del motore sono controllate tramite un pannello di controllo o un telecomando, consentendo agli operatori di regolare il movimento della gru.

b. Controllo della velocità e della coppia

Velocità variabile: molte gru sono dotate di controlli di velocità variabile per adattare la potenza del motore in base alle esigenze operative.

Controllo della coppia: garantisce che il motore possa gestire il carico e mantenere le prestazioni durante il funzionamento.

5.Conclusion

Il motore di una gru a ponte è essenziale per alimentare i sistemi operativi e di movimento della gru. Il suo design, tipo e manutenzione sono cruciali per garantire un funzionamento efficiente e affidabile. La selezione, l'installazione e la manutenzione regolari del motore contribuiscono alle prestazioni complessive e alla sicurezza della gru in varie applicazioni industriali e commerciali.

.



9.Sistema di allarme sonoro e luminoso& finecorsa

Il sistema di allarme sonoro e luminoso, insieme ai finecorsa, sono caratteristiche di sicurezza essenziali in una gru a ponte. Migliorano la sicurezza avvisando gli operatori di potenziali problemi e prevenendo incidenti. Ecco una panoramica dettagliata:

1. Sistema di allarme sonoro e luminoso

a. Scopo

Avvisi di sicurezza: forniscono avvisi acustici e visivi agli operatori e al personale sullo stato operativo della gru o sui potenziali pericoli.

Prevenzione degli incidenti: aiuta a prevenire gli incidenti avvisando le persone dei movimenti della gru o dei sistemi malfunzionanti.

b. Componenti

Allarmi sonori: in genere sono costituiti da cicalini o sirene che emettono suoni forti per attirare l'attenzione. Sono utilizzati per segnalare condizioni come malfunzionamenti delle apparecchiature o pericoli in avvicinamento.

Allarmi luminosi: includono luci lampeggianti o fari montati sulla gru. Forniscono un'indicazione visiva di avvertimenti, come quando la gru è in funzione o quando si verifica un malfunzionamento.

c. Operazione

Attivazione: gli allarmi vengono attivati ​​da condizioni specifiche, come il superamento dei limiti di carico, l'avvicinamento dei limiti di corsa o il rilevamento di guasti al sistema.

Indicazione: gli allarmi sonori forniscono un segnale acustico, mentre gli allarmi luminosi forniscono un segnale visivo, facilitando la conoscenza dello stato della gru da parte degli operatori e del personale nelle vicinanze.

d. Tipi di allarmi

Allarmi di avvertimento: forniscono avvisi per condizioni non critiche che richiedono attenzione, ad esempio quando la gru si avvicina ai limiti di corsa.

Allarmi di emergenza: segnalano condizioni critiche che richiedono un intervento immediato, come condizioni di sovraccarico o guasti del sistema.

e. Installazione e manutenzione

Ubicazione: gli allarmi devono essere installati in posizioni chiaramente visibili e udibili dagli operatori e dal personale nelle vicinanze.

Test: sono necessari test e manutenzione regolari per garantire il corretto ed efficace funzionamento degli allarmi.

2. Finecorsa

a. Scopo

Limiti di spostamento: impedire alla gru di spostarsi oltre i limiti designati, evitando potenziali danni alla gru stessa e alle strutture circostanti.

Prevenzione del sovraccarico: assicurarsi che la gru non funzioni oltre i parametri operativi di sicurezza.

b. Componenti

Meccanismo di commutazione: include interruttori meccanici o elettronici che rilevano quando la gru raggiunge la fine del suo percorso o incontra una condizione predefinita.

Attuatore: il componente che interagisce fisicamente con l'interruttore di finecorsa per attivarlo. Può essere una leva, un rullo o un'altra parte meccanica che attiva l'interruttore.

c. Tipi di finecorsa

Interruttori di fine corsa: installati alle estremità del percorso di corsa della gru per impedirne l'ulteriore spostamento ed evitare danni.

Interruttori di limite di sovraccarico: rilevano quando la gru solleva un carico oltre la sua capacità nominale e attivano un allarme o spengono il sistema.

d. Operazione

Attivazione: i finecorsa vengono attivati ​​quando la gru raggiunge i limiti di corsa o incontra una condizione che supera i parametri operativi di sicurezza.

Risposta: una volta attivati, i finecorsa inviano un segnale al sistema di controllo per interrompere il movimento o attivare i protocolli di sicurezza.

e. Installazione e manutenzione

Posizionamento: gli interruttori di finecorsa devono essere installati in posizioni in cui possano monitorare efficacemente il percorso della gru e i limiti operativi.

Calibrazione: la calibrazione e la regolazione regolari sono necessarie per garantire un funzionamento accurato ed evitare falsi trigger o attivazioni mancate.

Ispezione: sono necessarie ispezioni regolari per verificare eventuali usura, danni o disallineamenti.

3. Integrazione e vantaggi

a. Maggiore sicurezza

Avvisi proattivi: sia gli allarmi acustici che quelli luminosi forniscono avvisi proattivi, avvisando tempestivamente gli operatori e il personale nelle vicinanze di potenziali problemi.

Controllo dei limiti: gli interruttori di finecorsa impediscono alla gru di funzionare oltre i limiti di sicurezza, riducendo il rischio di incidenti e danni alle apparecchiature.

b. Efficienza operativa

Tempi di fermo ridotti: allarmi e finecorsa funzionanti correttamente riducono la probabilità di incidenti e danni alle apparecchiature, riducendo di conseguenza le interruzioni operative.

Monitoraggio migliorato: gli operatori possono concentrarsi sui loro compiti con la certezza che siano in atto sistemi di sicurezza per prevenire problemi critici.

c. Conformità normativa

Standard: l'integrazione di allarmi acustici e luminosi, insieme a finecorsa, contribuisce a garantire la conformità alle normative di sicurezza e agli standard del settore.

3. Conclusione

Il sistema di allarme sonoro e luminoso e gli interruttori di finecorsa sono caratteristiche di sicurezza essenziali in una gru a ponte. Forniscono avvisi cruciali e prevengono condizioni non sicure, garantendo il funzionamento sicuro ed efficiente della gru. L'installazione corretta, la manutenzione regolare e la calibrazione di questi sistemi sono fondamentali per mantenerne l'efficacia e garantire un ambiente di lavoro sicuro.

10.Dispositivi di sicurezza

1. Protezione da sovraccarico

a. Scopo

Previene il sovraccarico: protegge la gru e i suoi componenti da danni dovuti a carichi eccessivi.

Garanzia di sicurezza: garantisce che la gru funzioni entro i limiti di carico progettati.

b. Componenti

Celle di carico: misurano il peso del carico e forniscono un feedback al sistema di controllo.

Sensori di sovraccarico: attivano gli allarmi o lo spegnimento automatico se il carico supera la capacità nominale della gru.

c. Operazione

Monitoraggio: monitora costantemente il peso del carico.

Risposta: attiva gli allarmi o arresta la gru se vengono rilevate condizioni di sovraccarico.

2. Finecorsa

a. Scopo

Limiti di corsa del controllo: impedire che la gru si muova oltre i limiti di corsa previsti.

Garantisce un funzionamento sicuro: evita collisioni e danni alla gru e alle strutture circostanti.

b. Componenti

Interruttori meccanici: rilevano i limiti fisici della corsa della gru.

Sensori elettronici: monitorano la posizione delle parti mobili della gru.

c. Operazione

Attivazione: arresta il movimento della gru quando vengono raggiunti i limiti di corsa.

Risposta: invia segnali per interrompere il movimento o attivare i protocolli di sicurezza.

3. Sistema di arresto di emergenza

a. Scopo

Arresto immediato: fornisce un mezzo per interrompere rapidamente il funzionamento della gru in caso di emergenza.

Protezione del personale: garantisce una risposta rapida in caso di condizioni pericolose o incidenti.

b. Componenti

Pulsanti di arresto di emergenza: posizionati in posizioni accessibili agli operatori e al personale addetto alla sicurezza.

Integrazione del sistema di controllo: collegato al sistema di controllo della gru per arrestare tutte le operazioni.

c. Operazione

Attivazione: premendo il pulsante di arresto di emergenza si arrestano immediatamente tutti i movimenti della gru.

Risposta: disattiva l'alimentazione della gru e ne interrompe il funzionamento.

4. Sistemi anticollisione

a. Scopo

Previeni collisioni: evita collisioni accidentali con ostacoli o altre attrezzature.

Proteggere attrezzature e personale: garantire operazioni sicure in aree congestionate.

b. Componenti

Sensori: rilevano la presenza di ostacoli o altre gru.

Allarmi: avvisano l'operatore di possibili collisioni.

c. Operazione

Rilevamento: i sensori monitorano l'ambiente della gru per individuare eventuali ostacoli.

Risposta: attiva gli allarmi o i meccanismi di arresto automatico in caso di collisione imminente.

5. Controllo dell'oscillazione del carico

a. Scopo

Riduzione dell'oscillazione del carico: riduce al minimo l'oscillazione o il movimento del carico durante il movimento.

Aumenta la stabilità: migliora il controllo e la precisione nella movimentazione del carico.

b. Componenti

Sistemi di controllo dell'oscillazione: utilizzano sensori e algoritmi di controllo per rilevare e contrastare l'oscillazione del carico.

Meccanismi di smorzamento attivi: regolano il movimento della gru per stabilizzare il carico.

c. Operazione

Monitoraggio: monitora costantemente l'oscillazione del carico.

Risposta: regola i movimenti della gru per ridurre al minimo l'oscillazione e mantenere la stabilità.

11. Modalità di controllo

1. Controllo manuale

a. Descrizione

Controllo da parte dell'operatore: la gru è azionata direttamente dall'operatore tramite comandi manuali.

Tipi di controlli: includono joystick, pulsanti e controlli pendenti.

b. Componenti

Controller pendente: dispositivo portatile dotato di pulsanti o joystick utilizzato per controllare i movimenti della gru.

Pannello di controllo: situato nella cabina dell'operatore o in una posizione fissa vicino alla gru.

c. Operazione

Movimento: l'operatore controlla manualmente il movimento della gru, il sollevamento e le funzioni del carrello.

Precisione: fornisce un controllo diretto e immediato sulle azioni della gru.

2. Controllo remoto

a. Descrizione

Controllo wireless: la gru viene azionata a distanza tramite un dispositivo di controllo wireless, consentendo all'operatore di controllare la gru da lontano.

Tipi di controllo: includono dispositivi pendenti radiocomandati o dispositivi portatili.

b. Componenti

Unità di controllo remoto: dispositivo wireless che trasmette segnali di controllo alla gru.

Ricevitore: installato sulla gru per ricevere e interpretare i comandi provenienti dal telecomando.

c. Operazione

Movimento: l'operatore utilizza il telecomando per comandare i movimenti della gru, il sollevamento e altre funzioni.

Portata: consente il controllo da una distanza di sicurezza, migliorando la visibilità e la sicurezza.

Durata della batteria: i telecomandi richiedono una manutenzione regolare e la sostituzione delle batterie.

3. Controllo della cabina

a. Descrizione

Cabina dell'operatore: la gru è controllata da una cabina situata sulla gru o nelle sue vicinanze.

Tipi di comandi: includono joystick, pulsanti e leve all'interno della cabina.

b. Componenti

Cabina dell'operatore: spazio chiuso sulla gru in cui l'operatore siede e controlla la gru.

Pannello di controllo: contiene tutti i comandi necessari per azionare la gru.

c. Operazione

Movimento: l'operatore utilizza i comandi all'interno della cabina per gestire i movimenti e le funzioni della gru.

Visibilità: garantisce un'ottima visibilità dell'area operativa della gru.

4. Controllo automatizzato

a. Descrizione

Funzionamento automatico: la gru funziona automaticamente in base a programmi o comandi preimpostati.

Tipi di sistemi di controllo: includono controllori logici programmabili (PLC) e sistemi basati su computer.

b. Componenti

Software di controllo: programmi che determinano i movimenti e le operazioni della gru.

Sensori e sistemi di feedback: forniscono dati in tempo reale al sistema di controllo per un funzionamento preciso.

c. Operazione

Movimento: la gru segue percorsi pre-programmati o reagisce agli input in tempo reale provenienti dai sensori.

Precisione: garantisce elevata precisione e ripetibilità nelle operazioni.

5. Controllo semi-automatico

a. Descrizione

Combinazione di manuale e automatizzato: combina il controllo manuale con le funzioni automatizzate.

Tipi di funzioni: include il sollevamento automatizzato con controllo manuale del movimento.

b. Componenti

Comandi manuali: joystick o pulsanti per il funzionamento manuale.

Sistemi automatizzati: per funzioni specifiche come il sollevamento o il posizionamento del carico.

c. Operazione

Movimento: l'operatore controlla manualmente alcuni aspetti della gru, mentre l'automazione ne gestisce altri.

Precisione: fornisce un equilibrio tra flessibilità manuale e precisione automatizzata.





Schizzo







1. Utilizzo massimo dello spazio a pavimento

a. Descrizione

Sollevamento verticale: le gru a ponte sfruttano lo spazio verticale operando al di sopra dell'area di lavoro, liberando spazio sul pavimento per altre attività.

Maggiore spazio di archiviazione: consente un migliore utilizzo dello spazio a pavimento per lo stoccaggio o altre attrezzature.

b. Benefici

Maggiore efficienza dello spazio: riduce l'ingombro in officina e aumenta lo spazio operativo.

Flessibilità: facilita la movimentazione dei materiali in aree con spazio a terra limitato.

2. Miglioramento dell'efficienza nella movimentazione del carico

a. Descrizione

Sollevamento efficiente: in grado di sollevare e trasportare carichi pesanti con precisione e facilità.

Velocità e precisione: garantisce uno spostamento rapido e preciso dei materiali all'interno dell'area di lavoro.

b. Benefici

Aumento della produttività: velocizza i processi di movimentazione dei materiali, con conseguente aumento della produttività.

Riduzione del lavoro manuale: riduce al minimo la necessità di sollevamento e trasporto manuali, migliorando l'efficienza complessiva.

3. Maggiore sicurezza

a. Descrizione

Caratteristiche di sicurezza: dotato di vari dispositivi di sicurezza quali finecorsa, protezione da sovraccarico e allarmi.

Rischio ridotto: riduce al minimo la movimentazione manuale e i rischi associati.

b. Benefici

Prevenzione degli incidenti: riduce il rischio di incidenti e infortuni associati alla movimentazione manuale dei materiali.

Protezione dell'operatore: offre funzionalità per proteggere gli operatori e il personale nelle vicinanze.

4. Versatilità

a. Descrizione

Applicazioni multiple: adatto a un'ampia gamma di applicazioni, tra cui produzione, stoccaggio ed edilizia.

Adattabilità: può essere utilizzato con diversi accessori e dispositivi di sollevamento.

b. Benefici

Ampi casi d'uso: efficace in vari settori e applicazioni.

Funzionamento flessibile: adattabile a diversi tipi di carichi e requisiti di movimentazione.

5. Precisione e controllo

a. Descrizione

Controllo preciso: garantisce un controllo preciso sul posizionamento e sul movimento del carico.

Opzioni automatizzate: disponibili con controlli automatizzati per una maggiore precisione.

b. Benefici

Posizionamento accurato: consente il posizionamento preciso dei carichi, riducendo gli errori.

Prestazioni costanti: garantiscono operazioni affidabili e ripetibili.

6. Maggiore capacità di carico

a. Descrizione

Elevata capacità: in grado di movimentare carichi molto pesanti, a seconda della progettazione e delle specifiche della gru.

Personalizzabile: la capacità di carico può essere adattata a esigenze e applicazioni specifiche.

b. Benefici

Movimentazione di carichi pesanti: adatto per settori con esigenze di sollevamento pesanti.

Soluzioni personalizzate: possono essere progettate e configurate per soddisfare specifiche esigenze di capacità di carico.

7. Costi di manutenzione ridotti

a. Descrizione

Design durevole: progettato per resistere a un uso intensivo e a condizioni difficili.

Bassa usura: i componenti di alta qualità riducono la necessità di riparazioni frequenti.

b. Benefici

Risparmio sui costi: costi di manutenzione e riparazione inferiori rispetto ad altri sistemi di sollevamento.

Maggiore durata: prolunga la vita operativa della gru con una corretta manutenzione.





1. Impianti di produzione e produzione

a. Movimentazione di macchinari pesanti

Descrizione: Utilizzato per spostare macchinari e attrezzature pesanti all'interno degli stabilimenti di produzione.

Vantaggi: Facilita lo spostamento e l'installazione efficiente dei macchinari, riducendo il lavoro manuale.

b. Linee di montaggio

Descrizione: Supporta le operazioni della catena di montaggio trasportando componenti e prodotti finiti lungo la linea di produzione.

Vantaggi: migliora il flusso di lavoro e la produttività garantendo uno spostamento fluido e continuo delle parti.

2. Centri di stoccaggio e distribuzione

a. Caricare e scaricare le merci

Descrizione: Gestisce il carico e lo scarico di merci e materiali da camion o aree di stoccaggio.

Vantaggi: aumenta l'efficienza nelle operazioni di movimentazione e stoccaggio dei materiali.

b. Gestione dell'inventario

Descrizione: Aiuta a organizzare e gestire l'inventario nei magazzini.

Vantaggi: semplifica i processi di inventario e migliora l'utilizzo degli spazi.

3. Cantieri edili

a. Movimentazione dei materiali da costruzione

Descrizione: Sposta materiali da costruzione, come travi in ​​acciaio, blocchi di cemento e pannelli di grandi dimensioni, nei cantieri edili.

Vantaggi: consente la movimentazione e il posizionamento efficienti di materiali pesanti, agevolando l'avanzamento dei lavori.

b. Posizionamento dell'attrezzatura

Descrizione: Aiuta a posizionare e installare macchinari e attrezzature edili pesanti.

Vantaggi: Migliora la precisione e la sicurezza durante l'installazione delle apparecchiature.

4. Acciaierie e fonderie

a. Lavorazione dell'acciaio

Descrizione: Trasporta metallo fuso, bramme di acciaio e prodotti finiti all'interno delle acciaierie.

Vantaggi: aumenta l'efficienza dei processi di produzione dell'acciaio e garantisce la manipolazione sicura dei materiali caldi.

b. Operazioni di fusione

Descrizione: Sposta getti e stampi durante il processo di fusione nelle fonderie.

Vantaggi: facilita le operazioni di fusione e riduce la movimentazione manuale di materiali pesanti e caldi.

5. Industria automobilistica

a. Assemblaggio del veicolo

Descrizione: Supporta l'assemblaggio di componenti automobilistici e veicoli sulle linee di produzione.

Vantaggi: garantisce processi di assemblaggio precisi ed efficienti, migliorando l'efficienza produttiva complessiva.

b. Movimentazione delle parti

Descrizione: Sposta componenti e parti di automobili tra diverse fasi di produzione.

Vantaggi: semplifica la movimentazione dei pezzi e riduce i tempi di fermo della produzione.





1. Progettazione e ingegneria

a. Progettazione concettuale

Analisi dei requisiti: comprendere le esigenze e i requisiti specifici del cliente, tra cui capacità di carico, campata e ambiente applicativo.

Progettazione preliminare: sviluppo dei concetti di progettazione iniziale e delle specifiche sulla base dell'analisi.

b. Ingegneria dettagliata

Disegni tecnici: creazione di disegni tecnici dettagliati e specifiche per ciascun componente, tra cui la trave principale, le travi terminali, il sistema di sollevamento e i meccanismi di controllo.

Analisi strutturale: esecuzione di analisi strutturali per garantire che la progettazione della gru possa sopportare i carichi e le sollecitazioni previsti.

2. Selezione e approvvigionamento dei materiali

a. Selezione del materiale

Specifiche dei materiali: scelta dei materiali appropriati per i componenti della gru, come acciaio per le travi e leghe ad alta resistenza per le parti critiche.

Standard di qualità: garantire che i materiali soddisfino gli standard e le specifiche del settore.

b. Approvvigionamento

Selezione dei fornitori: identificazione e selezione dei fornitori di materiali e componenti.

Ordinazione: inserimento degli ordini per le materie prime e i componenti necessari alla produzione.

3. Fabbricazione e produzione

a. Fabbricazione dei componenti

Taglio e sagomatura: taglio e sagomatura delle materie prime per creare singoli componenti, come travi, piastre terminali e staffe.

Saldatura e assemblaggio: saldatura di componenti insieme per formare insiemi più grandi, come la trave principale e le travi terminali.

b. Lavorazione e finitura

Lavorazione meccanica di precisione: lavorazione di pezzi secondo specifiche esatte, tra cui foratura, fresatura e tornitura.

Finitura superficiale: applicazione di rivestimenti o finiture protettive per prevenire la corrosione e aumentarne la durata.

4. Assemblaggio

a. Sottogruppo

Assemblaggio dei componenti: assemblaggio di componenti più piccoli, come il sistema di sollevamento, il carrello e il gancio della gru, in sottogruppi.

Integrazione: integrazione dei sottogruppi nella struttura principale della gru.

b. Assemblaggio finale

Montaggio completo della gru: montaggio dell'intera gru, inclusa la trave principale, le travi terminali, il sistema di sollevamento e i meccanismi di controllo.

Sistemi elettrici e idraulici: installazione e cablaggio di componenti elettrici e sistemi idraulici, se applicabile.

5. Test e garanzia della qualità

a. Test preliminari

Test dei componenti: test di funzionalità e qualità dei singoli componenti prima dell'assemblaggio finale.

Test di sistema: verifica del funzionamento dei sistemi elettrici, idraulici e di controllo.

b. Test finale

Prova di carico: esecuzione di prove di carico per garantire che la gru possa gestire la sua capacità nominale in modo sicuro.

Test funzionali: test di tutte le funzioni della gru, inclusi i movimenti di sollevamento, traslazione e carrello, per garantirne il corretto funzionamento.

c. Garanzia di qualità

Ispezione: esecuzione di ispezioni dettagliate per garantire che la gru soddisfi le specifiche di progettazione e gli standard qualitativi.

Documentazione: documentazione dei risultati dei test e dei controlli di qualità a scopo di conformità e come riferimento.

6. Consegna e installazione

a. Preparazione per la consegna

Smontaggio: smontaggio della gru in sezioni trasportabili, se necessario.

Imballaggio: imballare i componenti in modo sicuro per il trasporto al sito di installazione.

b. Installazione del sito

Montaggio in loco: rimontaggio della gru nel luogo di installazione secondo le specifiche di progetto.

Collaudo finale: esecuzione del collaudo finale in loco per garantire il corretto funzionamento della gru nella posizione di installazione.

7. Messa in servizio e consegna

a. Formazione degli operatori

Sessioni di formazione: formazione degli operatori sul funzionamento delle gru, sulle procedure di sicurezza e sulla manutenzione.

Manuali utente: fornitura di manuali utente dettagliati e linee guida operative.

b. Consegna

Controllo di completamento: esecuzione di un controllo finale per garantire che tutti i sistemi siano operativi e rispettino gli standard di sicurezza.

Accettazione da parte del cliente: consegna della gru al cliente con tutta la documentazione e le certificazioni necessarie.

8. Supporto post-installazione

a. Manutenzione e assistenza

Manutenzione programmata: offriamo servizi di manutenzione programmata per garantire prestazioni e sicurezza costanti.

Supporto tecnico: fornire supporto tecnico e assistenza per la risoluzione dei problemi secondo necessità.

b. Feedback e miglioramento

Feedback dei clienti: raccolta del feedback dei clienti per identificare le aree di miglioramento e ottimizzare i progetti futuri di gru.







Ispezione dei materiali

Controllo di qualità: vengono effettuati severi controlli di qualità sulle materie prime acquistate per garantire che siano conformi ai requisiti di progettazione e agli standard nazionali.

Stoccaggio dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenirne la corrosione o i danni.

Taglio e formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di progettazione.

Lavorazione di formatura: formatura della piastra di acciaio tramite piegatura, laminazione, saldatura e altri processi per realizzare la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizzare tecnologie di controllo non distruttive (ad esempio test a ultrasuoni o test radiografici) per ispezionare le saldature e garantire che non vi siano crepe o altri difetti.

Lavorazione meccanica

Lavorazione meccanica di precisione: la lavorazione meccanica di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne la precisione dimensionale e la qualità della superficie.

Montaggio dell'intera macchina

Montaggio generale: sulla base del premontaggio, viene eseguito il montaggio complessivo della gru, inclusa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di scorrimento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, tra cui il test di sollevamento, camminata, sterzatura e altre funzioni. Le dimensioni complessive della gru a ponte assemblata vengono verificate per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura di primer: spruzzare primer anticorrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura di finitura Spruzzatura di colore: spruzzare la finitura in base ai requisiti del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in base alle specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Collaudo in loco: il cliente esegue il collaudo in loco della gru secondo i requisiti contrattuali e le specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Correzione dei problemi: se vengono riscontrati dei problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.

Etichetta sexy: viaggio aereo, produttori, fornitori, fabbriche di viaggi aerei in Cina
