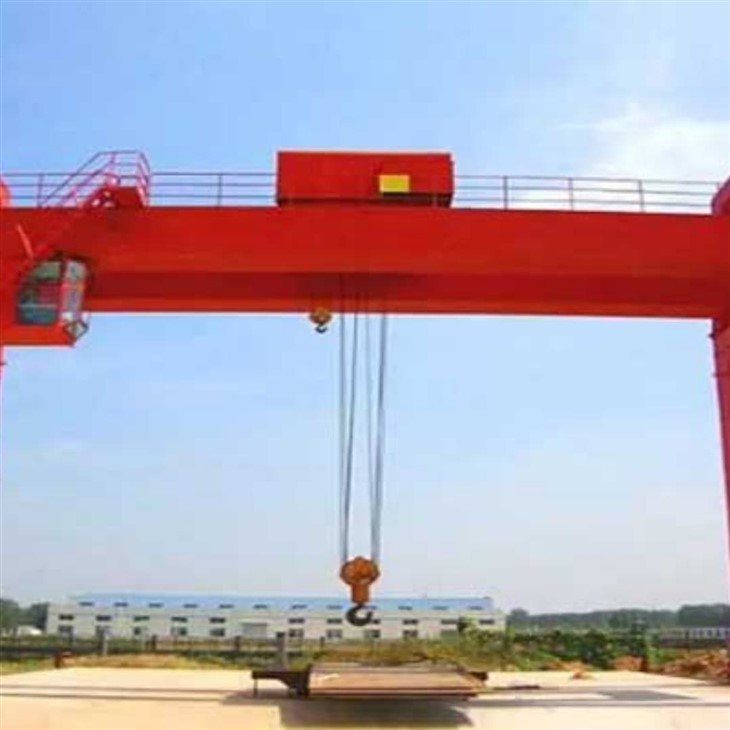

Gru a cavalletto a doppia trave con bobina avvolgicavo

Gru a portale a doppia trave con avvolgicavo - Introduzione

ILGru a cavalletto a doppia trave con avvolgicavoè una soluzione-per la movimentazione di materiali pesanti progettata per applicazioni all'aperto e-viaggi lunghi in cui è richiesta un'alimentazione stabile e affidabile. Adotta astruttura a doppia trave (bitrave).combinato con asistema di alimentazione dell'avvolgicavo-a motore, garantendo un'alimentazione elettrica continua durante le operazioni di spostamento della gru.

Questo tipo di gru a portale funziona su rotaie a terra ed è ampiamente utilizzato incantieri edili, progetti di costruzione di ponti, cantieri di calcestruzzo prefabbricato, impianti di fabbricazione dell'acciaio, porti e officine industriali pesanti. Il design a doppia trave offre elevata capacità di carico, eccellente stabilità e prestazioni di sollevamento fluide, mentre il sistema avvolgicavo consente una trasmissione di potenza sicura ed efficiente su lunghe distanze.

Caratteristiche principali

Struttura a doppia trave
Le travi scatolari saldate ad alta-resistenza garantiscono elevata rigidità, maggiore capacità di sollevamento e deflessione ridotta.

Sistema di alimentazione dell'avvolgicavo
L'avvolgicavo motorizzato o a molla-avvolge e svolge automaticamente il cavo di alimentazione durante lo spostamento della gru, prevenendo danni al cavo e garantendo una trasmissione di potenza sicura.

Elevata capacità di sollevamento
Adatto per carichi da medi a ultra-pesanti, in genere compresi traDa 10 tonnellate a 300 tonnellate, a seconda delle esigenze progettuali.

Funzionamento stabile e regolare
Dotato di paranco elettrico o verricello a carrello, offre un controllo preciso del sollevamento e dello spostamento.

Durabilità all'aperto
Progettato per ambienti difficili con rivestimenti anti-corrosione, componenti elettrici-resistenti agli agenti atmosferici e strutture rinforzate.

Vantaggi

Alimentazione continua e affidabile per lunghe distanze di viaggio

Elevata capacità di carico-portante e lunga durata

Elevata sicurezza operativa e ridotta usura del cavo

Adatto per campate, altezze di sollevamento e condizioni di lavoro personalizzate

Costi di manutenzione inferiori rispetto ai sistemi con cavi trainati

Applicazioni tipiche

Progetti di costruzione di ponti e ferrovie

Movimentazione di travi e conci di calcestruzzo prefabbricato

Cantieri navali e cantieri di fabbricazione di strutture in acciaio

Centrali elettriche e aree di assemblaggio di attrezzature pesanti

Grandi magazzini e piazzali logistici all'aperto

Capacità di carico nominale: 5 tonnellate, 10 tonnellate, 100 tonnellate, personalizzato, 16/3,2 tonnellate, 20/5 tonnellate, 32/5 tonnellate, 50/10 tonnellate

Massimo. Altezza di sollevamento: 40 m, personalizzata

Portata: 35m o richieste dei clienti

Garanzia: 1 anno

Peso (chilogrammi): 20000 chilogrammi

Componenti principali: PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggio, pompa

Modalità di controllo: cabina, telecomando wireless o personalizzato

1. Telaio a doppia trave (doppia trave).

Descrizione:Due travi parallele a sezione scatolare-collegate da traverse.

Funzione:Fornisce il supporto strutturale principale e un'elevata rigidità per il sollevamento-di carichi pesanti.

Materiale:Acciaio strutturale ad alta-resistenza con collegamenti saldati.

1. La trave principale di una gru a portale industriale è una trave orizzontale che copre la distanza tra due binari o rotaie parallele. Solitamente è realizzato in acciaio e funge da componente strutturale principale della gru, fornendo supporto al meccanismo di sollevamento, al carrello e al carico.

2. La trave principale è progettata per sopportare il peso e le forze generate dalle operazioni della gru, inclusi il sollevamento, lo spostamento e l'abbassamento di carichi pesanti. È inoltre responsabile del mantenimento della stabilità e dell'equilibrio della gru durante il funzionamento.

3.La trave abbagliante può essere fissa o regolabile, a seconda delle esigenze specifiche dell'applicazione. Le travi fisse sono impostate a un'altezza specifica e non possono essere regolate, mentre le travi regolabili possono essere sollevate o abbassate per adattarsi a diverse altezze di carico e requisiti di spazio libero.

4. Nel complesso, la trave principale è un componente critico di una gru a portale industriale, poiché fornisce la resistenza e la stabilità necessarie per movimentare carichi pesanti in modo sicuro ed efficiente.

.

Sistema di sollevamento

Descrizione:L'unità di sollevamento che scorre lungo le travi della gru.

Funzione:Esegue il sollevamento e l'abbassamento verticale dei carichi.

Tipi:Paranco elettrico a fune (più comune), paranco a catena (servizi leggeri) o sistemi di verricello personalizzati.

Il sistema di sollevamento di una gru a portale industriale è responsabile del sollevamento, dell'abbassamento e del trasporto di carichi pesanti. Solitamente è costituito da diversi componenti che lavorano insieme per fornire un meccanismo di sollevamento affidabile ed efficiente.

I componenti principali del sistema di sollevamento includono: Motore di sollevamento: il motore di sollevamento è la fonte di alimentazione per il sistema di sollevamento. Genera la coppia necessaria per sollevare e abbassare il carico. La capacità del motore è determinata dalla capacità di sollevamento e dal ciclo di lavoro della gru.

Tamburo(i) di sollevamento o gruppo puleggia: il tamburo di sollevamento o il gruppo puleggia è collegato al motore di sollevamento tramite un riduttore. Quando il motore gira, fa ruotare il tamburo o muove le pulegge, che a loro volta sollevano o abbassano le funi metalliche o le catene.

3. In sintesi, il sistema di sollevamento di una gru a portale industriale è un componente complesso ma essenziale che consente alla gru di svolgere la sua funzione primaria: sollevare e spostare carichi pesanti in modo sicuro ed efficiente.

3.Fine camion

Descrizione:Assemblaggi su entrambe le estremità della trave della gru.

Funzione:Ruote interne che corrono lungo i binari della pista e sostengono l'intero telaio della gru.

Caratteristiche:Ruote, assi delle ruote, cuscinetti e meccanismi dei freni.

1. Il carrello terminale di una gru a portale industriale è un componente critico che collega la gru alla trave o al binario su cui viaggia.

2.Ecco le caratteristiche e le funzioni principali del carrello finale:

Struttura e funzionalità

Rulli o ruote: il carrello finale è generalmente dotato di diversi rulli o ruote che scorrono lungo la parte superiore della trave o del binario della pista. Questi sono progettati per ridurre al minimo l'attrito e consentire un movimento fluido della gru.

Cuscinetti e assi: per sostenere il peso e il movimento, i rulli o le ruote sono montati su assi con cuscinetti che garantiscono che possano ruotare liberamente senza eccessiva usura.

Meccanismo di bloccaggio: alcuni carrelli terminali possono includere meccanismi di bloccaggio che possono fissare la gru in una posizione fissa quando non viene utilizzata o durante la manutenzione.

Meccanismi di regolazione: potrebbero essere presenti meccanismi di regolazione per-mettere a punto l'allineamento e garantire che la gru si muova dritta lungo la trave della pista senza deviazioni.

3. Il carrello terminale è vitale per il funzionamento stabile e affidabile della gru a portale. Garantisce che la gru possa muoversi agevolmente ed efficientemente lungo la trave della pista, svolgendo con precisione le sue funzioni di sollevamento e trasporto. Una corretta manutenzione e ispezione del carrello terminale sono fondamentali per prevenire problemi che potrebbero influire sulle prestazioni della gru o comportare rischi per la sicurezza.

4. Meccanismo di viaggio del carrello

Descrizione:Guida il carrello lungo le doppie travi della gru.

Componenti:Motori di traslazione, riduttori, ruote, guide.

Funzione:Consente il movimento orizzontale del paranco per posizionare il carico con precisione.

1. Il meccanismo di spostamento della gru di una gru a portale industriale è responsabile dello spostamento orizzontale della gru lungo le travi o le rotaie della pista. Questo meccanismo consente alla gru di trasportare carichi su un'area più ampia, rendendola estremamente utile in magazzini, cantieri navali e altri ambienti industriali in cui è necessario spostare oggetti pesanti su un'ampia distesa.

2.Ecco i componenti chiave e le caratteristiche del meccanismo di traslazione della gru:

Componenti del meccanismo di viaggio

Unità di azionamento (unità di trazione): si tratta in genere di motori elettrici che forniscono la potenza per spostare la gru. Il numero delle unità di traino può variare a seconda delle dimensioni e della portata della gru; alcune gru possono avere più motori per ciascun lato per distribuire il carico.

Riduttori: i riduttori vengono utilizzati per ridurre l'alta velocità del motore a una velocità inferiore adatta alla corsa della gru. Aumentano inoltre la coppia erogata, necessaria per spostare la gru e il suo carico.

Ruote o rulli: ruote o rulli di grandi dimensioni sono montati sugli assi e vengono azionati dal motore attraverso il cambio. Queste ruote o rulli scorrono lungo la parte superiore delle travi o dei binari della pista e sono fondamentali per un movimento stabile.

3. Il meccanismo di traslazione è uno dei componenti più critici di una gru a portale industriale, poiché determina la mobilità e il raggio d'azione della gru. Una corretta manutenzione e ispezioni regolari sono fondamentali per garantire che il meccanismo di spostamento funzioni in modo regolare e sicuro. Qualsiasi problema con questo meccanismo può avere un impatto significativo sulle prestazioni e sulla sicurezza della gru, rendendo fondamentale affrontare tempestivamente eventuali problemi.

5. Meccanismo di viaggio del carrello

1. Il meccanismo di spostamento del carrello di una gru a portale industriale è responsabile dello spostamento del paranco o del meccanismo di sollevamento orizzontalmente lungo la trave principale o il portale della gru. Ciò consente alla gru di posizionare il carico esattamente nella direzione trasversale.

2. Il meccanismo di spostamento del carrello è costituito da diversi componenti chiave:

Componenti del meccanismo di viaggio del carrello

Unità di azionamento: tipicamente un motore elettrico, l'unità di azionamento fornisce la potenza per spostare il carrello. Le dimensioni e la portata del motore dipendono dalla capacità di sollevamento della gru e dalla velocità richiesta del carrello.

Riduttore: il riduttore riduce l'elevata velocità di uscita del motore ad una velocità inferiore adatta alla corsa del carrello. Aumenta inoltre la coppia necessaria per spostare il meccanismo di sollevamento e l'eventuale carico collegato.

Ruote o rulli: il carrello scorre su ruote o rulli montati su assi. Queste ruote o rulli viaggiano lungo le flange o i binari della trave principale, consentendo al carrello di spostarsi avanti e indietro.

Sistema frenante: un sistema frenante è integrato nel carrello per controllarne il movimento e mantenerlo in posizione quando necessario. Può trattarsi di un freno meccanico, di un freno elettromeccanico o di un sistema di frenatura dinamica.

3. Il meccanismo di traslazione del carrello è fondamentale per il posizionamento preciso del carico nella direzione trasversale. Consente alla gru di posizionare i carichi con precisione in diversi punti lungo la lunghezza del portale. Una corretta manutenzione e ispezioni regolari sono essenziali per garantire che il meccanismo del carrello funzioni in modo regolare e sicuro. Qualsiasi problema con questo meccanismo può avere un impatto significativo sull'efficienza operativa e sulla sicurezza della gru, rendendo fondamentale affrontare tempestivamente eventuali problemi.

6.Ruota della gru

1. La ruota di una gru a portale industriale è un componente critico che consente alla gru di spostarsi lungo le travi o le rotaie della via di corsa. Queste ruote sono progettate per sostenere il peso della gru, il suo carico e qualsiasi ulteriore forza dinamica generata durante il funzionamento.

2.Ecco le caratteristiche e le funzioni principali delle ruote della gru:

Caratteristiche delle ruote della gru

Materiale: le ruote della gru sono generalmente realizzate con materiali ad alta- resistenza come acciaio o ghisa per garantire che possano resistere ai carichi pesanti e alle sollecitazioni coinvolti nelle operazioni di sollevamento.

Dimensioni e configurazione: la dimensione delle ruote varia a seconda della capacità e del design della gru. Possono essere più grandi per le gru più pesanti per distribuire il carico in modo più uniforme. Anche il numero di ruote per asse ed il numero di assi per gru possono variare in base alle esigenze progettuali.

3. Le ruote della gru svolgono un ruolo vitale nella mobilità e nella stabilità delle gru a portale industriali. Sono responsabili del trasferimento del peso della gru e del suo carico sulle travi o sulle rotaie della pista, consentendo al tempo stesso uno spostamento regolare. La durata e l'efficienza del movimento della gru dipendono in gran parte dalla qualità e dalle condizioni di queste ruote.

4. La corretta manutenzione delle ruote della gru, comprese le ispezioni regolari e la sostituzione tempestiva dei componenti usurati, è fondamentale per il funzionamento sicuro e affidabile della gru. Trascurare la manutenzione delle ruote può comportare un aumento dei tempi di inattività, una riduzione dell’efficienza e potenziali rischi per la sicurezza.

7. Gancio della gru

1.Il gancio di una gru a portale industriale è un componente critico che consente alla gru di sollevare e spostare vari carichi. Il gancio è il punto di contatto tra il meccanismo di sollevamento della gru e il carico, rendendolo un'interfaccia cruciale per operazioni sicure ed efficienti.

2. Ecco le caratteristiche e le funzioni principali dei ganci della gru:

Caratteristiche dei ganci per gru

Materiale: i ganci della gru sono generalmente realizzati in acciaio ad alta-resistenza o acciaio legato per garantire che possano resistere ai carichi pesanti coinvolti nelle operazioni di sollevamento. Il materiale è scelto per la sua durevolezza e resistenza all'usura

Design: il design del gancio include un'apertura nella parte superiore dove si collega alla fune, alla catena o ad un altro dispositivo di sollevamento. La parte inferiore del gancio ha una forma curva che gli consente di agganciarsi saldamente ai punti di sollevamento del carico.

Chiusura di sicurezza: molti ganci sono dotati di chiusura di sicurezza o meccanismo di bloccaggio per evitare che il carico scivoli via accidentalmente. Questo fermo deve essere aperto manualmente per rilasciare il carico nella posizione desiderata.

Classificazione del carico: ciascun gancio è classificato per carichi massimi specifici ed è essenziale utilizzare ganci classificati per i carichi previsti per garantire la sicurezza e la conformità alle normative.

Motore

Il motore di una gru a portale industriale è un componente critico che fornisce la potenza necessaria per sollevare e spostare i carichi. I motori delle gru a portale sono tipicamente elettrici e possono essere classificati in due tipologie principali in base alla loro funzione: il motore di sollevamento e il motore di traslazione (o traslazione).

Il motore di sollevamento è responsabile del sollevamento e dell'abbassamento del gancio o della benna che si aggancia al carico. La funzione principale di questo motore è controllare il movimento verticale del meccanismo di caricamento della gru.

I motori per gru sono il motore delle gru a portale industriali, poiché forniscono l'energia necessaria sia per le operazioni di sollevamento che di spostamento. Le prestazioni, l'affidabilità e la sicurezza della gru dipendono fortemente dall'efficienza e dalla durata dei motori. La corretta selezione, manutenzione e ispezioni regolari di questi motori sono fondamentali per garantire che la gru funzioni in modo regolare e sicuro. Qualsiasi problema con i motori può portare a inefficienze operative, aumento dei tempi di fermo e potenziali rischi per la sicurezza, rendendo essenziale una tempestiva attenzione ai problemi del motore.

.

Sistema di allarme sonoro e luminoso e finecorsa

1. Le gru a portale industriali sono dotate di un sistema di allarme acustico e luminoso e di interruttori di finecorsa per migliorare la sicurezza e l'efficienza operativa. Questi componenti svolgono un ruolo cruciale nella prevenzione degli incidenti e nel garantire che la gru funzioni entro i parametri designati.

2. Sistema di allarme acustico e luminoso

Il sistema di allarme acustico e luminoso è progettato per avvisare il personale nelle vicinanze della gru circa il suo stato operativo. Questo sistema è particolarmente importante negli ambienti in cui la gru opera in stretta prossimità dei lavoratori o dove la visibilità è limitata.

3.Interruttori di limite

Gli interruttori di finecorsa sono dispositivi elettronici che fungono da caratteristiche di sicurezza critiche sulle gru a portale industriali. Rilevano la posizione della gru o dei suoi componenti e interrompono l'alimentazione quando la gru raggiunge i limiti operativi, prevenendo potenziali incidenti e danni.

4. Sia il sistema di allarme acustico e luminoso che i finecorsa sono parte integrante del funzionamento sicuro delle gru a portale industriali. Il sistema di allarme garantisce che il personale sia consapevole dei movimenti della gru e dello stato operativo, riducendo il rischio di collisioni o altri pericoli. Gli interruttori di finecorsa, invece, automatizzano la sicurezza impedendo fisicamente alla gru di funzionare oltre i limiti di progettazione. Insieme, questi sistemi contribuiscono a un luogo di lavoro più sicuro e proteggono sia l'attrezzatura della gru che il personale che lavora nelle sue vicinanze. Una corretta manutenzione e test regolari di questi sistemi sono essenziali per garantire che funzionino in modo affidabile ed efficace.

10.Dispositivi di sicurezza

Dispositivi di protezione da sovraccarico

I dispositivi di protezione da sovraccarico sono progettati per impedire alla gru di funzionare oltre i limiti di carico di lavoro sicuri. Questi dispositivi monitorano il carico sollevato e invieranno un avviso o spegneranno la gru se il carico supera il limite specificato. Questo è fondamentale per prevenire danni strutturali alla gru ed evitare incidenti che possono verificarsi a causa del sovraccarico.

Interruttori di limite

Come accennato in precedenza, gli interruttori di fine corsa arrestano automaticamente la gru quando si avvicina alla fine del suo raggio d'azione o quando uno qualsiasi dei suoi componenti raggiunge i limiti operativi. Questi interruttori sono essenziali per evitare che la gru superi i suoi limiti fisici, il che potrebbe causare danni alla struttura o collisione con ostacoli.

Dispositivi anti-collisione

I dispositivi anticollisione- sono particolarmente importanti negli ambienti in cui più gru operano nelle immediate vicinanze o in cui è presente un traffico terrestre significativo. Questi dispositivi utilizzano sensori, telecamere o altre tecnologie per rilevare la presenza di altri oggetti sul percorso della gru e avvisare l'operatore o arrestare automaticamente il movimento della gru per evitare una collisione.

Pulsanti di arresto di emergenza

I pulsanti di arresto di emergenza sono controlli azionati manualmente che consentono all'operatore della gru o a qualsiasi personale autorizzato di interrompere immediatamente tutte le operazioni della gru in caso di emergenza. Questi pulsanti sono posizionati strategicamente a portata di mano dell'operatore e sono spesso rossi e ben visibili.

Sistemi frenanti

I sistemi frenanti sulle gru a portale industriali sono progettati per mantenere il carico saldamente in posizione quando non è in movimento e per fornire un arresto controllato durante le operazioni. Questi freni possono essere meccanici, elettrici o una combinazione di entrambi e sono fondamentali per prevenire movimenti imprevisti del carico che potrebbero causare incidenti.

Indicatori di livellamento

Gli indicatori di livellamento vengono utilizzati per garantire che la gru sia livellata durante il funzionamento, soprattutto durante il sollevamento di carichi precisi o delicati. Il sollevamento irregolare può causare lo spostamento dei carichi, con conseguente perdita di controllo e incidenti. Questi indicatori aiutano gli operatori a mantenere l'equilibrio e la stabilità della gru.

Indicatori del carico di lavoro sicuro

Gli indicatori del carico di lavoro sicuro indicano chiaramente la capacità di carico massima sicura per la gru. Queste informazioni sono fondamentali per gli operatori per garantire che la gru non sia sovraccarica e funzioni entro le specifiche di progettazione.

11.Modalità di controllo

1.Controllo manuale

Intervento diretto: l'operatore della gru controlla direttamente i movimenti di sollevamento e traslazione della gru utilizzando volantini, leve o pulsanti. Questa modalità richiede operatori esperti che possano sincronizzare manualmente i movimenti per ottenere il posizionamento desiderato del carico.

Meccanismi semplici: i sistemi di controllo manuale sono generalmente più semplici nella progettazione e possono essere meno soggetti a guasti complessi.

Precisione limitata: la precisione dei movimenti della gru è limitata all'abilità e all'esperienza dell'operatore.

2.Controllo semi-automatico

Operazione assistita: l'operatore della gru utilizza dispositivi di controllo come joystick o interruttori a levetta per comandare la gru, ma il sistema include funzionalità automatizzate che aiutano a controllare la velocità e la sincronizzazione.

Sicurezza migliorata: i sistemi semi-automatici spesso includono funzionalità di sicurezza come arresti automatici ai limiti di carico o di viaggio.

Maggiore efficienza: questi sistemi possono migliorare l’efficienza operativa riducendo la necessità di operatori altamente qualificati.

3. Controllo completamente automatico

Controller logico programmabile (PLC): le operazioni della gru sono governate da un PLC, che può essere programmato per eseguire automaticamente sequenze specifiche di operazioni.

Controllo preciso: i sistemi completamente automatici offrono un controllo preciso sui movimenti della gru, consentendo l'esecuzione coerente di manovre complesse.

Riduzione dell’errore umano: i sistemi automatizzati riducono il potenziale di errore umano, migliorando la sicurezza e l’affidabilità.

Funzionamento a distanza: in alcuni casi, le gru completamente automatiche possono essere azionate a distanza, allontanando l'operatore da ambienti potenzialmente pericolosi.

4.Radiocontrollo

Funzionamento wireless: l'operatore della gru utilizza trasmettitori radio per controllare la gru a distanza, il che può essere particolarmente utile in ambienti in cui il contatto visivo con la gru è limitato.

Maggiore flessibilità: il radiocomando consente agli operatori di muoversi liberamente nell'area di lavoro mantenendo il controllo della gru.

Considerazioni sulla sicurezza: È necessario adottare misure di sicurezza e gestione della frequenza adeguate per prevenire interferenze o funzionamento non autorizzato della gru.

5.Controllo del computer

Sistemi avanzati: alcune gru a portale possono utilizzare sistemi informatici che integrano funzionalità avanzate come visione artificiale, intelligenza artificiale e analisi dei dati per ottimizzare le operazioni.

Raccolta dati: le gru controllate da computer- possono raccogliere dati operativi, che possono essere utilizzati per la pianificazione della manutenzione e l'ottimizzazione operativa.

Opzioni di interfaccia: gli operatori possono interagire con la gru tramite touch screen o altre interfacce avanzate, fornendo feedback dettagliati e opzioni di controllo.

12.Schizzo

Vantaggi della gru a cavalletto a doppia trave con avvolgicavo

1. Alimentazione affidabile e continua

Il sistema avvolgicavo fornisce energia elettrica stabile durante le operazioni di viaggio lunghe. L'avvolgimento e lo svolgimento automatici impediscono il trascinamento, la torsione e il danneggiamento del cavo, garantendo il funzionamento ininterrotto della gru.

2. Elevata capacità di carico e struttura robusta

Il design a doppia trave (doppia trave) offre eccellente rigidità e resistenza al carico-rendendo la gru adatta per applicazioni di sollevamento da medie a ultra-pesanti.

3. Funzionamento regolare e preciso

Dotata di sistemi di azionamento avanzati e di controllo VFD opzionale, la gru consente accelerazioni, decelerazioni e posizionamenti accurati, riducendo l'oscillazione del carico e migliorando la sicurezza di movimentazione.

4. Adatto per viaggi a lunga distanza

Rispetto ai sistemi a festone, l'alimentazione con avvolgicavo è ideale per piste lunghe, fornendo una trasmissione di potenza efficiente con una minore usura meccanica.

5. Elevata sicurezza operativa

I dispositivi di sicurezza integrati come la protezione da sovraccarico, gli interruttori di finecorsa, l'arresto di emergenza e i sistemi anticollisione migliorano la sicurezza operativa complessiva e riducono i rischi di incidenti.

6. Bassi costi di manutenzione

Il sistema avvolgicavo chiuso riduce al minimo l'esposizione e l'usura del cavo, prolungandone la durata e riducendo la frequenza di manutenzione e i tempi di fermo.

7. Eccellenti prestazioni all'aperto

Progettata per ambienti di lavoro esterni e difficili, la gru è dotata di componenti elettrici-resistenti agli agenti atmosferici e rivestimenti anti-corrosione.

8. Personalizzazione flessibile

La portata, l'altezza di sollevamento, la velocità di spostamento, la modalità di controllo e il tipo di avvolgicavo possono essere personalizzati per soddisfare i requisiti specifici del sito e del progetto.

9. Funzionamento efficiente dal punto di vista energetico

Motori efficienti e azionamenti a frequenza variabile aiutano a ridurre il consumo energetico mantenendo prestazioni elevate.

10. Ampia gamma di applicazioni

Adatto per la costruzione di ponti, cantieri prefabbricati, impianti di fabbricazione dell'acciaio, cantieri navali, centrali elettriche e movimentazione di materiali industriali pesanti.

ILGru a cavalletto a doppia trave con avvolgicavoè ampiamente utilizzato nelle operazioni di movimentazione di materiali all'aperto e su-viaggi lunghi in cui sono richieste elevata capacità di sollevamento, prestazioni stabili e alimentazione affidabile.

1. Costruzione di ponti e ferrovie

Utilizzato per il sollevamento e il trasportotravi prefabbricate in calcestruzzo, segmenti di ponti e travinei cantieri di costruzione di ponti e ferrovie.

2. Cantieri di calcestruzzo prefabbricato

Ideale per la movimentazionetravi prefabbricate, solette, colonne e grandi componenti in calcestruzzo, garantendo un posizionamento preciso e un movimento sicuro.

3. Impianti di fabbricazione di strutture in acciaio

Applicatoassemblaggio, carico e scarico della struttura in acciaiodi componenti, telai e moduli in acciaio pesante.

4. Cantieri navali e industria marittima

Adatto per il sollevamentoblocchi di navi, componenti marini e attrezzature pesantinei cantieri di costruzione e riparazione navale.

5. Centrali elettriche e industria pesante

Utilizzato inprogetti di energia termica, idroelettrica ed eolicaper la movimentazione di turbine, generatori, trasformatori e grandi apparecchiature meccaniche.

6. Porti e grandi depositi

Manigliecontenitori, macchinari, bobine di acciaio e materiali sfusiin cortili aperti dove è richiesta una lunga distanza da percorrere.

7. Siti minerari e metallurgici

Richiestoinstallazione, manutenzione e movimentazione dei materialinelle miniere e negli impianti metallurgici.

8. Grandi officine all'aperto e cantieri logistici

Fornisce soluzioni di sollevamento efficienti permagazzini all'aperto su larga scala-, centri logistici e piazzali industriali.

1. Progettazione e ingegneria

Ingegneria dettagliata: sviluppo di disegni e specifiche tecniche dettagliate, tra cui la trave principale, il paranco, il carrello, i carrelli terminali e altri componenti.

Simulazione e modellazione: utilizza strumenti di progettazione assistita da computer (CAD) e simulazione per modellare le prestazioni della gru e ottimizzarne la progettazione.

2. Selezione dei materiali

Specifiche dei materiali: seleziona materiali di alta-qualità che soddisfino i requisiti di robustezza, durata e resistenza al calore. I materiali comuni includono acciaio ad alta-resistenza, leghe e rivestimenti specializzati.

Approvvigionamento: approvvigionarsi di materiali da fornitori approvati, garantendo che soddisfino gli standard di qualità e certificazione necessari.

3. Fabbricazione dei componenti

Taglio e modellatura: taglia e modella le materie prime nei componenti richiesti, come travi, colonne e staffe. Ciò può comportare processi come il taglio al plasma, il taglio laser e la lavorazione meccanica. Saldatura e assemblaggio: Saldare insieme i componenti per formare gli elementi strutturali della gru. Ciò include la saldatura della trave principale, dei carrelli terminali e di altre parti-portanti.

4. Assemblea

Sotto-assiemi: assembla singoli componenti, come il sistema di sollevamento, il carrello e i carrelli terminali, in sotto-assiemi. Ciò comporta l'assemblaggio delle parti e la garanzia del corretto allineamento.Assemblaggio principale: combina i sottogruppi-per costruire la struttura completa della gru. Ciò include il montaggio del paranco e del carrello sulla trave principale, il fissaggio dei carrelli terminali e l'installazione dei sistemi di controllo.

5. Integrazione dei sistemi

Impianti elettrici: installazione di componenti elettrici, inclusi motori, pannelli di controllo, cablaggi e sensori. Assicurarsi che gli impianti elettrici della gru siano adeguatamente integrati e testati.

Sistemi di controllo: implementare e configurare sistemi di controllo, come controller logici programmabili (PLC), telecomandi e dispositivi di sicurezza. Verificare che i sistemi di controllo funzionino correttamente e siano calibrati.

6. Test e garanzia di qualità

Test pre-operativi: condurre test pre-operativi per verificare la funzionalità della gru, inclusi test di carico, test operativi dei meccanismi di sollevamento e di spostamento e controlli del sistema di controllo.

Test di sicurezza: verificare che le funzionalità di sicurezza, come finecorsa, allarmi e arresti di emergenza, funzionino correttamente e soddisfino gli standard di sicurezza.

Ispezione: eseguire un'ispezione dettagliata della struttura e dei componenti della gru per garantire la conformità alle specifiche di progettazione e agli standard di qualità.

7. Regolazioni finali e calibrazione

Messa a punto-: apporta tutte le modifiche necessarie per ottimizzare le prestazioni della gru e garantire un funzionamento regolare. Ciò può includere la calibrazione dei sensori, la regolazione dei controlli e la messa a punto-del sistema di sollevamento.

Documentazione: preparare e rivedere la documentazione, inclusi manuali operativi, guide di manutenzione e istruzioni di sicurezza.

8. Consegna e installazione

Trasporto: organizzare il trasporto della gru al luogo di installazione, assicurandosi che venga movimentata e spedita in modo sicuro per evitare danni.

Installazione: supervisionare l'installazione della gru presso la struttura del cliente, compreso l'assemblaggio, l'allineamento e il collegamento alle fonti di alimentazione e ai sistemi di controllo.

Formazione: fornire formazione agli operatori e al personale di manutenzione per garantire che abbiano familiarità con il funzionamento della gru e le procedure di sicurezza.

9. Messa in servizio e consegna

Messa in servizio: esegui test finali di messa in servizio per verificare che la gru funzioni correttamente in condizioni reali-e soddisfi le specifiche prestazionali.

Consegna: consegnare ufficialmente la gru al cliente, fornendo tutta la documentazione necessaria, inclusi certificati di conformità, informazioni sulla garanzia e programmi di manutenzione.

Ispezione dei materiali

Ispezione di qualità: viene effettuato un severo controllo di qualità sulle materie prime acquistate per garantire che soddisfino i requisiti di progettazione e gli standard nazionali.

Stoccaggio dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenire corrosione o danni.

Taglio e Formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno.

Processo di formatura: forma la lamiera d'acciaio attraverso piegatura, laminazione, saldatura e altri processi per produrre la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizza tecnologie di test non-distruttivi (come test a ultrasuoni e radiografici) per ispezionare le saldature per garantire che non siano presenti crepe o altri difetti.

Lavorazione

Lavorazione di precisione: la lavorazione di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne l'accuratezza dimensionale e la qualità della superficie.

Assemblaggio dell'intera macchina

Assemblaggio generale: sulla base del pre-assemblaggio, viene eseguito l'assemblaggio complessivo della gru, compresa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di camminamento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, compreso il test di sollevamento, camminata, sterzo e altre funzioni. L'ingombro complessivo del carroponte assemblato viene controllato per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anti-corrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru; i metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura del primer: spruzzare primer anti-corrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura della finitura Spruzzatura del colore: Spruzzare la finitura in base alle esigenze del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in conformità con le specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Accettazione in sito-: il cliente effettua l'accettazione in sito-della gru in base ai requisiti contrattuali e alle specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Rettifica del problema: se vengono riscontrati problemi, il produttore deve risolverli in tempo per garantire che l'apparecchiatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.

Etichetta sexy: avvolgicavo gru a portale a doppia trave con avvolgicavo, Cina avvolgicavo gru a portale a doppia trave con avvolgicavo produttori, fornitori, fabbrica
