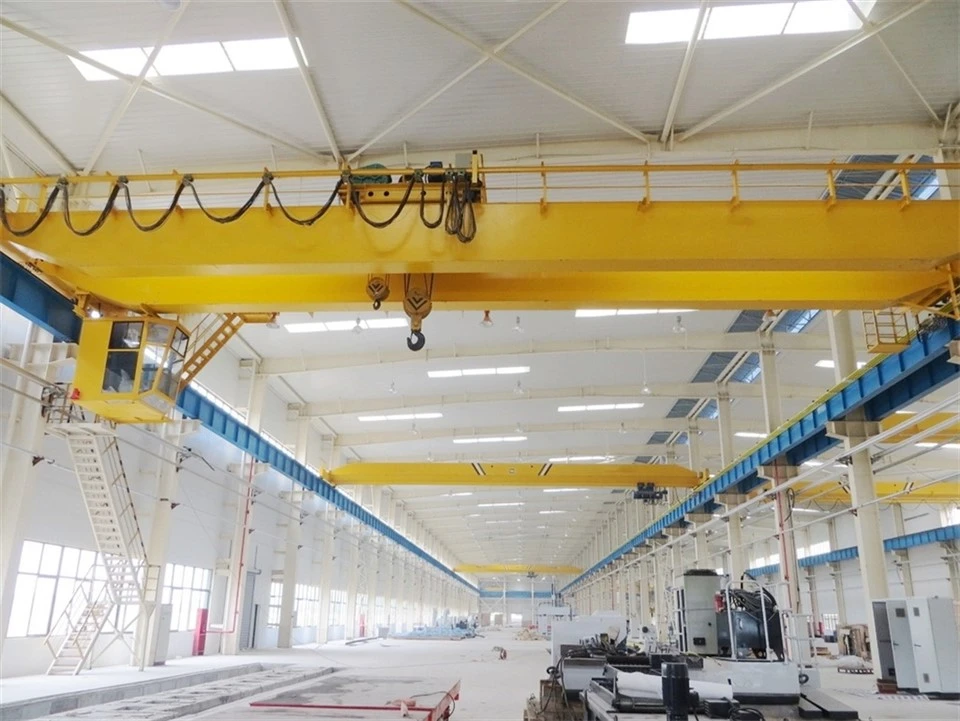

Azienda di gru a ponte



Una gru a ponte, nota anche come gru a ponte, è un tipo di attrezzatura di sollevamento utilizzata per spostare carichi pesanti in ambienti industriali come fabbriche, magazzini, cantieri navali e cantieri edili. È costituita da piste parallele con un ponte mobile che attraversa lo spazio. Un paranco, che è il componente di sollevamento, si muove lungo il ponte per sollevare e trasportare materiali.

Componenti chiave:

Ponte: la struttura principale che attraversa l'area di lavoro.

Paranco: utilizzato per sollevare e abbassare il carico.

Carrello: sposta l'argano orizzontalmente lungo il ponte.

Piste: rotaie che sostengono il ponte durante il suo spostamento attraverso l'area.

Sistema di controllo: azionato manualmente o automaticamente per controllare il movimento della gru.

3. Applicazioni:

Produzione: trasporto di macchinari e materiali pesanti.

Magazzinaggio: carico e scarico delle merci.

Edilizia: movimentazione di acciaio, cemento e altri materiali da costruzione.

Costruzione navale: sollevamento di componenti di grandi dimensioni durante l'assemblaggio.

4. In sintesi, le gru a ponte sono essenziali per movimentare in modo efficiente materiali grandi e pesanti, aumentando la produttività e garantendo la sicurezza in vari settori industriali.

Altezza di sollevamento massima: 10 m, 15 m, 6 m, 20 m, altro

Garanzia dei componenti principali: 1 anno

Garanzia: 1 anno

Peso (KG):2000 kg

Velocità di sollevamento: 5-15M/MIN

Capacità di sollevamento: 1 tonnellata -20 tonnellata

Fonte di alimentazione: trifase 380 V 50 Hz

Componenti principali: PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggio, pompa

Luogo di origine:Henan, Cina

Caratteristica: gru a ponte

Condizione:Nuovo



1. Trave principale

1. La trave principale (nota anche come trave del ponte) di una gru a ponte è un componente cruciale che attraversa lo spazio tra i supporti della gru. Sostiene il carico durante il sollevamento e garantisce un funzionamento regolare e stabile della gru.

2. La trave principale supporta il paranco e il carrello, che si muovono lungo di essa per sollevare e trasportare carichi. Distribuisce uniformemente il peso del carico alle strutture di supporto della gru. Ci sono due travi principali per carichi più pesanti. Questo design aumenta la capacità e la stabilità della gru. Ci sono due travi principali per carichi più pesanti. Questo design aumenta la capacità e la stabilità della gru.

3. Sono necessarie ispezioni regolari per verificare la presenza di fratture da stress, deformazioni o altri segni di usura, al fine di garantire un funzionamento sicuro.

4. La trave principale della gru a ponte è un componente critico progettato per resistere a condizioni operative estreme. Il suo design robusto, la resistenza al calore e la capacità di carico assicurano che la gru possa gestire in modo sicuro ed efficiente i rigori del trasporto di metallo fuso, contribuendo all'affidabilità complessiva della gru a ponte.

Sistema di sollevamento

Il sistema di sollevamento di una gru a ponte è responsabile del sollevamento, dell'abbassamento e della tenuta dei carichi. Questo sistema è il fulcro della funzionalità della gru ed è costituito da vari componenti che lavorano insieme per eseguire le attività di sollevamento in modo efficiente e sicuro.

2. Riepilogo dei componenti del sistema di sollevamento:

Argano: motore, tamburo e meccanismo di controllo.

Cavo metallico/catena: trasporta il carico.

Sistema di carrucole (pulegge): guida la fune o la catena.

Gancio: si aggancia al carico.

Carrello: sposta il paranco lungo la gru.

Finecorsa: proteggono dal sollevamento o dall'abbassamento eccessivo.

Sensore di carico: garantisce un sollevamento sicuro monitorando il carico.

Sistema di controllo: aziona il sistema di sollevamento.

Sistema frenante: mantiene il carico in posizione.

Riduttore: fornisce la coppia per il sollevamento.

Insieme, questi componenti formano un sistema coeso che consente alla gru di sollevare, spostare e posizionare carichi pesanti in modo sicuro ed efficiente.







3.Finetrasporto

1. Il carrello terminale (chiamato anche carrello terminale) di una gru a ponte è un componente essenziale che supporta la trave principale e consente alla gru di muoversi lungo la pista. Svolge un ruolo cruciale nel consentire il movimento orizzontale della gru e garantire la stabilità della struttura.

2. Il carrello terminale sostiene la trave principale o il ponte della gru, agganciandosi a entrambi i lati della trave e trasportando il carico durante il movimento della gru.

3. Riepilogo dei componenti del carrello terminale:

Ruote: Ruote flangiate o piatte per uno spostamento fluido lungo le rotaie.

Motore di azionamento: alimenta il movimento della gru.

Cambio: trasmette la potenza dal motore alle ruote.

Paraurti: assorbe gli urti e previene i danni.

Interruttori di fine corsa: arrestano automaticamente la gru alle estremità della pista.

Morsetto per rotaie: fissa la gru alle rotaie durante il riposo o in caso di vento.

Design: costruzione in acciaio ad alta resistenza per una maggiore durata.

4. In sostanza, il carrello terminale svolge un ruolo fondamentale nel garantire la mobilità orizzontale e la stabilità della gru durante l'esecuzione delle attività di movimentazione del carico.

4. Meccanismo di spostamento della gru

1. Il meccanismo di spostamento della gru di una gru a ponte consente il movimento orizzontale della gru lungo la pista, consentendole di trasportare carichi su un'ampia area. Questo sistema è costituito da motori, riduttori, ruote e sistemi di controllo che lavorano insieme per muovere la gru in modo fluido e preciso.

2. Riepilogo dei componenti del meccanismo di viaggio:

Motore di azionamento: alimenta il movimento della gru.

Cambio: fornisce coppia e controlla la velocità.

Ruote: scorrono lungo le rotaie della pista.

Carrello terminale: ospita le ruote e supporta il movimento.

Rotaie della pista: forniscono il percorso per il movimento della gru.

Sistema di controllo: gestisce il movimento della gru.

Sistema frenante: garantisce l'arresto sicuro della gru.

Finecorsa: proteggono la gru dalla corsa eccessiva.

Tecnologia anti-oscillazione: riduce l'oscillazione del carico per un funzionamento più sicuro.

3.In conclusione, il meccanismo di spostamento della gru assicura che la gru possa muoversi orizzontalmente lungo le travi della pista in modo efficiente, trasportando carichi attraverso l'area di lavoro mantenendo stabilità e sicurezza. Una corretta manutenzione e controllo di questo sistema sono essenziali per il funzionamento sicuro della gru a ponte.

5. Meccanismo di spostamento del carrello

1. Il meccanismo di spostamento del carrello di una gru a ponte consente al paranco e al carrello di muoversi orizzontalmente lungo la trave principale (o le travi) della gru. Questo sistema fornisce un movimento laterale preciso del carico all'interno della campata della gru e integra il movimento complessivo della gru lungo la pista.

2. Riepilogo dei componenti del meccanismo di spostamento del carrello:

Telaio del carrello: supporta il paranco e i componenti di movimento.

Motore di azionamento: aziona il movimento orizzontale del carrello.

Cambio: trasferisce la potenza del motore alle ruote.

Ruote: Scorrono lungo i binari della trave principale.

Sistema ferroviario: guida il movimento del carrello.

Sistema frenante: assicura arresti controllati e mantiene il carrello in posizione.

Sistema di controllo: gestisce il movimento del carrello tramite telecomando, telecomando o comando in cabina.

Finecorsa: impediscono al carrello di viaggiare troppo.

Paracolpi: assorbono gli urti e prevengono i danni.

3. Il meccanismo di spostamento del carrello è essenziale per spostare lateralmente il paranco e il carico lungo la/le trave/i della gru, offrendo flessibilità e precisione nella movimentazione del carico su un'ampia area di lavoro. Una manutenzione e un controllo adeguati garantiscono la sicurezza, l'efficienza e la longevità del sistema della gru a ponte.

6.Ruota della gru

1. Le ruote della gru di una gru a ponte sono componenti cruciali che facilitano il movimento della gru lungo le sue travi di pista. Queste ruote sono montate sui carrelli terminali e sul carrello, consentendo sia all'intera gru che al carrello di muoversi orizzontalmente. Sono progettate per supportare carichi pesanti, ridurre l'attrito e garantire un movimento fluido e preciso.

2. La funzione principale delle ruote della gru è quella di consentire alla gru di spostarsi lungo le travi della pista e al carrello di muoversi lungo le travi. Le ruote della gru sostengono il peso della gru, del paranco e del carico sollevato, distribuendo questo peso uniformemente sulle rotaie. Le ruote della gru flangiate aiutano a mantenere il corretto allineamento della gru o del carrello sulle rotaie, prevenendone il deragliamento.

3. Riepilogo dei componenti e delle funzioni della ruota della gru:

Battistrada della ruota: superficie a contatto con la rotaia, progettata per resistere all'usura.

Flangia della ruota: mantiene la ruota allineata sulla rotaia e ne impedisce il deragliamento.

Asse e cuscinetti: supportano la rotazione della ruota e riducono l'attrito.

Mozzo: collega la ruota all'asse, garantendo integrità strutturale.

Materiale: solitamente realizzato in acciaio forgiato per garantire durevolezza e resistenza.

Manutenzione: lubrificazione, ispezione e allineamento regolari sono essenziali per la longevità e la sicurezza.

4. Le ruote della gru sono essenziali per il funzionamento regolare ed efficiente delle gru a ponte, assicurando che la gru possa muoversi in modo sicuro ed efficace lungo la sua pista. Una manutenzione regolare e una corretta selezione delle ruote della gru sono fondamentali per mantenere le prestazioni e la sicurezza della gru.





7. Gancio per gru

1. Il gancio della gru è uno dei componenti più critici di una gru a ponte, responsabile dell'attacco e del supporto del carico durante le operazioni di sollevamento. Collega il meccanismo di sollevamento della gru al carico e deve essere durevole, robusto e sicuro per gestire i carichi pesanti tipici delle operazioni della gru.

2. Il gancio della gru viene utilizzato per agganciare vari dispositivi di sollevamento (imbracature, catene, grilli, ecc.) al carico da sollevare. Movimentazione del carico: fornisce un collegamento sicuro tra il meccanismo di sollevamento della gru (solitamente un cavo metallico o un paranco a catena) e il carico, garantendo un sollevamento e uno spostamento sicuri. Controllo del carico: un gancio ben progettato garantisce che il carico sia bilanciato e correttamente allineato durante il sollevamento, riducendo al minimo il rischio di incidenti.

3. Riepilogo dei componenti e delle funzioni del gancio della gru:

Corpo del gancio: sostiene il carico e trasferisce la forza di sollevamento. Fermo di sicurezza: impedisce alle imbracature o alle catene di scivolare via dal gancio. Gambo/Occhio: collega il gancio al paranco o al meccanismo di sollevamento. Cuscinetto/Girevole: consente la rotazione per evitare che la fune si attorcigli. Materiale: acciaio forgiato o legato per resistenza e durata.

4.Il gancio della gru è una parte indispensabile dei sistemi di gru a ponte, responsabile del collegamento sicuro del carico al meccanismo di sollevamento. Il suo design, il materiale e la corretta manutenzione sono essenziali per garantire operazioni di gru sicure ed efficienti. Ispezioni regolari, rispetto dei limiti di carico e garanzia di una corretta distribuzione del carico sono essenziali per prevenire incidenti e garantire la longevità del gancio.





Motore

1.Il motore di una gru a ponte è un componente fondamentale che fornisce la potenza meccanica necessaria per sollevare, abbassare e spostare carichi pesanti. I motori nelle gru a ponte possono essere classificati in base alle loro funzioni, come sollevamento, movimento del carrello o traslazione della gru. Questi motori devono essere robusti e affidabili, poiché gestiscono carichi significativi e sono essenziali per il funzionamento sicuro ed efficiente della gru.

2. I motori delle gru a ponte sono classificati in base alla loro potenza in uscita, solitamente misurata in kilowatt (kW) o cavalli vapore (HP). La potenza nominale determina il carico massimo che la gru può sollevare e la velocità a cui può funzionare.

3. Riepilogo dei motori delle gru:

Motore di sollevamento: alimenta il meccanismo di sollevamento, responsabile del movimento verticale. Motore del carrello: controlla il movimento orizzontale del carrello lungo il ponte. Motore di traslazione della gru: sposta l'intera gru lungo le travi della pista.

Sistema di allarme sonoro e luminoso e finecorsa

1. Il sistema di allarme acustico e luminoso e i finecorsa sono caratteristiche di sicurezza essenziali delle gru a ponte, progettate per garantire un funzionamento sicuro e prevenire incidenti.

2. Sistema di allarme sonoro e luminoso

Scopo: Avvisi di sicurezza: il sistema di allarme acustico e luminoso viene utilizzato per avvisare gli operatori e il personale sullo stato operativo della gru, su potenziali pericoli o problemi di sicurezza. Segnali di avvertimento: fornisce avvisi sia acustici che visivi per garantire che gli avvisi siano visibili in varie condizioni, come in ambienti rumorosi o aree con scarsa visibilità.

3. Finecorsa

Scopo: prevenire la sovracorsa: gli interruttori di finecorsa vengono utilizzati per impedire alla gru di muoversi oltre il raggio di movimento previsto, proteggendo sia la gru stessa sia l'ambiente circostante da eventuali danni. Sicurezza: assicurano che la gru non superi i suoi limiti operativi, prevenendo così incidenti e guasti alle apparecchiature.

4.Riepilogo

Sistema di allarme sonoro e luminoso:

Scopo: fornisce avvisi acustici e visivi per migliorare la sicurezza e avvisare gli operatori e il personale sullo stato della gru o su potenziali pericoli.

Componenti: include clacson o sirene (acustici) e luci lampeggianti o fari (visivi). Funzioni: avvisa dello stato operativo, delle condizioni di sovraccarico e delle emergenze.

Interruttori di finecorsa:

Scopo: impedisce alla gru di muoversi oltre i limiti operativi designati, proteggendo sia l'attrezzatura che l'ambiente.

Tipi: includono interruttori di finecorsa di corsa, interruttori di finecorsa di sollevamento e interruttori di arresto di emergenza. Componenti: presentano contatti e attuatori meccanici o elettronici che arrestano la gru in posizioni predeterminate.

Sia il sistema di allarme acustico e luminoso che i finecorsa svolgono un ruolo fondamentale nel garantire il funzionamento sicuro ed efficiente delle gru a ponte, contribuendo a prevenire incidenti e a mantenere l'integrità operativa.

10.Dispositivi di sicurezza

1. Finecorsa

1.1. Finecorsa di corsa

Scopo: impedire che la gru si muova oltre il percorso di spostamento designato (movimento orizzontale).

Funzione: interrompe automaticamente l'alimentazione al motore o attiva un allarme quando la gru raggiunge la fine del suo raggio di azione.

1.2. Finecorsa di sollevamento

Scopo: arrestare il meccanismo di sollevamento quando raggiunge l'altezza di sollevamento massima o minima.

Funzione: impedisce che il gancio o il carico si muovano troppo in alto o troppo in basso, evitando potenziali danni.

1.3. Interruttori di arresto di emergenza

Scopo: interrompere immediatamente tutte le operazioni della gru in caso di emergenza.

Funzione: può essere attivato manualmente dall'operatore o attivato automaticamente se viene rilevato un guasto critico.

2. Protezione da sovraccarico

2.1. Interruttore di limite di sovraccarico

Scopo: impedire che la gru sollevi carichi superiori alla sua capacità nominale.

Funzione: monitora il peso del carico e attiva un allarme o arresta il meccanismo di sollevamento se il carico supera il limite di funzionamento sicuro.

2.2. Cella di carico

Scopo: misurare il peso del carico e fornire dati per i sistemi di protezione da sovraccarico.

Funzione: fornisce informazioni in tempo reale sul peso del carico al sistema di controllo della gru, contribuendo a prevenire situazioni di sovraccarico.

3. Sistema anti-due blocchi

3.1. Dispositivo anti-due blocchi

Scopo: impedire che il gancio entri in contatto con il meccanismo di sollevamento o con altre parti della gru.

Funzione: rileva quando il gancio è troppo vicino al paranco e impedisce un ulteriore sollevamento per evitare danni.

4. Prevenzione delle collisioni con gru

4.1. Sensori di collisione

Scopo: evitare collisioni tra la gru e altri oggetti o gru nelle vicinanze.

Funzione: utilizza sensori per rilevare gli ostacoli e arrestare o regolare automaticamente il movimento della gru per evitare collisioni.

4.2. Sensori di prossimità

Scopo: rilevare la presenza di oggetti o personale in prossimità della gru.

Funzione: attivare avvisi o arrestare la gru se viene rilevato un oggetto o una persona in un'area pericolosa.

5. Interblocchi di sicurezza

5.1. Sistema di freno di sollevamento

Scopo: impedire la discesa incontrollata del carico in caso di guasto del motore del paranco.

Funzione: attiva automaticamente i freni per mantenere saldamente in posizione il carico in caso di malfunzionamento.

5.2. Sistema frenante del carrello

Scopo: garantire che il carrello rimanga in posizione quando non è in funzione.

Funzione: attiva i freni per impedire movimenti indesiderati del carrello, soprattutto in pendenza.

11. Modalità di controllo

1. Controllo manuale

Controllo dell'operatore: in modalità manuale, la gru è azionata direttamente da un operatore umano mediante i comandi posizionati nella cabina dell'operatore della gru o tramite un telecomando portatile. Dispositivi di controllo: gli operatori utilizzano joystick, pulsanti e leve per controllare i movimenti della gru, tra cui le operazioni di sollevamento, traslazione e carrello.

2. Controllo automatico

Sistemi automatizzati: in modalità automatica, la gru è controllata da un sistema computerizzato o da un controllore logico programmabile (PLC) che gestisce le sue operazioni in base a programmi o sequenze preimpostati. Caratteristiche di controllo: il sistema può essere programmato per eseguire attività specifiche, come sollevamento, spostamento e posizionamento, con elevata precisione e ripetibilità.

3. Controllo remoto

Controllo wireless: gli operatori utilizzano un'unità di controllo remoto wireless per azionare la gru da una distanza di sicurezza. Ciò può essere particolarmente utile in ambienti pericolosi o quando la gru movimenta metallo fuso. Caratteristiche di controllo: i controlli remoti in genere includono pulsanti o joystick per gestire varie funzioni della gru e possono offrire schermi di visualizzazione per dati e diagnosi in tempo reale. Vantaggi: migliora la sicurezza consentendo agli operatori di rimanere a una distanza di sicurezza dalle operazioni della gru.



12.Schizzo





1. Capacità di movimentazione del carico migliorate

Sollevamento di carichi pesanti: le gru a ponte sono progettate per sollevare e spostare carichi molto pesanti, il che le rende ideali per settori quali produzione, edilizia e magazzinaggio.

Elevata capacità: possono movimentare oggetti grandi e ingombranti che potrebbero essere difficili o impossibili da spostare con altri tipi di attrezzature di sollevamento.

2. Maggiore sicurezza

Riduzione della movimentazione manuale: automatizzando il sollevamento e lo spostamento di carichi pesanti, le gru a ponte riducono notevolmente il rischio di infortuni per il personale rispetto ai metodi di sollevamento manuali.

Dispositivi di sicurezza: Dotate di dispositivi di sicurezza quali finecorsa, protezione da sovraccarico e sistemi di arresto di emergenza, le gru a ponte contribuiscono a prevenire gli incidenti e a garantire un funzionamento sicuro.

3. Maggiore efficienza

Operazioni più rapide: le gru a ponte possono spostare i carichi in modo rapido ed efficiente, velocizzando il processo di produzione e riducendo i tempi di fermo.

Funzionamento continuo: sono progettati per un utilizzo ad alta frequenza e possono funzionare ininterrottamente, migliorando la produttività complessiva.

4. Utilizzo dello spazio

Ottimizzazione dello spazio a pavimento: operando in altezza, queste gru liberano prezioso spazio a pavimento per altre attività o per lo stoccaggio, sfruttando meglio l'area disponibile.

Design compatto: la capacità di sollevamento verticale consente un utilizzo più efficiente dello spazio in ambienti con spazio a pavimento limitato.

5. Precisione e controllo

Posizionamento preciso del carico: le gru a ponte garantiscono un controllo preciso sul movimento del carico, consentendo il posizionamento e l'allineamento accurati di oggetti pesanti.

Velocità regolabile: molte gru a ponte sono dotate di controlli di velocità variabili, consentendo agli operatori di spostare i carichi lentamente e con attenzione quando necessario.

6. Versatilità

Configurazioni multiple: le gru a ponte possono essere configurate in vari modi (ad esempio, monotrave, bitrave, a portale) per adattarsi a diverse esigenze operative e ambienti.

Adattabilità: possono essere utilizzati in un'ampia gamma di applicazioni, tra cui produzione, stoccaggio, edilizia e manutenzione.

7. Facilità d'uso

Controllo dell'operatore: le gru a ponte possono essere controllate manualmente (tramite comando a distanza o in cabina) o da remoto (tramite comandi radio o a infrarossi), offrendo flessibilità e facilità d'uso.





1.Produzione e lavorazione dell'acciaio

Caricamento e spillatura: utilizzati per caricare i forni con materie prime e spillare l'acciaio fuso nelle siviere.

Movimentazione di bramme e billette: trasporta in modo efficiente bramme di acciaio, billette e altri prodotti semilavorati da una parte all'altra dell'impianto.

Movimentazione di metalli caldi: gestisce la movimentazione e lo spostamento di acciaio fuso e di altri materiali caldi nelle varie fasi del processo di fabbricazione dell'acciaio.

2. Fusione e movimentazione degli stampi

Gestione delle siviere: sposta le siviere piene di metallo fuso da e verso le stazioni di colata, garantendo posizionamento e trasferimento precisi.

Posizionamento degli stampi: solleva e posiziona gli stampi per le operazioni di fusione, facilitando la produzione di fusioni metalliche di varie forme e dimensioni.

3. Fusione dei metalli

Caricamento del forno: gestisce il caricamento delle materie prime nei forni di fusione, come minerali, flussi e altri additivi.

Colata di metallo: controlla la colata di metallo fuso in stampi o altri contenitori, garantendo operazioni precise e controllate.

4. Fonderie

Operazioni di fusione: supporta la fusione di parti e componenti metallici mediante la gestione di stampi, casse d'anima e fusioni finite.

Pulizia e finitura: sposta e posiziona le fusioni metalliche durante i processi di pulizia, finitura e ispezione.

5. Laminatoi

Trasporto materiali: trasferisce lamiere, piastre e bobine laminate a caldo o a freddo tra le varie fasi del processo di laminazione.

Movimentazione del rinculo: gestisce la movimentazione di grandi bobine e rotoli di metallo, facilitandone lo stoccaggio e la lavorazione.

6. Fabbricazione dei metalli

Movimentazione dei componenti: sposta componenti e assiemi metallici di grandi dimensioni durante i processi di fabbricazione e assemblaggio.

Stoccaggio dei materiali: gestisce lo stoccaggio e il recupero delle materie prime e dei prodotti finiti nelle officine di fabbricazione.

7. Produzione automobilistica e aerospaziale

Sollevamento di componenti pesanti: gestisce componenti grandi e pesanti utilizzati nella produzione automobilistica e aerospaziale, come parti di motori e componenti strutturali.

Supporto alla linea di montaggio: aiuta nell'assemblaggio di grandi gruppi e strutture, garantendo sollevamento e posizionamento precisi.

8. Riciclaggio e gestione dei rifiuti

Gestione rottami metallici: gestisce il carico e lo scarico di rottami metallici e altri materiali riciclabili negli impianti di riciclaggio.





1. Progettazione e ingegneria

Ingegneria di dettaglio: sviluppare disegni e specifiche tecniche dettagliate, tra cui la trave principale, l'argano, il carrello, i carrelli terminali e altri componenti.

Simulazione e modellazione: utilizzare strumenti di progettazione assistita da computer (CAD) e di simulazione per modellare le prestazioni della gru e ottimizzarne la progettazione.

2. Selezione del materiale

Specifiche dei materiali: selezionare materiali di alta qualità che soddisfino i requisiti di resistenza, durata e resistenza al calore. I materiali comuni includono acciaio ad alta resistenza, leghe e rivestimenti specializzati.

Approvvigionamento: approvvigionarsi di materiali da fornitori approvati, assicurandosi che soddisfino i necessari standard di qualità e certificazione.

3. Fabbricazione dei componenti

Taglio e sagomatura: tagliare e sagomare le materie prime nei componenti richiesti, come travi, colonne e staffe. Ciò può comportare processi come taglio al plasma, taglio laser e lavorazione. Saldatura e assemblaggio: saldare i componenti insieme per formare gli elementi strutturali della gru. Ciò include la saldatura della trave principale, dei carrelli terminali e di altre parti portanti.

4. Assemblaggio

Sotto-assemblaggio: assemblare singoli componenti, come il sistema di sollevamento, il carrello e i carrelli terminali, in sotto-assemblaggi. Ciò comporta l'assemblaggio di parti e la garanzia del corretto allineamento. Assemblaggio principale: combinare i sotto-assemblaggi per costruire la struttura completa della gru. Ciò include il montaggio del paranco e del carrello sulla trave principale, il fissaggio dei carrelli terminali e l'installazione dei sistemi di controllo.

5. Integrazione dei sistemi

Sistemi elettrici: installare componenti elettrici, tra cui motori, pannelli di controllo, cablaggi e sensori. Assicurarsi che i sistemi elettrici della gru siano correttamente integrati e testati.

Sistemi di controllo: implementare e configurare sistemi di controllo, come controllori logici programmabili (PLC), controlli remoti e dispositivi di sicurezza. Verificare che i sistemi di controllo funzionino correttamente e siano calibrati.

6. Test e garanzia della qualità

Test pre-operativi: eseguire test pre-operativi per verificare la funzionalità della gru, tra cui test di carico, test operativi dei meccanismi di sollevamento e traslazione e controlli del sistema di controllo.

Test di sicurezza: verificare che i dispositivi di sicurezza, come finecorsa, allarmi e arresti di emergenza, funzionino correttamente e soddisfino gli standard di sicurezza.

Ispezione: eseguire un'ispezione dettagliata della struttura e dei componenti della gru per garantirne la conformità alle specifiche di progettazione e agli standard qualitativi.

7. Regolazioni finali e calibrazione

Fine-Tuning: apportare tutte le modifiche necessarie per ottimizzare le prestazioni della gru e garantire un funzionamento regolare. Ciò può includere la calibrazione dei sensori, la regolazione dei controlli e la messa a punto del sistema di sollevamento.

Documentazione: preparare e rivedere la documentazione, inclusi manuali operativi, guide di manutenzione e istruzioni di sicurezza.

8. Consegna e installazione

Trasporto: organizzare il trasporto della gru al sito di installazione, assicurandosi che venga movimentata e spedita in modo sicuro per evitare danni.

Installazione: supervisionare l'installazione della gru presso la struttura del cliente, inclusi montaggio, allineamento e collegamento alle fonti di alimentazione e ai sistemi di controllo.

Formazione: fornire formazione agli operatori e al personale addetto alla manutenzione per garantire che abbiano familiarità con il funzionamento della gru e le procedure di sicurezza.

9. Messa in servizio e consegna

Messa in servizio: eseguire test di messa in servizio finali per verificare che la gru funzioni correttamente in condizioni reali e soddisfi le specifiche prestazionali.

Consegna: consegna ufficiale della gru al cliente, fornendo tutta la documentazione necessaria, tra cui certificati di conformità, informazioni sulla garanzia e programmi di manutenzione.







Ispezione dei materiali

Controllo di qualità: vengono effettuati severi controlli di qualità sulle materie prime acquistate per garantire che siano conformi ai requisiti di progettazione e agli standard nazionali.

Conservazione dei materiali: i materiali qualificati vengono conservati in base alla classificazione per prevenirne la corrosione o i danni.

Taglio e formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di progettazione.

Lavorazione di formatura: formatura della piastra di acciaio tramite piegatura, laminazione, saldatura e altri processi per realizzare la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizzare tecnologie di controllo non distruttive (ad esempio test ad ultrasuoni o test radiografici) per ispezionare le saldature e garantire che non vi siano crepe o altri difetti.

Lavorazione meccanica

Lavorazione meccanica di precisione: la lavorazione meccanica di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne la precisione dimensionale e la qualità della superficie.

Montaggio dell'intera macchina

Montaggio generale: sulla base del premontaggio, viene eseguito il montaggio complessivo della gru, inclusa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di scorrimento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, tra cui il test di sollevamento, camminata, sterzatura e altre funzioni. Le dimensioni complessive della gru a ponte assemblata vengono verificate per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura di primer: spruzzare primer anticorrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura di finitura Spruzzatura di colore: spruzzare la finitura in base ai requisiti del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in base alle specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Collaudo in loco: il cliente esegue il collaudo in loco della gru secondo i requisiti contrattuali e le specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Correzione dei problemi: se vengono riscontrati dei problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.

Etichetta sexy: azienda di gru a ponte, produttori, fornitori, fabbrica di gru a ponte in Cina
