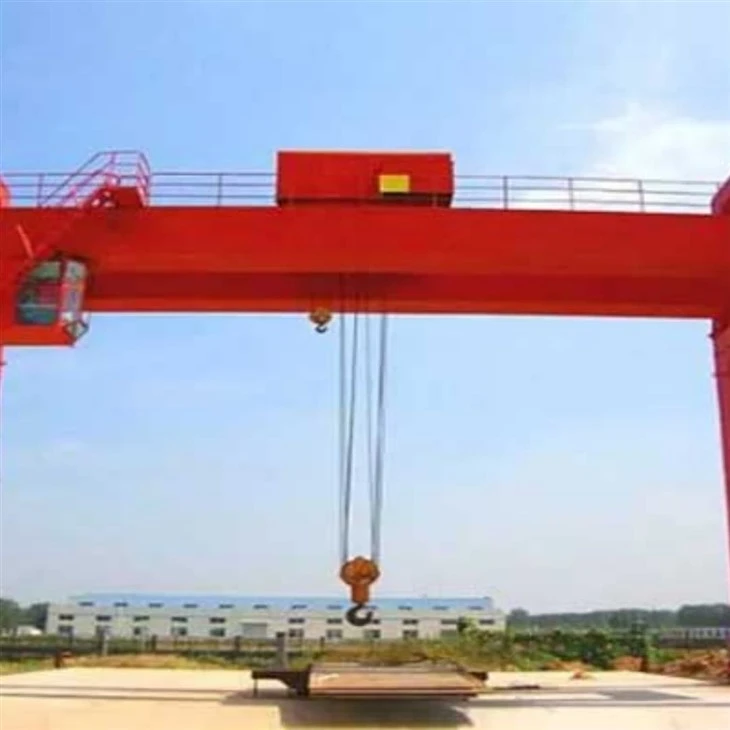

Fornitore di gru a doppia trave di Cina

Come leaderFornitore di gru a due trave in Cina, Siamo specializzati nella progettazione, produzione e fornitura globale di attrezzature di sollevamento ad alte prestazioni su misura per soddisfare i requisiti industriali più impegnativi. Con decenni di esperienza, strutture di produzione avanzata e un forte team di ingegneria, forniamo soluzioni affidabili ed economiche per i clienti in tutto il mondo.

Chi siamo

Siamo un produttore certificato ed esportatore di gru a cavalletto, gru a soffitto e soluzioni di sollevamento personalizzate, al servizio dei clienti in produzione in acciaio, costruzione navale, logistica, costruzione, generazione di energia e altre industrie pesanti. Le nostre gru sono progettate in conformità conStandard ISO, CE, FEM e GB, garantendo la garanzia di qualità globale.

Il nostro focus sul prodotto: gru a doppia trave

NostroCranes a doppia travesono progettati per il sollevamento, l'offerta di servizi pesanti:

Caricare le capacitàda 5 tonnellate a 300+ tonnellate

Campaggi personalizzati, altezze di sollevamento e lezioni di servizio

Sistemi di controllo di precisionetra cui VFD e operazioni remote

Costruzione robustaAdatto per ambienti sia interni che esterni

Caratteristiche opzionaliCome i sistemi anti-onde, l'automazione e i componenti a prova di esplosione

Perché scegliere noi?

✅ Impianti di produzione avanzati-Macchinatura a CNC, saldatura robotica e assemblaggio ad alta precisione

✅ Strong R&D Team- Funzionalità di progettazione personalizzate per i requisiti unici del progetto

✅ Controllo di qualità affidabile- Test del carico al 100% e certificazioni internazionali

✅ Prezzi competitivi- Vendite dirette in fabbrica senza intermediari

✅ Servizio globale-Consegna rapida, supporto tecnico e servizi post-vendita in oltre 60 paesi

Industrie che serviamo

Acciaierie e fonderie

Porti e cantieri navali

Cantieri del contenitore

Produzione di attrezzature pesanti

Infrastruttura e ingegneria civile

Componenti core: motore, cuscinetto, cambio, motore, ingranaggio

Luogo di origine: Henan, Cina

Garanzia: 2 anni

Peso (kg): 50000 kg

Video-ispezione in uscita: fornito

Rapporto di test dei macchinari: fornito

Applicazione: all'aperto

Parole chiave: Gantry Crane

Capacità di carico nominale: 50ton

Velocità di viaggio incrociato: 44,6 m\/min

Velocità di viaggio lungo: 47,1m\/min

Modo di controllo: cabina

Alimentazione: bobina del cavo

Traccia in acciaio: Qu80

Power: 3- fase AC 50Hz 380V

1.Doudo raddoppio delle travi principali

Funzione: Le fasce primarie portanti a carico che supportano il carrello e il sistema di paranco.

Struttura: Scatola saldata o tipo H-raggio, realizzato in acciaio ad alta resistenza.

Personalizzazione: Progettato per soddisfare i requisiti specifici della capacità di carico e carico.

Sistema di arcuoteri aperti (o sistema d'argano aperto)

Funzione: Solleva e abbassa il carico mentre si viaggia orizzontalmente lungo le travi.

Include:

Paranco elettrico o argano

Tamburo, corda di filo e blocco di gancio

Meccanismo di cornice e viaggio del carrello

3.End carrozze (gambe e ruote)

Funzione: Supportare la gru e consentire il movimento lungo la guida a terra.

Struttura: Gambe in acciaio saldato rigide (design di tipo A o di tipo U), con collegamenti bullonati o saldati alle travi.

Sistema di viaggio: Dotato di ruote motorizzate (gomma o acciaio) alimentate da motori e cambi.

4. Meccanismo di guida del crane

Funzione: Sposta la gru lungo le rotaie.

Sistema:

Motori e cambi (marchi cuciti, Siemens o fabbricati in Cina)

Soft Start o VFD per accelerazione fluida

Limiti di viaggio e paraurti di sicurezza

5. Meccanismo di viaggio del vano

(1) Sistema di trasmissione (gruppo motore e cambio)
Motore ad alte prestazioni: in genere utilizza un motore asincrono trifase per energia stabile.
Cambio con ingranaggi induriti: fornisce trasmissione di coppia liscia ed efficiente.
Azionamento a frequenza variabile (VFD) Facoltativo: abilita l'avvio soft, il controllo della velocità regolabile e il risparmio energetico.
(2) Sistema delle ruote
Ruote in acciaio forgiate ad alta resistenza (65 mn, 42crmo) per resistenza all'usura e durata di lunga durata.
Montato su cuscinetti di precisione per ridurre l'attrito e garantire un movimento di rotolamento regolare.
Funziona su binari lavorati fissi sulle travi principali.
(3) Sistema ferroviario e di orientamento
Si sposta su binari in acciaio montati sulle doppie travi.
Dotato di rulli guida per mantenere il movimento dritto.
Sistema di rilevamento anti-distorsione per un posizionamento accurato.
(4) Sistema di frenatura
I freni elettromagnetici o idraulici garantiscono l'arresto immediato quando necessario.
Il sistema di frenatura di emergenza impedisce il movimento incontrollato in caso di fallimento.
Funzione di mantenimento del freno automatico quando il motore è spento.
(5) Caratteristiche di sicurezza
Protezione da sovraccarico per prevenire stress di peso eccessivo.
Gli interruttori del limite di viaggio per arrestare il movimento nei punti preimpostati.
Sensori antico-collisione per evitare incidenti con le fermate di fine.
Sistema di controllo della velocità per un movimento preciso e sicuro.

6. Crane Ruota

1) Panoramica
Le ruote della gru di una gru a cavalletto in acciaio a doppia trave sono componenti essenziali che supportano e guidano il movimento della gru lungo le rotaie. Queste ruote sono progettate per resistere a carichi pesanti, forze ad alto impatto e funzionamento continuo, garantendo viaggi di gru fluidi e stabili.
2) Tipi di ruote di gru
Ruote a flangia singola-utilizzate per i sistemi ferroviari guidati per prevenire il deragliamento.
Ruote a doppia flangia-fornisce ulteriore stabilità, comunemente usata nelle gru a cavalletto esterno.
Ruote senza flangia-utilizzate con rulli guida o design speciali per binari.

7. Crano Hook

1) Tipi di ganci per gru
Gancio singolo: adatto per carichi da luce a medi (5T - 50T), offrendo semplici operazioni e flessibilità.
Double Hook-Utilizzato per il sollevamento pesante (50T-500T), fornendo un migliore equilibrio e stabilità del carico.
Hook di tipo C-progettato per bobine o rotoli, garantendo una gestione sicura di carichi specializzati.
Hook rotante (gancio girevole) - dotato di rotazione a 360 gradi, consentendo un posizionamento di carico preciso.
2) Materiale e processo di produzione
Acciaio a carbonio forgiato (20 mn, 34crmo4, 42crmo) per alta resistenza e durata.
Trattamento termico:
Discussione e tempera per aumentare la durezza e la resistenza all'impatto.
Surface Hardening (hrc 35-45) per resistenza all'usura.
Test di carico: i ganci sono testati con il 125% al ​​150% della capacità di carico nominale per garantire la sicurezza.

8.Motor

Tipi di motori
(1) Motore di sollevamento
Tipo: motore AC asincrono
Scopo: guida il meccanismo di sollevamento, responsabile del sollevamento e della riduzione dei carichi.
Punteggio di potenza: in genere varia da 2,2 kW a 200kW, a seconda della capacità della gru.
Caratteristiche:
Alta coppia per il sollevamento pesante.
Controllo a velocità variabile per la movimentazione del carico regolare.
Protezione da sovraccarico integrata per la sicurezza.
(2) Motore di viaggio del carrello
Tipo: motore AC asincrono o motore CC (a seconda del tipo di gru)
Scopo: guida il movimento del carrello lungo la trave.
Punteggio di potenza: di solito tra 1,5 kW e 50kW.
Caratteristiche:
Accelerazione e decelerazione fluide.
Controllo della velocità regolato (con azionamento a frequenza variabile, VFD).
Design compatto per adattarsi al gruppo del carrello della gru.
(3) Motore di viaggio per gru
Tipo: motore AC asincrono o motore CC
Scopo: responsabile del movimento orizzontale dell'intera gru lungo le rotaie.
Punteggio di potenza: può variare da 5 kW a 150kW, a seconda delle dimensioni della gru.
Caratteristiche:
Alta coppia per spostare strutture pesanti.
Controllo preciso della velocità per un posizionamento accurato.
Protezione pesante per evitare il surriscaldamento e l'usura.

.

Sistema di allarme audio e illuminato e interruttore limite

1) Sistema di allarme audio e leggero
Il sistema di allarme del suono e della luce è progettato per avvertire gli operatori e i lavoratori vicini dei movimenti della gru, condizioni anormali o potenziali pericoli. È essenziale per la sicurezza, la comunicazione e la prevenzione degli incidenti in ambienti industriali intensi.
2) Interruttore del limite
Un interruttore di limite è un dispositivo di sicurezza che si arresta automaticamente o limita il movimento della gru quando raggiunge una posizione pre-set o un limite non sicuro. Gli interruttori di limite sono essenziali per prevenire le situazioni di over-percola o sovraccarico che potrebbero danneggiare la gru o causare incidenti.

10. Dispositivi di sicurezza

(1) dispositivo di protezione da sovraccarico
Scopo: impedisce alla gru di sollevare carichi che superano la capacità di carico nominale.
(2) interruttori di limite
Scopo: si arresta automaticamente o limita il movimento della gru quando raggiunge un confine preimpostata o una posizione non sicura.
(3) Sistema di arresto di emergenza
Scopo: interrompe rapidamente il funzionamento della gru in caso di emergenza per evitare incidenti o danni.
(4) Sistema antico-collisione
Scopo: impedisce le collisioni tra gru o tra la gru e gli ostacoli nell'area di lavoro.
(5) Dispositivo limite di swing
Scopo: impedisce al gancio della gru di oscillare in modo incontrollabile, che può causare instabilità del carico.
(6) dispositivo di spegnimento di emergenza
Scopo: scollega la gru dalla sua fonte di energia in caso di emergenza, prevenendo ulteriori movimenti e proteggendo sia la gru che i lavoratori.
(7) Luci di avvertimento e allarmi udibili
Scopo: avvisa il personale vicino alle operazioni di gru, garantendo movimenti sicuri e maneggevolezza del carico.

11. Modalità di controllo

1) Controllo della cabina (Modalità di controllo della cabina dell'operatore)
Panoramica:
In questa modalità, la gru è gestita da una cabina dell'operatore collegata alla struttura della gru, in genere situata nella parte superiore del telaio del cavalletto. La cabina fornisce all'operatore una visione completa del funzionamento della gru e dell'area di lavoro.
2) Controllo a sospensione (modalità di controllo cablato)
Panoramica:
Nel controllo del ciondolo, la gru viene gestita tramite un controller cablato (ciondolo) collegato al sistema di controllo della gru attraverso un cavo. Il ciondolo viene in genere portata e utilizzato dall'operatore da terra.
3) Controllo telecomando radio (modalità di controllo wireless)
Panoramica:
Nel telecomando radio, la gru viene gestita tramite un'unità di controllo wireless utilizzando segnali a radiofrequenza (RF). Questa modalità offre una maggiore flessibilità rispetto al controllo a sospensione poiché non richiede una connessione fisica.
4) Controllo automatico o completamente automatizzato
Panoramica:
Il controllo automatizzato viene utilizzato in gru a doppia trave a doppia trave avanzate in cui operazioni specifiche sono controllate da un sistema computerizzato con un intervento umano minimo.

12.Sketch

Tecnico principale

1. Economico senza compromettere la qualità

I produttori cinesi offronoPrezzi competitiviA causa della produzione su larga scala, catene di approvvigionamento efficienti e fabbricazione interna.

Aderisce aStandard internazionali(ISO, CE, FEM, GB) Garantire prestazioni e sicurezza.

2. Attima capacità di carico e campata ampia

Il design a doppio trave consente le capacità di sollevamento da5 tonnellate a oltre 300 tonnellate.

Campate più lunghe e altezze di sollevamento più altesono possibili, adatti a ampie aree di lavoro e alla gestione di grandi attrezzature.

3. Opzioni di personalizzazione

Design completamente su misura basato su:

Layout del sito

Requisiti di sollevamento

Ambiente di lavoro (interno\/esterno, corrosivo, a prova di esplosione)

Duty Cycle (da luce a un uso pesante)

Opzioni personalizzate per il tipo di paranco, il sistema di controllo, la configurazione del carrello e altro ancora.

4. Controllo e automazione avanzati

Integrazione diVfds, Plcs eSistemi di controllo remoto wirelessper un funzionamento regolare ed efficiente dal punto di vista energetico.

Disponibile conTecnologia anti-ondata, Monitoraggio del carico, EDiagnostica remota basata su IoT.

5. Servizio post-vendita forte e supporto globale

Molti importanti fornitori cinesi forniscono:

Installazione e messa in servizio in loco

Fornitura di ricambi

Supporto di formazione e manutenzione

Servizi di risoluzione dei problemi remoti

6. Costruzione durevole e affidabile

Fabbricazione in acciaio ad alta resistenza con saldatura e ispezione professionale.

Durata di lunga durata con bassi requisiti di manutenzione.

Rivestimenti resistenti alla corrosioneAdatto per uso esterno o ambienti costieri.

7. Produzione e consegna rapidi

Linee di produzione efficienti e un'elevata capacità di produzione riducono i tempi di consegna.

Imballaggi pronti per l'esportazione e logistica di spedizione globale in atto.

8. Track record comprovati nei progetti globali

Utilizzato con successo in porti, cantieri navali, ferrovie, centrali elettriche, acciaierie e progetti infrastrutturali su larga scala in Asia, Europa, Africa e Americhe.

1) Industria manifatturiera e pesante
Applicazione: sollevamento e spostamento di componenti pesanti in fabbriche e impianti di produzione.
2) Industria delle costruzioni
Applicazione: gestione dei materiali da costruzione in cantieri, ponti e progetti infrastrutturali.
3) Industria navale e marina
Applicazione: spostamento di componenti di navi pesanti, motori e sezioni di scafo in battite e cantieri navali.
4) Industria ferroviaria e di trasporto
Applicazione: componenti del binario di sollevamento, carrozze dei treni e container in cantieri e depositi ferroviari.
5) Porte e magazzini logistici
Applicazione: gestione di merci, container e materiali sfusi in porti, porti e magazzini.
6) centrali elettriche e settore energetico
Applicazione: spostamento dei componenti della turbina, dei trasformatori e dei generatori in centrali idroelettriche, nucleari e termiche.

1. Preparazione delle materie prime
Scopo: garantire acciaio di alta qualità e materiali per i componenti della gru.
Passaggi chiave:
Selezione di piastre e profili in acciaio ad alta resistenza.
Tagliamento del materiale mediante taglio del plasma CNC, taglio laser o taglio della fiamma.
Ispezione di qualità delle materie prime per garantire l'integrità strutturale e la conformità agli standard.
2. Main trave e fabbricazione della struttura
Scopo: costruire la struttura centrale della gru.
Passaggi chiave:
Saldatura e assemblaggio delle travi a doppia trave.
Piatti di acciaio piegatura e modellatura per dimensioni della trave precise.
Ispezione della saldatura mediante test ad ultrasuoni o a raggi X per garantire la resistenza strutturale.
Trattamento superficiale (ad es. Sandblasting, rimozione della ruggine, rivestimento di primer).
3. End Carriage & Trolley Fabrichation
Scopo: fabbricare e assemblare i componenti per il movimento della gru.
Passaggi chiave:
Taglio e saldatura di cornici per carrelli terminali.
Macchinatura di precisione di set di ruote e componenti del carrello finale.
Installazione di telaio del carrello, ruote e meccanismi di viaggio.
Verifica della qualità per precisione dimensionale e allineamento.
4. Assemblaggio del meccanismo di sollevamento e sollevamento
Scopo: installare il sistema di paranco per le operazioni di sollevamento.
Passaggi chiave:
Montaggio di paranco elettrico o argano sul carrello.
Installazione del motore, del cambio e del sistema freno.
Raccolta di tamburo di corda a filo, pulegge e blocco di gancio.
Test di carico e operativi per la funzione di sollevamento regolare.
5. Installazione del sistema elettrico e di controllo
Scopo: garantire un funzionamento senza soluzione di continuità con controlli automatizzati.
Passaggi chiave:
Installazione di motori, interruttori di limiti, sensori e dispositivi di sicurezza.
Cablaggio elettrico e collegamento al pannello di controllo.
Configurazione del telecomando, controllo del ciondolo o controllo della cabina.
Test di circuiti elettrici e funzioni di arresto di emergenza.
6. Trattamento e pittura di superficie
Scopo: proteggere la gru da corrosione e danni ambientali.
Passaggi chiave:
Sabbiatura e pulizia della superficie.
Applicazione del primer anti-corrosione.
Dipinto finale con rivestimenti di livello industriale.
Marcatura e etichettatura dei segni di sicurezza e degli indicatori di capacità di carico.
7. Test di assemblaggio e pre-consegna
Scopo: assicurarsi che la gru soddisfi gli standard operativi e di sicurezza.
Passaggi chiave:
Assemblaggio completo della struttura della gru.
Test di carico per verificare la capacità di sollevamento e la stabilità.
Test operativi di tutti i componenti meccanici ed elettrici.
Mezzatura e ispezione di qualità prima della spedizione.
8. Imballaggio e consegna
Scopo: componenti sicuri per il trasporto sicuro.
Passaggi chiave:
Smontaggio (se necessario) per il trasporto.
Confezionamento di motori, pannelli di controllo e componenti elettrici.
Caricamento su camion o contenitori per la consegna al cliente.
Fornire manuali di installazione e manutenzione per il riferimento del cliente.

Vista del seminario:

La società ha installato una piattaforma di gestione delle apparecchiature intelligenti e ha installato 310 set (set) di robot di gestione e saldatura. Dopo il completamento del piano, ci saranno più di 500 set (set) e il tasso di reti di attrezzature raggiungerà il 95%. Sono state messe in uso 32 linee di saldatura, sono previsti per l'installazione di 50 e il tasso di automazione dell'intera linea di prodotti ha raggiunto l'85%.
