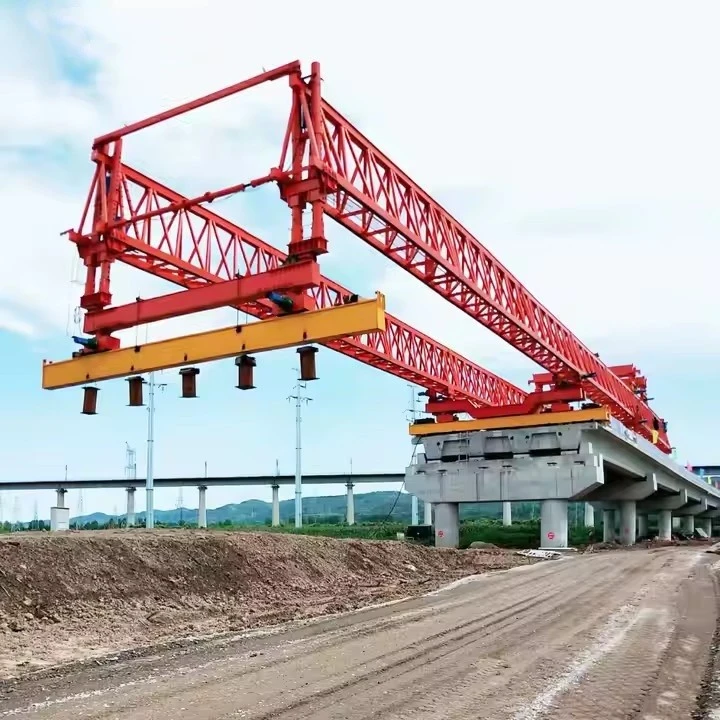

Attrezzatura per lancio di ponti da 450 tonnellate

Una lanciaponti da 450 tonnellate è un'attrezzatura per carichi pesanti-utilizzata nella costruzione di ponti, in particolare per lanciare in posizione segmenti di ponti prefabbricati o assemblati. Queste macchine sono essenziali per progetti infrastrutturali su-scala su larga scala, come cavalcavia autostradali, ponti ferroviari e viadotti.





Un'attrezzatura per lancio di ponti da 450- tonnellate è una macchina per carichi pesanti progettata per l'installazione efficiente di segmenti di ponti di grandi dimensioni, generalmente utilizzati in progetti infrastrutturali come autostrade, ferrovie e cavalcavia urbani. Di seguito sono elencate le caratteristiche principali di tali apparecchiature:

1. Elevata capacità di carico
Può gestire segmenti di ponte con un peso massimo di 450 tonnellate, rendendolo adatto alla costruzione di ponti di grandi-campate.

Regolabile per diverse distribuzioni del carico per garantire stabilità durante il lancio.

2. Design modulare e regolabile
I componenti modulari consentono la personalizzazione per vari tipi di ponti (ad esempio, travi scatolari, travi a T-, ponti segmentati).

Supporti regolabili e nasi di lancio per adattarsi a diverse geometrie di ponte.

3. Sistema idraulico avanzato
Martinetti idraulici ad alta-precisione per un lancio fluido e controllato.

Meccanismi di sollevamento e spinta sincronizzati per garantire una distribuzione uniforme del peso.

4. Movimento semovente-o azionato da verricello-
Alcuni modelli utilizzano meccanismi semoventi-(cingoli o ruote), mentre altri si affidano a sistemi di argano-e-cavi per il movimento in avanti.

Può operare su binari temporanei o su impalcati di ponti esistenti.

5. Sistema di controllo computerizzato
Monitoraggio automatizzato della distribuzione del carico, dell'allineamento e dei livelli di sollecitazione.

Feedback in tempo reale-per evitare sovraccarichi o disallineamenti.

6. Meccanismi di sicurezza
Sistemi di frenata-safe per evitare slittamenti accidentali.

Funzioni di arresto di emergenza e protezione da sovraccarico.

7. Versatilità nei metodi di lancio
Può eseguire il lancio incrementale (push{0}}lancio) o il lancio completo-a seconda dei requisiti del progetto.

Adatto per allineamenti di ponti diritti, curvi o inclinati.

8. Compatto e trasportabile
Progettato per un facile smontaggio e trasporto tra i cantieri.

Alcuni modelli sono dotati di meccanismi di assemblaggio-rapido per ridurre i tempi di configurazione.

9. Adattabilità ambientale
Può operare su vari terreni, inclusi terreni morbidi, pendii ripidi o sull'acqua.

Materiali-resistenti agli agenti atmosferici per una lunga durata in condizioni difficili.

10. Efficienza in termini di costi e tempi
Riduce la necessità di gru pesanti, abbassando i costi del progetto.

Accelera i tempi di costruzione consentendo operazioni di lancio continue.





Attrezzatura per lanciaponti da 450 tonnellate - Specifiche tecniche
Descrizione generale
Scopo: progettato per il varo di segmenti di ponti prefabbricati in calcestruzzo/acciaio, travi o travi scatolari a campata intera-fino a 450 tonnellate.

Tipo: sistema auto-a lancio, modulare o basato su gantry-.

Applicazione: adatto per la costruzione di autostrade, ferrovie e ponti-a campata lunga.

Principali parametri tecnici
Capacità massima di lancio: 450 tonnellate (per segmento/trave)

Portata: regolabile (tipicamente 20 m – 60 m, a seconda della configurazione)

Velocità di lancio: 3–10 m/min (azionamento idraulico/elettrico)

Larghezza di lavoro: regolabile per adattarsi alla larghezza dell'impalcato del ponte (ad esempio, 10 m – 20 m)

Altezza di sollevamento: regolabile (ad esempio, 5 m – 30 m dal suolo)

Alimentazione: generatore diesel o alimentazione elettrica esterna (ad es. 380 V, 50 Hz, 100 kW+)

Sistemi idraulici ed elettrici
Pressione idraulica: 25–35 MPa

Capacità della pompa: 50–100 l/min

Sistema di controllo: azionato da remoto-con interblocchi di sicurezza.

Sensori: monitoraggio del carico, sensori di inclinazione e feedback di allineamento.

Caratteristiche di sicurezza
Protezione da sovraccarico (spegnimento automatico-con capacità maggiore o uguale al 110%).

Sistema di frenata di emergenza.

Meccanismo di bloccaggio antiscivolo-.

Resistenza al vento: Stabile fino alla scala Beaufort 6 (12,5 m/s).

Mobilità e installazione
Trasporto: design modulare per un facile smontaggio (container).

Tempo di assemblaggio: 7–14 giorni (a seconda delle condizioni del sito).

Sistema binario/binario: opzionale per il movimento longitudinale.

Condizioni ambientali e operative
Temperatura operativa: da -20 gradi a +50 gradi .

Umidità: fino al 90% senza-condensa.

Pressione del cuscinetto al suolo: inferiore o uguale a 150 kPa (richiede fondamenta preparate).

Conformità e standard
Codici di progettazione: EN 1993, AASHTO, BS o standard-specifici del progetto.

Standard di sicurezza: certificato OSHA/CE.

Controllo qualità: NDT (UT/MT) per saldature critiche.





Una lanciaponti da 450-tonnellate è un'attrezzatura per carichi pesanti utilizzata nell'edilizia, in particolare per il lancio di travi o segmenti nei progetti di costruzione di ponti. Di seguito sono riportati i componenti chiave tipicamente presenti in un sistema di questo tipo:

1. Trave di lancio principale (naso di lancio)
La trave strutturale primaria che supporta e posiziona i segmenti del ponte.

Spesso modulare per un facile trasporto e assemblaggio.

2. Sistema di lancio idraulico
Martinetti/spintori idraulici: forniscono la spinta per spostare in avanti il ​​lanciatore.

Cilindri idraulici – Utilizzati per sollevare e regolare i segmenti.

Stazione di pompaggio – Alimenta il sistema idraulico.

3. Sistema di supporto e cuscinetto
Supporti/pilastri temporanei: sorreggono il lanciatore durante le operazioni.

Cuscinetti scorrevoli – Consentono un movimento longitudinale fluido.

Gambe regolabili – Per correzioni di altezza e allineamento.

4. Attrezzature di sollevamento e movimentazione
Argani e paranchi – Per il sollevamento di segmenti prefabbricati.

Accessori per gru – Meccanismi di sollevamento ausiliari.

5. Sistema di guida e allineamento
Guide laterali – Garantiscono il corretto posizionamento.

Strumenti di allineamento laser/ottico – Per un posizionamento di precisione.

6. Sistema di controllo
PLC (Controllore logico programmabile) – Automatizza i movimenti.

Controllo remoto – Consente le regolazioni dell'operatore da una distanza di sicurezza.

Sensori e sistemi di feedback: monitorano il carico, l'allineamento e la stabilità.

7. Quadro strutturale
Capriate e travi: forniscono rigidità e distribuzione del carico.

Perni e bulloni di connessione – Proteggono le sezioni modulari.

8. Componenti ausiliari
Stabilizzatori/stabilizzatori – Prevengono il ribaltamento durante il funzionamento.

Passerelle e ringhiere di sicurezza – Per l'accesso e la sicurezza dei lavoratori.

Contrappesi: bilanciano il sistema durante il lancio.

9. Alimentatore
Generatore diesel o motore elettrico: alimenta i sistemi idraulici e di controllo.

10. Componenti per il trasporto e il montaggio
Carrelli di trasporto – Spostare i segmenti in posizione.

Carrelli di lancio: aiutano a spingere in avanti gli elementi del ponte.









Una lanciaponti da 450-tonnellate è una macchina pesante-utilizzata per la costruzione di ponti, soprattutto in progetti infrastrutturali su larga scala come autostrade, ferrovie e sistemi di trasporto urbano. Ecco alcuni vantaggi chiave derivanti dall’utilizzo di tali apparecchiature:

1. Elevata capacità di carico
Può movimentare segmenti di ponti prefabbricati, travi e materiali pesanti (fino a 450 tonnellate), riducendo la necessità di più gru o supporti.

Adatto per ponti a campata lunga-e strutture pesanti in cemento/acciaio.

2. Efficienza e velocità
Assemblaggio e lancio rapidi di segmenti di ponte, accelerando le tempistiche del progetto.

Il design modulare consente regolazioni rapide per diverse configurazioni del ponte.

Riduce il lavoro manuale e accelera la costruzione rispetto ai metodi tradizionali.

3. Precisione e sicurezza
I sistemi idraulici- controllati da computer garantiscono il posizionamento accurato dei segmenti del ponte.

Riduce al minimo l'errore umano e migliora l'allineamento strutturale.

Stabile e sicuro durante le operazioni, riducendo i rischi di incidenti.

4. Versatilità
Adattabile a vari tipi di ponte (travi scatolari, travi a T-, ponti segmentati).

Può funzionare su diversi terreni (urbani, montuosi, su fiumi o autostrade).

Supporti regolabili e naselli di lancio per diverse geometrie di ponti.

5. Efficacia dei costi-
Riduce la dipendenza da più gru e strutture di supporto, diminuendo i costi di noleggio delle attrezzature.

Riduce al minimo le interruzioni del traffico (utile per i progetti urbani) consentendo una costruzione più rapida.

Durabilità e riutilizzabilità a lungo-termine su più progetti.

6. Ridotto impatto ambientale
Meno getti di calcestruzzo in-cantiere (se si utilizzano segmenti prefabbricati), riducendo l'inquinamento.

Rumore e vibrazioni inferiori rispetto ai tradizionali metodi-di infissione dei pali.

L’uso efficiente dei materiali riduce al minimo gli sprechi.

7. Automazione e controllo remoto
Alcuni modelli sono dotati di gestione automatizzata dei segmenti e monitoraggio remoto.

Migliora la sicurezza dei lavoratori riducendo l'esposizione diretta alle zone pericolose.





L'attrezzatura per il lancio di ponti da 450-tonnellate è una macchina per carichi pesanti-utilizzata per la costruzione di ponti di grandi-campate, in particolare nella costruzione di ponti segmentati prefabbricati, nel varo di travi e nel montaggio campata per campata-. Di seguito sono elencate le sue principali applicazioni e caratteristiche:

Applicazioni:
Ponti segmentali prefabbricati

Utilizzato per il lancio di conci prefabbricati in calcestruzzo (del peso fino a 450 tonnellate) per viadotti, ponti autostradali e ferroviari.

Comune nella costruzione di cantilever bilanciati o nei metodi campata-per-campata.

Varo della trave (Travi scatolari, I-Travi, U-Travi)

Gestisce travi pesanti in cemento precompresso o travi in ​​acciaio per ponti a campata lunga-.

Adatto per il varo di travi su fiumi, valli o autostrade senza supporti intermedi.

Autostrade urbane sopraelevate e ponti metropolitani

Efficiente nelle aree urbane congestionate dove le gru tradizionali non possono operare.

Consente una costruzione rapida con interruzioni minime del traffico.

Ponti montuosi e su terreni complessi

Ideale per terreni irregolari, valli profonde o moli alti dove i metodi convenzionali sono poco pratici.

Può funzionare con portali a lancio automatico-per pendenze ripide.

Ponti ferroviari e ferroviari-ad alta velocità

Utilizzato in progetti ferroviari ad alta-velocità che richiedono l'allineamento di precisione di segmenti di ponti pesanti.





La produzione di un'attrezzatura per lanciare ponti da 450- tonnellate comporta un processo di produzione complesso e in più fasi che richiede ingegneria di precisione, fabbricazione pesante e controllo di qualità rigoroso. Di seguito una procedura di produzione strutturata:

1. Progettazione e ingegneria
Progettazione concettuale: definire la capacità di carico (450 tonnellate), la lunghezza della campata, la mobilità e il meccanismo di distribuzione.

Ingegneria dettagliata:

Analisi strutturale (FEA per sollecitazioni, deformazione e carichi dinamici).

Progettazione del sistema idraulico/pneumatico (per il meccanismo di lancio).

Modellazione CAD (AutoCAD, SolidWorks o simili).

Conformità normativa: garantire il rispetto di AASHTO, EN 1993 o altri standard di costruzione di ponti.

2. Approvvigionamento materiali
Acciaio ad alta-resistenza: ASTM A572 grado 50 o equivalente per le travi principali.

Componenti idraulici: pompe, cilindri e valvole di controllo.

Elettronica: sensori, PLC e sistemi di controllo remoto.

Materiali di consumo per saldatura: elettrodi certificati AWS-per giunti ad alta-resistenza.

3. Processo di fabbricazione
A. Fabbricazione strutturale
Taglio e lavorazione:

Taglio al plasma/ossitaglio-combustibile di lamiere di acciaio.

Lavorazioni CNC per particolari di precisione (perni, giunti).

Assemblaggio della trave:

Saldare travi scatolari o sezioni di tralicci (saldatura ad arco sommerso per piastre spesse).

Attacco per rinforzo e membrana.

Fabbricazione di carrelli e telai:

Assali, ruote e sistemi di sospensione-per carichi pesanti.

B. Sistemi meccanici
Meccanismo di lancio:

Assemblaggio di cilindri idraulici, argani e rulli.

Installazione di bracci telescopici per il lancio incrementale.

Sistema di azionamento:

Integrazione motore/power pack (diesel o elettrico).

Configurazione del cambio e della trasmissione.

C. Sistemi elettrici e di controllo
Installazione del cablaggio.

Programmazione PLC per l'implementazione automatizzata.

Sensori per il monitoraggio del carico (estensimetri, sensori di pressione).

4. Controllo e test di qualità
Ispezioni NDT:

Test ad ultrasuoni (UT) o radiografia per saldature critiche.

Ispezione con particelle magnetiche (MPI) per cricche superficiali.

Test di carico:

Test di carico statico (1,25x carico di progetto, ovvero 562,5 tonnellate).

Collaudi dinamici (cicli simulati di varo dei ponti).

Verifiche funzionali:

Prove di pressione del sistema idraulico.

Casseforti di sicurezza-del sistema di controllo.

5. Assemblaggio e integrazione
Montare i sistemi meccanici sul telaio.

Collegare le linee idrauliche e i comandi elettrici.

Verifiche finali di allineamento rotaie/travi di varo.

6. Verniciatura e protezione dalla corrosione
Preparazione della superficie: Granigliatura (standard SA 2.5).

Rivestimento:

Primer epossidico + finitura poliuretanica.

Rivestimenti ricchi di zinco-per aree ad alta-corrosione.

7. Test di accettazione in fabbrica (FAT)
Ispezione del cliente in condizioni operative.

Revisione della documentazione (registri di saldatura, rapporti di prova).

8. Trasporto e messa in servizio del sito
Smontaggio (se modulare) per il trasporto.

Riassemblaggio-in loco e verifica funzionale.

Formazione degli operatori.
