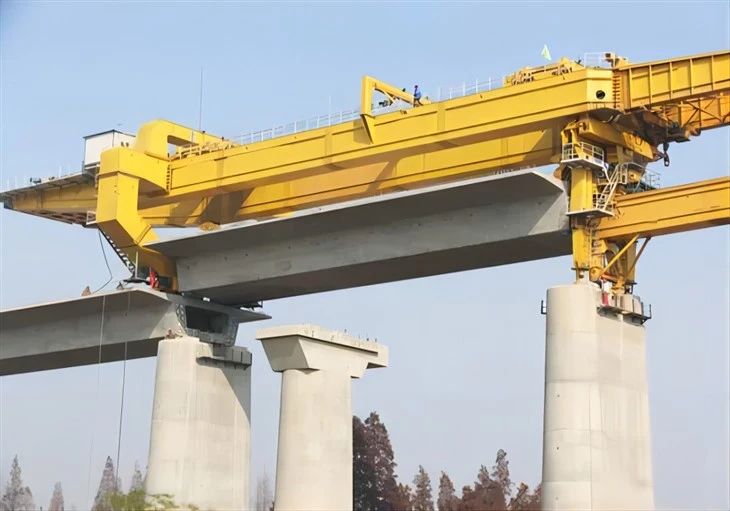

Macchina per la costruzione di ponti da 200 tonnellate

Progettata per rivoluzionare il modo in cui vengono costruiti i ponti, questa attrezzatura all'avanguardia combina tecnologia avanzata, efficienza e sicurezza per fornire risultati eccezionali nei progetti di costruzione di ponti.





Incorpora la nostra macchina per la costruzione di ponti nel tuo prossimo progetto di costruzione di ponti e sperimenta una nuova era di efficienza, sicurezza ed eccellenza. Ecco alcune caratteristiche chiave di questa macchina per la costruzione di ponti da 200 tonnellate:



1. Ingegneria di precisione: la nostra macchina per la costruzione di ponti è progettata con meticolosa attenzione ai dettagli, garantendo precisione e accuratezza in ogni fase dell'assemblaggio del ponte. Ciò garantisce una connessione perfetta tra i componenti e migliora l'integrità strutturale complessiva.



2. Assemblaggio rapido: grazie ai suoi processi automatizzati e ottimizzati, la macchina riduce significativamente il tempo necessario per l'assemblaggio del ponte. Ciò non solo accelera i tempi del progetto, ma riduce anche al minimo i disagi al traffico e alle aree circostanti.



3. Versatilità: la macchina è adattabile a un'ampia gamma di design e dimensioni di ponti. Può gestire vari tipi di ponti, inclusi ponti a travi, ponti ad arco, ponti strallati e altro ancora. La sua natura versatile lo rende la scelta ideale per diversi progetti infrastrutturali.



4. Maggiore sicurezza: la sicurezza è fondamentale in qualsiasi attività di costruzione. La nostra macchina per la costruzione di ponti è dotata di funzionalità di sicurezza avanzate, tra cui monitoraggio in tempo reale, protocolli di arresto di emergenza e sistemi completi di protezione anticaduta. Ciò garantisce il benessere della squadra di costruzione e dell'ambiente circostante.



5. Efficienza: riducendo la necessità di lavoro manuale e ottimizzando l'utilizzo delle risorse, la macchina massimizza l'efficienza complessiva. Riduce al minimo gli sprechi, abbassa i costi operativi e contribuisce a un processo di costruzione più sostenibile.



6. Funzionamento a distanza: la macchina per la costruzione di ponti può essere azionata a distanza, consentendo agli operatori di mantenere una distanza di sicurezza dalle zone di lavoro potenzialmente pericolose. Questa funzionalità operativa remota migliora il controllo e la visibilità durante il processo di costruzione.



7. Impatto ambientale ridotto al minimo: riconosciamo l'importanza della responsabilità ambientale. La nostra macchina è progettata per ridurre al minimo il rumore, le emissioni e altri impatti ambientali, allineandosi alle moderne pratiche di costruzione che danno priorità alla sostenibilità.





1. Capacità di sollevamento: 200 tonnellate (escluso il peso dello spreader)

2. Peso proprio della macchina per la costruzione del ponte: 118 tonnellate (peso massimo di un singolo pezzo: 7 t)

3. Resistenza al vento

(1) Stato di camminata a vuoto: livello 8

(2) Stato di ancoraggio a vuoto: livello 12

(3) Stato di sollevamento a pieno carico: livello 7

4. Velocità di sollevamento:

(1) Pieno carico: 0~1,0/min

(2) Senza carico: 0~1,5 m/min

5. Velocità di orzata: 0~0,6 m/min (con orzata di carico)

6. Intervallo di lavoro: Rmin=7m - Rmax=12m

7. La modalità di camminata dell'intera macchina: tipo di camminata (il cilindro dell'olio viene spinto verso l'alto e non c'è carico durante il processo di camminata)

8. Velocità di viaggio dell'intera macchina: l'intero movimento è di 15 m, compreso lo smontaggio dell'ancoraggio, l'inversione del binario e il posizionamento, l'intero processo non richiede più di 2 ore.

9. Capacità di arrampicata senza carico dell'intera macchina: ± 3,5 gradi

10. Altezza di sollevamento: 65 m sotto l'impalcato del ponte, 1 m sopra il ponte

11. Distanza di ancoraggio anteriore e posteriore: 18 m (16 m, 19,5 m)

12. Distanza tra i punti di appoggio sinistro e destro durante il lavoro: esterno 10,5 m, interno 5,7 m

13. Distanza tra i punti di appoggio anteriori e posteriori: 16,85 m

14. Angolo di deflessione del sollevamento: direzione del ponte orizzontale 1,5 gradi, direzione del ponte longitudinale 3,5 gradi

15. Prestazioni di livellamento dello spandiconcime: con funzioni di livellamento verticale e orizzontale

16. La capacità installata dell'intera macchina: 110Kw

17. Stability factor of the whole machine: meets the requirements of GB3811-83 (various working conditions∑M>0)

18. Caratteristiche e vantaggi del prodotto: montaggio della trave a doppia larghezza e bidirezionale, camminata passo-passo, campata trasversale del contrappeso, stabilizzatori anteriori e posteriori sono dotati di sistemi idraulici, gli stabilizzatori possono essere regolati da 0. 8-1 metri, la trave principale può essere regolata e si possono erigere travi inclinate di 45- gradi, ecc.





La macchina per la costruzione di ponti da 200 tonnellate è un'attrezzatura complessa che apporta innovazione ed efficienza ai progetti di costruzione di ponti. Composta da vari componenti specializzati, questa macchina semplifica il processo di assemblaggio del ponte. Ecco i componenti chiave che compongono questa straordinaria tecnologia:



1. Telaio principale: il telaio principale funge da spina dorsale della macchina per la costruzione di ponti. Fornisce supporto strutturale e stabilità all'intero apparato. Costruito con materiali robusti, il telaio principale garantisce la durata e la longevità della macchina.



2. Sistema a portale: il sistema a portale è una parte critica della macchina che si estende per tutta la lunghezza del ponte. È costituito da robuste travi e binari che facilitano il movimento dei vari componenti durante il processo di costruzione. Il sistema a portale consente il posizionamento e l'allineamento precisi dei segmenti del ponte.



3. Meccanismo di sollevamento: il meccanismo di sollevamento è responsabile del sollevamento e del posizionamento in posizione dei segmenti pesanti del ponte. Impiega sistemi idraulici o meccanici per garantire un sollevamento controllato e accurato, contribuendo all'assemblaggio di precisione del ponte.



4. Attrezzatura per la movimentazione dei segmenti: questa attrezzatura comprende strumenti specializzati per afferrare, trattenere e manipolare i segmenti del ponte durante l'assemblaggio. Garantisce una movimentazione sicura ed efficiente dei vari componenti del ponte, riducendo il rischio di danni ed errori umani.



5. Piattaforme di assemblaggio: queste piattaforme forniscono una superficie di lavoro stabile per i membri della squadra di costruzione. Consentono ai lavoratori di accedere a diverse aree del ponte per l'assemblaggio, la saldatura e altre attività garantendo la loro sicurezza.



6. Cabina di controllo: la cabina di controllo ospita i comandi dell'operatore, i sistemi di monitoraggio e le apparecchiature di comunicazione della macchina. Da qui, gli operatori supervisionano l'intero processo di costruzione, apportano modifiche e garantiscono il rispetto dei protocolli di sicurezza.



7. Fonte di energia: la macchina per la costruzione di ponti richiede una fonte di energia affidabile, solitamente sotto forma di motori diesel o elettrici. Questa potenza aziona i sistemi idraulici della macchina, i meccanismi di sollevamento e altri componenti operativi.



8. Sistema di controllo avanzato: le moderne macchine per la costruzione di ponti sono dotate di sofisticati sistemi di controllo. Questi sistemi utilizzano automazione computerizzata e sensori per gestire vari aspetti del processo di costruzione, inclusi i protocolli di sollevamento, allineamento e sicurezza.



9. Caratteristiche di sicurezza: garantire la sicurezza dei lavoratori e dell'ambiente circostante è fondamentale. Le caratteristiche di sicurezza includono pulsanti di arresto di emergenza, sensori di prossimità, sistemi di protezione anticaduta e allarmi che avvisano gli operatori di potenziali pericoli.



10. Telemetria e monitoraggio: molte macchine per la costruzione di ponti incorporano la tecnologia di telemetria e monitoraggio. Ciò consente la raccolta dati in tempo reale, il funzionamento remoto e l'analisi delle prestazioni, migliorando l'efficienza e le capacità di risoluzione dei problemi.



11. Ruote o cingoli: a seconda del modello, le macchine per la costruzione di ponti possono essere dotate di ruote o cingoli. Questi componenti di mobilità consentono alla macchina di attraversare il cantiere, posizionandola per le varie fasi di assemblaggio del ponte.



12. Accesso per la manutenzione: nel design sono integrati punti di facile accesso per la manutenzione e l'assistenza. Questi punti di accesso facilitano la manutenzione, le ispezioni e le riparazioni regolari, garantendo prestazioni ottimali della macchina per tutta la sua durata operativa.









La macchina per la costruzione di ponti da 200 tonnellate rappresenta un punto di svolta nel campo della costruzione di ponti, offrendo una moltitudine di vantaggi che ridefiniscono gli approcci tradizionali. Questa tecnologia all’avanguardia rivoluziona il processo di costruzione, offrendo una serie di vantaggi che vanno dall’efficienza, alla sicurezza e alla qualità:



1. Maggiore efficienza: i processi automatizzati della macchina per la costruzione del ponte accelerano notevolmente l'assemblaggio del ponte. Riduce la necessità di manodopera, ottimizza l'utilizzo delle risorse e accelera le tempistiche del progetto, portando in definitiva a un completamento più rapido del progetto.



2. Flusso di lavoro ottimizzato: i sistemi integrati della macchina funzionano in armonia, promuovendo un flusso di lavoro ottimizzato. Ciò elimina i colli di bottiglia e le inefficienze, garantendo che ogni fase di costruzione passi senza problemi a quella successiva.



3. Assemblaggio preciso: l'ingegneria di precisione e i meccanismi di allineamento automatizzato garantiscono un assemblaggio accurato dei componenti del ponte. Ciò si traduce in ponti strutturalmente solidi con discrepanze minime, migliorando la qualità complessiva del progetto.



4. Disagi ridotti: il rapido montaggio facilitato dalla macchina riduce il tempo di attività dei cantieri. Ciò porta a minori disagi al traffico, alle comunità vicine e all’ambiente.



5. Sicurezza migliorata: funzionalità di sicurezza avanzate, come il monitoraggio in tempo reale, i protocolli di arresto di emergenza e i sistemi completi di protezione anticaduta, danno priorità alla sicurezza delle squadre di costruzione e delle aree circostanti.



6. Adattabilità: la macchina per la costruzione di ponti è progettata per adattarsi a vari modelli e tipi di ponti, dai ponti a travi alle strutture strallate. La sua versatilità garantisce che possa soddisfare un'ampia gamma di requisiti progettuali.



7. Risparmio sui costi: ottimizzando la manodopera, riducendo i tempi di costruzione e minimizzando lo spreco di risorse, la macchina offre notevoli risparmi sui costi rispetto ai metodi di costruzione tradizionali.



8. Funzionamento a distanza: le funzionalità di funzionamento a distanza consentono agli operatori di controllare la macchina da una distanza di sicurezza, riducendo al minimo la loro esposizione ad aree di lavoro pericolose e creando un ambiente di costruzione più controllato.



9. Qualità costante: la precisione della macchina e i processi automatizzati garantiscono risultati costanti e di alta qualità in tutte le fasi della costruzione, dall'assemblaggio iniziale ai ritocchi finali.



10. Sostenibilità: l'impatto ambientale ridotto al minimo attraverso la riduzione delle emissioni, del rumore e dello spreco di risorse si allinea con le moderne pratiche di costruzione che enfatizzano la sostenibilità e la responsabilità.



11. Vetrina dell'innovazione: incorporare la macchina per la costruzione di ponti in un progetto sottolinea l'impegno per l'innovazione e il progresso nel settore delle costruzioni, creando un precedente per le pratiche di costruzione avanzate.



12. Applicazione versatile: dai progetti di ponti su piccola scala alle grandi opere infrastrutturali, l'adattabilità e l'efficienza della macchina la rendono adatta ad un ampio spettro di scenari di costruzione.





La macchina per la costruzione di ponti da 200 tonnellate è all'avanguardia nella moderna tecnologia di costruzione, offrendo un'ampia gamma di applicazioni che trasformano il modo in cui vengono costruiti i ponti. La sua versatilità, efficienza e funzionalità avanzate lo rendono una risorsa inestimabile in vari scenari di costruzione di ponti:



1. Costruzione di nuovi ponti: l'applicazione principale della macchina per la costruzione di ponti è nella costruzione di nuovi ponti. Eccelle nell'assemblare i componenti del ponte, garantendo un allineamento accurato e accelerando l'intero processo di costruzione.



2. Riabilitazione e ammodernamento dei ponti: quando i ponti esistenti necessitano di riabilitazione, espansione o ammodernamento, la macchina per la costruzione di ponti si rivela preziosa. Aiuta nello smantellamento di vecchi componenti, nel sollevamento e nel posizionamento di nuovi segmenti e nel mantenimento dell'integrità strutturale del ponte.



3. Sostituzioni di emergenza: in caso di sostituzioni di emergenza dei ponti a causa di disastri naturali o cedimenti strutturali, la macchina accelera il processo di installazione di nuovi componenti del ponte, riducendo al minimo i disagi e ripristinando rapidamente le vie di trasporto vitali.



4. Progetti di ponti complessi: l'adattabilità della macchina la rende adatta alla costruzione di vari tipi di ponti, compresi progetti complessi come ponti strallati e ad arco. La sua precisione garantisce che gli elementi di design complessi siano accuratamente assemblati.



5. Posizioni remote o difficili: la capacità operativa a distanza della macchina per la costruzione di ponti è vantaggiosa per costruire ponti in posizioni difficili o remote. Gli operatori possono controllare la macchina da una distanza di sicurezza, riducendo i rischi associati ai terreni difficili.



6. Ponti autostradali e ferroviari: sia che si tratti di autostrade che di ferrovie, la macchina offre soluzioni di costruzione efficienti per entrambi i tipi di ponti. La sua capacità di movimentare carichi pesanti e mantenere allineamenti precisi è fondamentale per percorsi di trasporto sicuri e affidabili.



7. Progetti di sviluppo urbano: nelle aree urbane con spazio di costruzione limitato, il design compatto e l'assemblaggio di precisione della macchina per la costruzione di ponti la rendono uno strumento prezioso per costruire ponti senza causare eccessivi disagi all'ambiente circostante.



8. Distribuzione rapida dei ponti: le capacità di assemblaggio rapido della macchina sono particolarmente utili per progetti che richiedono la costruzione rapida di ponti, come scenari militari o di risposta a catastrofi.



9. Ponti a campata multipla: la costruzione di ponti a campata multipla richiede un coordinamento complesso di vari componenti. I processi automatizzati della macchina garantiscono un allineamento coerente e un posizionamento preciso, anche su più campate.



10. Demolizione di ponti: nei casi in cui è necessario demolire un ponte, la macchina per la costruzione di ponti aiuta nello smantellamento controllato, garantendo che il processo sia sicuro, efficiente e rispettoso dell'ambiente.





La produzione di una macchina per la costruzione di ponti prevede una serie di passaggi meticolosi, dalla progettazione e ingegneria all'assemblaggio e alla garanzia della qualità. Questo complesso processo garantisce che il prodotto finale soddisfi elevati standard di prestazioni, sicurezza e affidabilità. Ecco una panoramica della tipica procedura di produzione:



1. Fase di ideazione e progettazione:

• Ingegneri e progettisti collaborano per concettualizzare le caratteristiche, le specifiche e le capacità della macchina per la costruzione di ponti.
• Vengono creati piani di progettazione dettagliati che comprendono componenti strutturali, sistemi di controllo, caratteristiche di sicurezza ed estetica.



2. Approvvigionamento materiali:

• Le materie prime, come acciaio ad alta resistenza, componenti idraulici, sistemi elettrici e dispositivi di sicurezza, provengono da fornitori affidabili.



3. Fabbricazione di componenti strutturali:

• Costruttori esperti modellano e assemblano il telaio principale, il sistema a portale, il meccanismo di sollevamento e altri componenti strutturali chiave secondo le specifiche di progettazione.
• La saldatura e la lavorazione di precisione garantiscono la resistenza e la precisione dei componenti.



4. Integrazione dei sistemi:

• Sistemi idraulici, componenti elettrici, controlli di automazione e meccanismi di sicurezza sono integrati nella struttura strutturale.
• Interfacce di controllo avanzate e sistemi di telemetria sono incorporati per il funzionamento remoto e il monitoraggio dei dati.



5. Assemblaggio di sottosistemi:

• Vari sottosistemi, come il meccanismo di sollevamento, l'attrezzatura per la movimentazione dei segmenti, le piattaforme di assemblaggio e la fonte di alimentazione, vengono meticolosamente assemblati e allineati.



6. Controllo qualità e test:

• In ogni fase di assemblaggio vengono condotti rigorosi controlli di qualità per verificare il corretto adattamento, allineamento e funzionalità.
• Vengono eseguiti test di simulazione per garantire il buon funzionamento e le caratteristiche di sicurezza.



7. Verniciatura e finitura:

• La macchina per la costruzione di ponti è sottoposta a preparazione della superficie, verniciatura e protezione dalla corrosione per migliorarne la durata e l'estetica.



8. Calibrazione delle funzioni di sicurezza:

• I sistemi di sicurezza avanzati, inclusi protocolli di arresto di emergenza, sensori di prossimità e meccanismi di protezione anticaduta, sono calibrati e testati per soddisfare rigorosi standard di sicurezza.



9. Test operativi:

• Vengono eseguiti test operativi completi, che comprendono capacità di sollevamento, allineamento di precisione, funzionalità di controllo remoto e risposta alle situazioni di emergenza.



10. Ispezioni di garanzia della qualità:

• Ispettori di terze parti o team interni di garanzia della qualità esaminano la costruzione, l'integrazione dei sistemi e i protocolli di sicurezza della macchina per la costruzione di ponti.



11. Documentazione e manuali:

• Manuali operativi dettagliati, guide di manutenzione e procedure di risoluzione dei problemi sono preparati per assistere gli operatori e il personale di manutenzione.



12. Preparazione per il trasporto e l'installazione:

• La macchina per la costruzione di ponti è pronta per il trasporto al cantiere. Se necessario, è smontabile in componenti maneggevoli per facilitarne il trasporto.



13. Assemblaggio e collaudo in loco:

• Tecnici esperti supervisionano il rimontaggio della macchina in cantiere, assicurandosi che sia posizionata correttamente e allineata accuratamente.



14. Formazione e messa in servizio:

• Gli operatori e il personale di manutenzione ricevono una formazione sul funzionamento, sulla manutenzione e sui protocolli di sicurezza della macchina.
• La macchina viene messa in servizio e vengono condotti i test finali per verificarne le prestazioni in condizioni reali.





L'azienda ha installato una piattaforma di gestione intelligente delle apparecchiature e ha installato 310 set (set) di robot di movimentazione e saldatura. Dopo il completamento del piano, ci saranno più di 500 set (set) e la percentuale di rete delle apparecchiature raggiungerà il 95%. Sono state messe in funzione 32 linee di saldatura, è prevista l'installazione di 50 e il tasso di automazione dell'intera linea di prodotti ha raggiunto l'85%.
