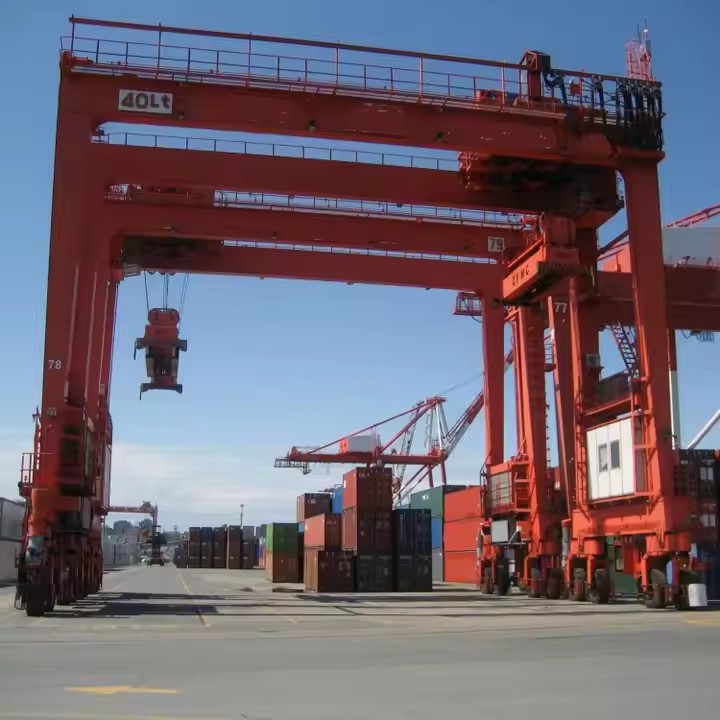

Gru a portale per container RMG

Cos'è una gru a portale per container RMG?

A Gru a portale-montata su rotaia (RMG).è un'enorme gru a cavalletto su rotaia-progettata specificatamente per impilare e spostare container di spedizione standard nei terminal portuali, nei piazzali intermodali e negli hub logistici. L'aspetto "Rail-Mounted" è la sua caratteristica distintiva, il che significa che funziona su una serie fissa di binari incorporati nello scalo.

Pensatelo come un sistema di impilamento di magazzino automatizzato e altamente efficiente per contenitori, confinato in uno specifico blocco di piazzale ma che offre precisione e densità senza precedenti.



Vantaggi

Alta densità di impilamento:Gli RMG possono impilare container di 6-8 di larghezza e 5-6 di altezza, massimizzando l'utilizzo dello spazio prezioso del piazzale.

Precisione e stabilità:Il sistema montato su rotaia-fornisce una stabilità eccezionale e consente un posizionamento molto preciso del container, anche in caso di vento forte.

Alta produttività ed efficienza:In grado di gestire 20-40 movimenti all'ora, sono ideali per operazioni terminalistiche con volumi elevati.

Costi di manodopera ridotti:Può essere gestito da una sola persona e il funzionamento remoto o l'automazione completa possono ridurre ulteriormente le esigenze di personale.

Efficienza energetica ed eco-compatibilità:Alimentate elettricamente, producono zero emissioni locali e rumore inferiore rispetto alle gru a cavalletto in gomma (RTG)-alimentate a diesel.

Sicurezza superiore:Il percorso fisso elimina il rischio di collisione con altre attrezzature del cantiere e i sistemi automatizzati riducono l’errore umano.



Confronto: RMG e RTG (gantry in gomma-stanco)

Caratteristica	RMG (portale montato su rotaia-)	RTG (cavalletto-stanco in gomma)
Mobilità	Fissato alle rotaie in un blocco di un metro.	Altamente mobile, può guidare tra i blocchi del cortile.
Densità di impilamento	Molto alto(fino a 8 di larghezza)	Alto (tipicamente 6-7 di larghezza)
Precisione e stabilità	Superiore	Buono, ma può essere influenzato dalla pressione dei pneumatici e dalle condizioni del terreno.
Automazione	Più facile da automatizzare	Più complesso da automatizzare.
Impatto ambientale	Elettrico,emissioni zero.	Tipicamente diesel, con emissioni e rumore.
Ideale per	Elevato-volume, layout di piazzale fissi.	Layout di cantiere flessibili,volume iniziale inferiore.

Conclusione:La gru a portale per container RMG è l'apice dell'efficienza e dell'automazione nel settore della spedizione di container. Il suo design montato su rotaia- è la chiave per ottenere densità, precisione e produttività elevate, rendendolo la scelta preferita per i terminal container moderni e ad alta-rendimento che mirano a ridurre le emissioni di carbonio.



Capacità di sollevamento 320 tonnellate
Portata (larghezza) 3 - 12 metri (regolabile)
Altezza di sollevamento 3 - 10 metri
Classe di lavoro A3-A5 (servizio da leggero a medio)
Velocità di sollevamento 0.5 - 8 m/min (variabile)
Tipo di trave principale Trave singola/doppia (tipo scatola-)
Alimentazione 220V/380V trifase o manuale
Modalità di controllo Controllo pensile/telecomando wireless
Tipo di paranco Paranco elettrico a catena/paranco a fune
Traslazione A spinta manuale o motorizzata
Protezione dalla corrosione Verniciatura-zincata a caldo o di grado- marino
Resistenza al vento Fino alla scala Beaufort 6 (per uso esterno)
Temperatura operativa: da -20 gradi a +50 gradi

Ecco una ripartizione dettagliata dei componenti di anGru a portale per container RMG.

1. Sistema strutturale primario (lo scheletro)

Telaio e gambe del portale:La massiccia struttura in acciaio che costituisce la struttura principale a cavallo delle pile di container. Tipicamente è costituito da 4-8 gambe a seconda della luce e della capacità.

Trave di sollevamento/asta:Le travi orizzontali primarie che collegano le gambe e forniscono il binario affinché il carrello possa viaggiare attraverso la larghezza del cortile.

Pista e sistema ferroviario:

Binari correnti:Rotaie in acciaio-per carichi pesanti (spesso rotaie per gru) montate su fondamenta in cemento armato.

Fondazione:Fondazioni profonde in cemento che garantiscono che le rotaie rimangano perfettamente livellate e allineate anche sotto carichi dinamici estremi.

Rotaia della gru e percorso del carrello:Binari montati sulla parte superiore della trave di sollevamento su cui scorre il carrello.

2. Sistema di movimentazione dei container (il cavallo di battaglia)

Diffusore:Il dispositivo specializzato per il sollevamento di container-.

Meccanismo telescopico:Regola la lunghezza per gestire contenitori da 20 piedi, 40 piedi e 45 piedi.

Twistlock:Chiusure coniche rotanti che agganciano le fusioni angolari del contenitore.

Sistema di pesatura:Celle di carico integrate per la pesatura dei contenitori durante la movimentazione.

Bracci di guida:Aiuta a posizionare accuratamente lo spandiconcime sui contenitori.

Sistema di sollevamento:

Motori di sollevamento:Motori elettrici-a coppia elevata per il sollevamento principale e ausiliario.

Tamburi del cavo metallico:Grandi tamburi che avvolgono i cavi del paranco.

Funi metalliche:Cavi in ​​acciaio ad alta-resistenza per il sollevamento di container.

Assemblaggio del carrello:

Telaio del carrello:Struttura in acciaio che sostiene il macchinario di sollevamento.

Ruote del carrello:Ruote flangiate che scorrono sulla rotaia della gru.

Pulegge di corda:Pulegge che guidano le funi metalliche dal paranco allo spreader.



3. Sistemi di guida e potenza (i muscoli)

Viaggi lunghi:

Motori di azionamento:Motori multipli sincronizzati (uno per gamba o più).

Riduttori e ruote:Ruote in acciaio forgiato-di grande diametro con battistrada temprato.

Azionamenti per carrelli:

Motori di azionamento:Motori elettrici con controllo di precisione.

Riduttori e ruote:Ruote flangiate più piccole per la corsa trasversale-.





Azionamenti di sollevamento:

Motore di sollevamento principale:Motore primario di sollevamento.

Motore di sollevamento ausiliario:Per carichi più leggeri o posizionamento preciso.

Sistema di alimentazione:

Barre conduttrici/barre di alimentazione:Conduttori elettrici chiusi che corrono paralleli alle rotaie della gru.

Scarpe da collezione:Pattini di contatto che scorrono lungo le barre conduttrici per fornire potenza.

4. Sistemi di controllo e sicurezza (cervello e nervi)

Sistemi di controllo operatore:

Cabina dell'operatore:Cabina climatizzata-montata sul carrello o sul portale.

Stazione di controllo remoto:Spesso in una sala di controllo vicina con più telecamere.

Sistemi di automazione e rilevamento:

Riconoscimento ottico dei caratteri (OCR):Telecamere che leggono automaticamente i numeri dei container.

Sistemi di scansione laser:Per il posizionamento preciso dei contenitori e la misurazione della pila.

Sistemi GPS ed codificatori:Per il posizionamento esatto di gru e carrelli.





Dispositivi di sicurezza e protezione:

Sistemi anti-collisione:Previene le collisioni con altre gru e oggetti.

Monitoraggio dello stack dei contenitori:Garantisce altezze di impilamento e stabilità sicure.

Indicatore del momento di carico (LMI):Previene i sovraccarichi.

Anemometro:Misura la velocità del vento e attiva allarmi o arresti.

Sistema anti-oscillazione:Riduce automaticamente l'oscillazione del contenitore.

Sistemi di arresto di emergenza:Numerosi pulsanti di arresto di emergenza-in tutta la gru.

5. Sistemi ausiliari

Illuminazione:Luci ad alta-intensità per le operazioni notturne.

Protezione antincendio:Sistemi di rilevazione e soppressione incendi.

Comunicazione:Impianti citofonici e radio.

Monitoraggio e diagnostica:Monitoraggio continuo dei sistemi gru con funzionalità di diagnostica remota.

Riepilogo: La macchina integrata per la movimentazione di container

Ogni componente di un RMG è progettato per:

Precisione:Sistemi di guida laser, OCR e codificatori

Velocità:Trasmissioni e paranchi- ad alte prestazioni

Affidabilità:Design strutturale robusto e componenti di qualità

Sicurezza:Sistemi di sicurezza multipli ridondanti

Efficienza:Sistemi automatizzati e funzionamento dell'energia elettrica

SCHIZZO



Tecnica principale



Vantaggi della gru a portale per container RMG

Gli RMG offrono vantaggi trasformativi per le moderne operazioni dei terminal container, concentrandosi su densità, efficienza e sostenibilità.



1. Efficienza spaziale e densità di impilamento senza pari

Archiviazione ad alta-densità:Gli RMG possono impilare i contenitori in configurazioni come7+1+7(7 file su un lato, una corsia ferroviaria e 7 file sull'altro) o anche più larghe, massimizzando l'utilizzo del prezioso spazio del cortile.

Impilamento elevato:In genere possono impilare i contenitori5-6 in alto, aumentando significativamente la capacità di stoccaggio all'interno di un'area fissa rispetto ad altre apparecchiature.

2. Efficienza operativa e produttività superiori

Elevata produttività:Capace di maneggiare20-40 movimenti di container all'ora, rendendoli ideali per operazioni sui terminali-con volumi elevati.

Manipolazione di precisione:Il sistema montato su rotaia- consente il posizionamento estremamente preciso dei contenitori, riducendo i tempi di movimentazione e il rischio di danni.

Resilienza meteorologica:Più stabile e utilizzabile in condizioni di vento più intenso rispetto alle alternative-gommate.

3. Maggiore sicurezza e affidabilità

Movimento prevedibile:Il sistema a binario fisso elimina il rischio di deviare dalla rotta e riduce le collisioni con altre attrezzature da cantiere.

Sistemi di Sicurezza Integrati:Dotato di sistemi anti-collisione avanzati, monitoraggio dello stack dei container e protezione da sovraccarico, crea un ambiente di lavoro più sicuro.

Errore operatore ridotto:Le funzionalità di automazione riducono al minimo l'errore umano nel posizionamento e nell'impilamento dei contenitori.

4. Benefici economici e ambientali

Costi operativi inferiori:Alimentati elettricamente, con costi energetici notevolmente inferiori rispetto agli RTG-alimentati a diesel. L’elettricità è anche più economica e più stabile del gasolio.

Manutenzione ridotta:I viaggi in treno provocano una minore usura della gru rispetto ai pneumatici in gomma sull'asfalto, con conseguente riduzione dei costi di manutenzione a lungo termine.

Rispetto dell'ambiente: Zero emissioni localinel punto di utilizzo, riducendo l'impronta di carbonio del terminale e migliorando la qualità dell'aria locale. Inoltre producono meno inquinamento acustico.

5. Automazione avanzata e controllo operativo

Potenziale di automazione completa:Gli RMG sono la scelta preferita per i terminali automatizzati. Possono essere perfettamente integrati nei sistemi operativi terminali (TOS) per operazioni senza pilota.

Operazione remota:Gli operatori possono controllare più gru da una sala di controllo centrale ed ergonomica, migliorando le condizioni di lavoro e consentendo il funzionamento in condizioni meteorologiche avverse.

Sistemi intelligenti:Funzionalità come il riconoscimento ottico dei caratteri (OCR) identificano automaticamente i contenitori e i sistemi di posizionamento automatizzato garantiscono ogni volta un impilamento perfetto.



Applicazioni della gru a cavalletto per container RMG

Gli RMG sono la spina dorsale di una gestione dei container moderna ed efficiente in scenari specifici di volume elevato-.



1. Porti e terminal per container (applicazione primaria)

Cantieri portacontainer portuali:Questa è l'applicazione principale. Gli RMG vengono utilizzati nel piazzale di stoccaggio dietro la banchina (dove attraccano le navi).

Ciclo di importazione:Ricevere i container dalle gru di banchina e impilarli nel piazzale, quindi recuperarli per il ritiro tramite camion o treni.

Ciclo di esportazione:Ricevere container da camion o treni, impilarli nel piazzale e poi consegnarli alle gru di banchina per il carico sulle navi.

Operazioni a terra:Trasferimento efficiente dei container tra diverse modalità di trasporto (spedire-su-ferrovia, spedire-su-camion).

2. Scali ferroviari intermodali

Operazioni del terminal ferroviario:Spostamento di contenitori dalla catasta al vagone ferroviario e viceversa. La loro precisione è ideale per allineare perfettamente i contenitori ai vagoni ferroviari.

Ordinamento e marshalling:Organizzazione dei container all'interno dello scalo ferroviario in base alla loro destinazione.

3. Depositi interni di container (ICD) e hub logistici

Archiviazione-a lungo termine:Fornire uno stoccaggio ad alta-densità-economico per container lontano dall'area portuale principale.

Consolidamento e deconsolidamento del carico:Movimentazione di contenitori in strutture in cui le merci vengono imballate o disimballate dai contenitori.



Il processo di produzione di anGru a portale per container RMGè un'impresa monumentale che combina la fabbricazione di acciaio pesante, l'assemblaggio meccanico di precisione e una sofisticata integrazione elettrica e software. Viene generalmente effettuato da produttori specializzati dell'industria pesante.

Ecco una descrizione dettagliata del processo di produzione.



Fase 1: progettazione e ingegneria

Questa è la fase fondamentale in cui la gru viene concepita e specificata nei minimi dettagli.

Specifiche del cliente e del sito:Revisione dei requisiti del terminal: disposizione di impilamento (ad esempio, 7+1+7), capacità (tipicamente 40-50 tonnellate sotto lo spreader), altezza di sollevamento, campata delle rotaie e grado di automazione.

Ingegneria avanzata:

Analisi strutturale (FEA):Utilizzo dell'analisi degli elementi finiti per modellare l'intera struttura del portale, le gambe e il braccio sotto carichi dinamici, inclusi scenari di vento, sismici e collisioni.

Progettazione meccanica:Progettazione di macchinari di sollevamento, carrello, unità di traslazione e del sofisticato spreader con i suoi meccanismi telescopici e twistlock.

Progettazione elettrica e di controllo:Creazione di schemi per alimentatori ad alta-tensione, azionamenti di motori (VFD), reti PLC e integrazione di sistemi di automazione (OCR, GPS, scanner laser).

Distinta base (BOM):Creazione di un elenco completo di tutte le materie prime e migliaia di componenti acquistati.



Fase 2: approvvigionamento e preparazione dei materiali

Appalti:Approvvigionamento di lastre e sezioni in acciaio ad alta resistenza-certificato. Ordinazione di componenti specializzati da fornitori globali: motori e azionamenti Siemens/ABB, paranchi Demag/Konecranes, spandiconcime R&M, dispositivi di controllo Schneider/Electric, ecc.

Preparazione del materiale:Le piastre di acciaio vengono-sabbiate e trattate con primer. Vengono quindi tagliati su misura utilizzando enormi macchine CNC al plasma o taglio a fiamma con bracci robotici per la precisione.



Fase 3: fabbricazione e assemblaggio strutturale

Qui è dove viene costruito il massiccio scheletro della gru.

Fabbricazione di pannelli e sottoassiemi-:

Sezioni gambe e braccio:Le gambe e il braccio sono realizzati come grandi travi scatolari in lamiera d'acciaio. Gli irrigidimenti interni sono saldati per evitare deformazioni.

Processo:I componenti sono inseriti in maschere di grandi dimensioni. Le saldature critiche vengono eseguite utilizzandoSaldatura automatizzata ad arco sommerso (SAW)per una penetrazione profonda e di alta qualità. Tutte le saldature vengono ispezionate tramite ultrasuoni o raggi X-.

Alleviare lo stress:Le sezioni principali completate (gambe, segmenti del braccio) vengono riscaldate in un grande forno controllato da computer- per alleviare le tensioni interne derivanti dalla saldatura, prevenendo future distorsioni.

Lavorazione:I punti di connessione, le superfici di montaggio delle guide e i cuscinetti di montaggio delle unità sono lavorati per garantire un perfetto allineamento e adattamento-durante l'assemblaggio finale.



Fase 4: assemblaggio meccanico

Il telaio strutturale è integrato con i sistemi meccanici.

Assemblaggio mega-blocchi:Vengono assemblate grandi sotto-sezioni, come una gamba intera con il suo camion finale.

Assemblaggio ponte e braccio:Le sezioni principali del braccio sono unite e l'intera struttura del ponte è allineata.

Installazione dell'unità di azionamento:I gruppi di trasmissione a corsa lunga (motore, cambio, ruota) sono installati sui carrelli terminali. Gli azionamenti di traslazione del carrello sono installati sul telaio del carrello.

Gruppo paranco e spandiconcime:Le unità di sollevamento ad alta-velocità (principali e ausiliarie) sono montate sul carrello. Lo spandiconcime viene assemblato e testato separatamente prima dell'integrazione.



Fase 5: installazione del sistema elettrico e di controllo

Il "sistema nervoso" della gru è installato.

Installazione del cavo:Centinaia di metri di cavi di alimentazione e controllo sono posati in portacavi e condotti in tutta la struttura.

Installazione del pannello:I principali quadri elettrici ad alta-tensione, armadi di azionamento e pannelli di controllo PLC sono installati in sale elettriche dedicate sulla gru stessa.

Installazione del sensore e del sistema di sicurezza:Finecorsa, sensori anti-collisione, sistemi di posizionamento laser e telecamere OCR sono montati e cablati.

Installazione dell'interfaccia operatore:La cabina dell'operatore è installata sul carrello o sul portale, cablata e testata.



Fase 6: test e ispezione pre-consegna (FAT)

Prima dello smontaggio, la gru completamente montata in fabbrica viene sottoposta a test rigorosi, spesso alla presenza del cliente.

Ispezione visiva e dimensionale:Verifica della lavorazione e di tutte le dimensioni critiche.

Nessun-test di carico:Eseguire tutti i movimenti (paranco, carrello, portale) senza carico per verificarne il corretto funzionamento e il rumore anomalo.

Test di carico:

Prova di carico statico:Sollevamento di un carico di prova di125% della capacità nominaleper verificare l'integrità strutturale e la capacità di tenuta del freno.

Prova di carico dinamico:Sollevamento110% della capacità nominalee eseguendolo attraverso tutti i movimenti operativi.

Test di funzionalità e sicurezza:Verifica di tutti gli interruttori di finecorsa, degli arresti di emergenza-, della protezione da sovraccarico e dei sistemi automatizzati (come i twistlock dello spreader e il sistema telescopico).



Fase 7: smantellamento, verniciatura e spedizione

Smantellamento sistematico:La gru viene accuratamente smontata in moduli trasportabili (sezioni delle gambe, segmenti del braccio, carrello, spreader), con tutti i componenti meticolosamente etichettati.

Verniciatura finale:Un sistema di verniciatura multistrato ad alte-prestazioni-viene applicato per la protezione dalla corrosione a lungo-termine in ambienti ostili di acqua salata.

Imballaggio e spedizione:I componenti vengono imballati e spediti tramite navi pesanti-al porto del cliente.



Fase 8: Costruzione e messa in servizio del sito (SAT)

Preparazione del sito:Il produttore verifica che la pista sia completa, livellata e allineata.

Erezione:Utilizzando grandi gru mobili, il personale specializzato del produttore rimonta la gru sulle sue rotaie permanenti.

Connessioni e test finali:Tutti i sistemi vengono ri-collegati e sottoposti a una fase finaleTest di accettazione in loco (SAT)per garantire prestazioni perfette nell'ambiente operativo reale.

Formazione degli operatori:Viene fornita una formazione completa al personale addetto alla manutenzione e alle operazioni del terminale.

Vista dell'officina:
