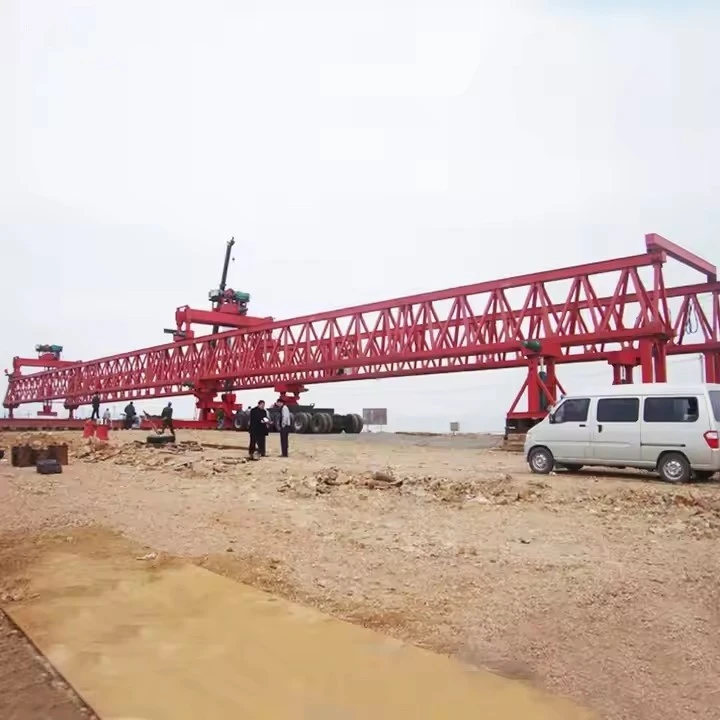

Attrezzatura per lancio di ponti da 300 tonnellate

Un'attrezzatura per il lancio di ponti da 300-tonnellate è una macchina-per carichi pesanti utilizzata nella costruzione di ponti, in particolare per lanciare in posizione segmenti di ponti prefabbricati o assemblati. Queste macchine sono essenziali per progetti infrastrutturali su larga scala, poiché consentono l'installazione efficiente e precisa dei componenti del ponte.





Una lanciaponti da 300-tonnellate è un'attrezzatura per carichi pesanti utilizzata nella costruzione di ponti, in particolare per il lancio di segmenti prefabbricati o travi in ​​posizione. Di seguito sono elencate le sue caratteristiche principali:

1. Elevata capacità di carico
Progettato per gestire carichi da 300 tonnellate, lo rende adatto per travi di ponti di grandi dimensioni o costruzioni segmentate.

Può supportare travi a campata lunga- (tipicamente da 30 a 50 m o più).

2. Design modulare e regolabile
Spesso presenta componenti modulari per un facile trasporto e assemblaggio.

Altezza e larghezza regolabili per adattarsi a diversi modelli di ponti.

3. Sistema semovente o di lancio
Alcuni modelli sono semoventi-(con cingoli o ruote), mentre altri utilizzano un sistema di lancio a portale.

Sistemi di azionamento idraulici o elettrici per movimenti fluidi.

4. Posizionamento di precisione
Dotato di martinetti idraulici e allineamento-controllato dal computer per un posizionamento accurato della trave.

Può includere sistemi a guida laser-per il posizionamento-in tempo reale.

5. Caratteristiche di sicurezza
Meccanismi anti-ribaltamento e sensori di carico per evitare il sovraccarico.

Sistemi di frenata di emergenza e supporti ridondanti per la stabilità.

6. Versatilità
Può essere utilizzato per il varo di travi prefabbricate, la costruzione di ponti segmentati e metodi a sbalzo bilanciati.

Adattabile a diversi tipi di ponte (autostrada, ferrovia, viadotti).

7. Controllo remoto e automazione
Alcuni modelli sono dotati di funzionamento-controllato da remoto per garantire sicurezza ed efficienza.

Sincronizzazione automatizzata di più launcher in progetti di grandi dimensioni.

8. Durata e resistenza agli agenti atmosferici
Costruito con acciaio ad alta-resistenza per resistere ad ambienti edili difficili.

Componenti resistenti agli agenti atmosferici-per uso esterno.

9. Montaggio e smontaggio rapidi
Progettato per una configurazione rapida per ridurre al minimo i tempi di inattività.

Può includere sistemi di connessione rapida-per un'implementazione rapida.

10. Conformità agli standard
Conforme agli standard internazionali di sicurezza e ingegneria (ad esempio EN, AASHTO, ISO).





Attrezzatura per lanciaponti da 300 tonnellate - Specifiche tecniche
1. Specifiche generali
Capacità massima di lancio: 300 tonnellate

Tipo: Sistema modulare/gantry di lancio

Applicazione: Ponti segmentati prefabbricati, travi scatolari, capriate in acciaio, ecc.

Modalità operativa: lancio automatico-, propulsione idraulica

Sistema di controllo: automatizzato/controllato da PLC-con esclusione manuale

2. Componenti strutturali
Trave principale/telaio: acciaio- ad alta resistenza (grado S355/S460)

Naso di lancio: regolabile per diverse lunghezze di campata

Torri di supporto/supporti: regolabili idraulicamente in altezza e allineamento

Meccanismo di movimento: martinetti idraulici o carrelli a ruote con sistema a binario

3. Sistema idraulico
Forza di propulsione: 300–400 tonnellate (capacità di spinta/trazione)

Velocità di sollevamento: 3–10 m/ora (regolabile)

Corsa Corsa: 500–1000 mm per ciclo

Pressione idraulica: 350–700 bar

4. Sistema elettrico e di controllo
Alimentazione: generatore da 380 V/50 Hz o diesel-

Interfaccia di controllo: HMI touchscreen + telecomando

Caratteristiche di sicurezza: protezione da sovraccarico, arresto di emergenza, monitoraggio della sincronizzazione

5. Mobilità e configurazione
Trasporto: design modulare per un facile smontaggio

Tempo di assemblaggio: 7–14 giorni (a seconda delle condizioni del sito)

Larghezza binario/scartamento: regolabile (tipicamente 5–10 m)

6. Condizioni ambientali e operative
Temperatura di lavoro: da -20 gradi a +50 gradi

Resistenza al vento: fino a 15 m/s (operativo), 30 m/s (sopravvivenza)

Capacità di pendenza: inferiore o uguale al 3% (longitudinale), inferiore o uguale all'1% (trasversale)

7. Sicurezza e conformità
Certificazioni: ISO 9001, CE, EN 13001 (Norme di sicurezza per gru)

Test di carico: 125% della capacità nominale (prima della messa in servizio)

8. Funzionalità opzionali
Sistema di guida laser per un allineamento preciso

Sistema di alimentazione automatizzato dei segmenti

Meccanismi antiscivolo e anti{1}ribaltamento





Un lanciatore di ponti da 300- tonnellate è un'attrezzatura per carichi pesanti utilizzata nell'edilizia, nell'esercito o nell'ingegneria civile per installare ponti modulari (come i ponti Bailey, i ponti Mabey Johnson o altri sistemi di ponte portatili). Di seguito sono riportati i componenti chiave tipicamente presenti in un sistema di questo tipo:

1. Principali componenti strutturali
Naso di lancio: un'estensione in avanti che aiuta a guidare il ponte durante il dispiegamento.

Pannelli dell'impalcato del ponte – Sezioni modulari che formano la carreggiata.

Travi/travi di supporto: elementi-portanti che distribuiscono il peso.

Travi trasversali e rinforzi: forniscono stabilità laterale e verticale.

2. Sistemi idraulici e meccanici
Cilindri idraulici – Controllano l'estensione/retrazione del ponte.

Unità pompa – Alimenta le operazioni idrauliche.

Sistema di verricello e cavo: aiuta a tirare o posizionare le sezioni del ponte.

Rulli/cingoli – Consentono un movimento fluido durante il lancio.

3. Componenti per mobilità e trasporti
Telaio da trasporto: spesso montato su un camion o un rimorchio per carichi pesanti.

Stabilizzatori/Stabilizzatori: forniscono stabilità durante le operazioni di varo.

Sistema di sospensione – Assorbe gli urti durante il trasporto.

4. Sistemi di controllo e alimentazione
Cabina operatore/Pannello di controllo: consente il controllo remoto o manuale.

Power Pack (Diesel/Elettrico) – Fornisce energia per i sistemi idraulici ed elettrici.

Sensori e sistemi di sicurezza: monitorano il carico, l'allineamento e la stabilità.

5. Componenti ausiliari
Dispositivi di ancoraggio – Fissare il ponte al terreno o alle spalle.

Sistemi di sollevamento: regolazione dell'altezza e del livellamento.

Kit di attrezzi e pezzi di ricambio – Per manutenzione e regolazioni.

6. Attrezzature di sicurezza e supporto
Parapetti e barriere di sicurezza: proteggono i lavoratori durante le operazioni.

Illuminazione e segnalazione: per la visibilità in condizioni di scarsa-illuminazione.

Sistema di monitoraggio del carico: garantisce che il ponte rientri nella capacità di sicurezza.









L'attrezzatura per il lancio di ponti da 300- tonnellate è una macchina per carichi pesanti utilizzata per la costruzione di ponti di grandi dimensioni, in particolare per il lancio di segmenti o travi prefabbricate. I suoi vantaggi includono:

1. Elevata capacità di carico
Può gestire fino a 300 tonnellate, rendendolo adatto a progetti di ponti di grandi dimensioni.

Supporta segmenti pesanti di calcestruzzo prefabbricato, travi in ​​acciaio e altri componenti massicci.

2. Velocità di costruzione efficiente
Accelera la costruzione del ponte consentendo un rapido lancio e posizionamento dei segmenti.

Riduce il lavoro manuale e accelera le tempistiche del progetto.

3. Precisione e stabilità
Garantisce un allineamento accurato dei segmenti del ponte, riducendo al minimo gli errori.

I sistemi idraulici avanzati garantiscono movimenti fluidi e controllati.

4. Adattabilità a vari tipi di ponti
Funziona con ponti a trave, ponti a trave scatolare, ponti ad arco e ponti strallati-.

Supporti regolabili e nasi di lancio consentono la personalizzazione per diverse campate.

5. Funzionalità di sicurezza migliorate
Il robusto design strutturale impedisce il sovraccarico e l'inclinazione.

I sistemi di monitoraggio automatizzato rilevano squilibri o disallineamenti in tempo reale.

6. Ridotta necessità di supporti temporanei
Riduce al minimo l'uso di false opere e impalcature, riducendo i costi e la congestione del sito.

Ideale per valli, fiumi e autostrade dove il supporto a terra è limitato.

7. Costo-efficace per campate lunghe
Più economiche delle gru tradizionali per ponti-a campata lunga.

Riduce la necessità di più gru pesanti, risparmiando sui costi di noleggio e operativi.

8. Controllo remoto e automatizzato
Alcuni modelli sono dotati di funzionamento remoto, migliorando la sicurezza e l'efficienza.

I sistemi automatizzati garantiscono processi di lancio coerenti e ripetibili.

9. Durabilità e lunga durata
Costruito con acciaio ad alta-resistenza e materiali resistenti alla corrosione-.

Adatto per ambienti difficili, comprese le regioni costiere e ad alta-altitudine.

10. Benefici ambientali
Riduce l’inquinamento acustico e da polveri rispetto ai metodi tradizionali.

Riduce i disagi alle aree circostanti, soprattutto negli ambienti urbani.





L'attrezzatura per il lancio di ponti da 300- tonnellate è una macchina per carichi pesanti utilizzata principalmente nella costruzione di ponti, in particolare per il lancio di segmenti prefabbricati, travi o intere campate di ponti. Di seguito sono elencate le sue principali applicazioni e caratteristiche:

Applicazioni:
Lancio del segmento prefabbricato

Utilizzato per sollevare e posizionare segmenti prefabbricati in calcestruzzo per la costruzione di ponti bilanciati a sbalzo o campata-per-campata.

Garantisce un allineamento preciso prima del post-tensionamento.

Varo di travi per ponti autostradali/ferroviari

Installa travi di grandi dimensioni in acciaio o cemento (travi a I-, travi a U-, travi a scatola) per viadotti e cavalcavia.

Adatto per ponti a campata semplice o continua.

Lancio dei ponti Full Span

Posiziona interi impalcati di ponti prefabbricati in un'unica operazione, accelerando la costruzione su terreni urbani o difficili.

Costruzione di ponti strallati e di cavi-

Aiuta a posizionare componenti pesanti di ponti in strutture complesse dove le gru hanno un accesso limitato.

Progetti di ponti sottomarini o ad alta-altitudine

Funziona in ambienti difficili dove le gru tradizionali sono poco pratiche.





La procedura di produzione di un'attrezzatura per lanciaponti da 300 tonnellate prevede diverse fasi critiche, dalla progettazione e approvvigionamento dei materiali alla fabbricazione, assemblaggio, test e messa in servizio. Di seguito è riportato uno schema strutturato del tipico processo produttivo:

1. Progettazione e ingegneria
Progettazione concettuale: definire la capacità di carico (300 tonnellate), la lunghezza della campata, i requisiti di mobilità e le condizioni operative.

Ingegneria dettagliata:

Analisi strutturale (FEA per sollecitazione, deformazione, stabilità)

Progettazione del sistema idraulico/pneumatico (per i meccanismi di lancio)

Integrazione del sistema elettrico/di controllo (automazione, sensori)

Conformità normativa: garantisci il rispetto degli standard (ad es. AASHTO, EN, ISO o specifiche-specifiche del cliente).

Prototipazione (se applicabile): convalida della progettazione tramite modelli in scala o simulazioni.

2. Approvvigionamento materiali
Acciaio strutturale: acciaio di alta-grado (ad es. S355, ASTM A572) per travi, capriate e supporti.

Componenti idraulici: pompe, cilindri, tubi flessibili (classificati per carichi di 300+ tonnellate).

Parti meccaniche: ingranaggi, cuscinetti, argani e sistemi di cingoli.

Sistemi elettrici: PLC, sensori, motori e cablaggi.

Protezione dalla corrosione: primer, vernice o materiali zincanti.

3. Processo di fabbricazione
A. Fabbricazione strutturale
Taglio: taglio plasma/ossitaglio CNC-combustibile di piastre/travi in ​​acciaio.

Saldatura:

Saldatura ad arco sommerso (SAW) per travi principali.

Saldatura ad arco di metallo schermato (SMAW) per giunti.

Test non-distruttivi (NDT): ispezione a ultrasuoni/raggi X-.

Lavorazione: praticare fori, fresare superfici per un assemblaggio preciso.

Sotto-assiemi: costruisci sezioni modulari (ad esempio, naso di lancio, strutture di supporto).

B. Sistemi meccanici
Gruppo idraulico: installare pompe, cilindri e valvole di controllo.

Sistema binario/ruota: realizza rotaie/carrelli per la mobilità.

Meccanismi di sollevamento: Integra argani o martinetti.

C. Sistemi elettrici e di controllo
Cablaggio: installare i circuiti di alimentazione e controllo.

Automazione: programmare i PLC per operazioni sincronizzate.

Sistemi di sicurezza: sensori di sovraccarico, arresti di emergenza.

4. Assemblea
Montaggio: unisci sotto-assiemi utilizzando gru/martinetti.

Allineamento: garantire la precisione geometrica (strumenti di allineamento laser).

Fissaggio: connessioni critiche tramite bulloni; verificare le impostazioni di coppia.

5. Test e controllo qualità
Test di carico:

Prova statica (110% del carico di progetto, ovvero 330 tonnellate).

Test dinamico (simulare cicli di lancio).

Test idraulici: controllo delle perdite e della stabilità della pressione.

Test funzionali: verifica dei sistemi di controllo, dei sensori e degli interblocchi di sicurezza.

Ispezione: certificazione-di terze parti (se richiesta).

6. Trattamento superficiale e verniciatura
Sabbiatura: granigliatura-a Sa 2,5 (ISO 8501-1).

Verniciatura: applicare primer epossidico + finitura poliuretanica per resistere alla corrosione.

7. Imballaggio e spedizione
Smontaggio (se necessario): modularizzare per il trasporto.

Imballaggio: proteggere i componenti sensibili (ad es. componenti idraulici ed elettronici).

Logistica: utilizza rimorchi/navi- pesanti per parti di grandi dimensioni.

8. Messa in funzione-sul posto
Riassemblaggio: supervisione del-montaggio in loco.

Collaudo finale: Verifiche operative in condizioni reali.

Formazione: Consegna al cliente con formazione operatore/manutenzione.

9. Documentazione e consegna
Manuali: manuali O&M, elenchi delle parti, schemi elettrici.

Certificati: rapporti di prova sui materiali (MTR), registri di saldatura, risultati delle prove di carico.

Garanzia e supporto: definisci i termini-del servizio post-vendita.
