Gru a ponte monotrave

La gru a ponte monotrave è un tipo di attrezzatura di sollevamento ampiamente utilizzata nella produzione industriale. È composta da ponte, trave principale, trave terminale, paranco elettrico o carrello di sollevamento e sistema di controllo elettrico. È utilizzata principalmente per la movimentazione dei materiali e il carico e lo scarico in officine di fabbrica, magazzini, piazzali di carico e altri luoghi.



2. La gru a ponte monotrave ha una struttura compatta, occupa poco spazio e può essere installata e utilizzata a un'altezza inferiore dell'edificio. La gru a ponte monotrave è ampiamente utilizzata in molti settori come la produzione di macchinari, la metallurgia dell'acciaio, la logistica e i trasporti, la produzione di automobili, i materiali da costruzione, ecc. ed è particolarmente adatta per officine o magazzini che richiedono sollevamenti frequenti.



3. La manutenzione della gru a ponte monotrave è relativamente semplice. È sufficiente controllare regolarmente lo stato dei componenti chiave come fune metallica, gancio, freno, ecc. per garantire la sicurezza e l'affidabilità del funzionamento dell'attrezzatura.

Questa gru è diventata un'attrezzatura indispensabile e importante nella moderna produzione industriale grazie alla sua elevata efficienza, affidabilità e convenienza.



Altezza massima di sollevamento: 10 m, 15 m, 6 m, 20 m

Peso (KG):3260 kg

Carico di sollevamento massimo: 3 tonnellate, 5 tonnellate, 10 tonnellate, 16 tonnellate, 20 tonnellate

Portata: 7.5-22.5m

Velocità di sollevamento: 8/0.8m/min

Classe operaia: A3

Altezza di sollevamento:3-24m

Fonte di alimentazione: trifase 380 V 50 Hz

Capacità di sollevamento: 1~20t

Temperatura di lavoro:-25~40 gradi







1. Trave principale

1. La trave principale di una gru a ponte monotrave è il suo componente strutturale chiave, che svolge un ruolo importante nel sopportare e trasmettere la forza di sollevamento. La trave principale è solitamente realizzata in acciaio ad alta resistenza, come Q235B o Q345B. Questi materiali hanno un'elevata resistenza allo snervamento e buone prestazioni di saldatura, assicurando che la trave principale non si deformi o si rompa quando sopporta carichi pesanti.

2. La trave principale è il componente portante principale della gru, che sopporta direttamente il carico verticale trasmesso dal gancio o dal paranco elettrico e trasmette il carico al binario di scorrimento attraverso la trave terminale. La progettazione della trave principale deve tenere conto di fattori quali il peso di sollevamento, la campata e la frequenza di utilizzo per garantire che abbia sufficiente resistenza e rigidità.

3. La qualità e la progettazione della trave principale influiscono direttamente sulle prestazioni complessive e sulla sicurezza della gru a ponte monotrave, pertanto è necessario prestare particolare attenzione durante la sua selezione e il suo utilizzo.

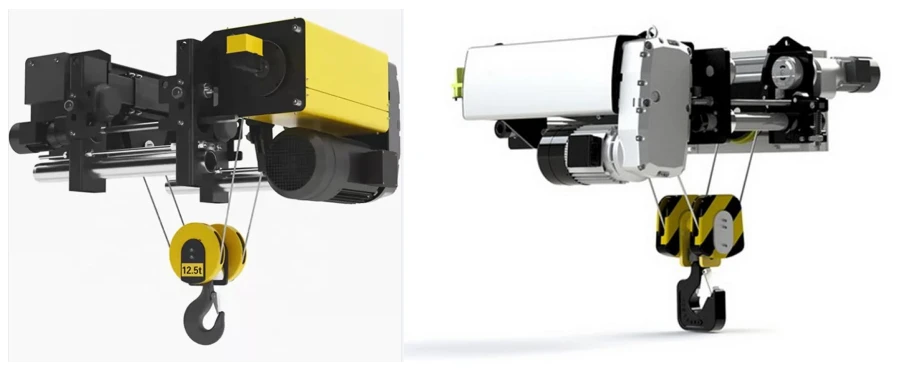

Sistema di sollevamento

1. Il sistema di sollevamento di una gru a ponte monotrave è la parte centrale dell'intera attrezzatura, responsabile del sollevamento e del trasporto dei materiali. Il paranco elettrico è il componente principale del sistema di sollevamento di una gru a ponte monotrave. Di solito è sospeso sotto la trave principale e utilizza funi metalliche o catene per sollevare e abbassare oggetti pesanti. Quando si aziona il sistema di controllo del paranco elettrico, il motore aziona il riduttore per ruotare il tamburo, azionando così l'avvolgimento o il rilascio della fune metallica o della catena e quindi realizzando l'aumento o la diminuzione del gancio.

2. Il sistema di sollevamento di una gru a ponte monotrave è ampiamente utilizzato in varie occasioni industriali, come produzione, edilizia, magazzinaggio e logistica, ed è uno strumento importante per la movimentazione di oggetti pesanti e le operazioni di carico e scarico. Le sue prestazioni efficienti e stabili possono migliorare notevolmente l'efficienza produttiva e garantire la sicurezza delle operazioni.



Trave terminale

1. La trave terminale di una gru a ponte a trave singola è uno dei componenti strutturali importanti della gru. Si trova a entrambe le estremità della trave principale ed è principalmente responsabile del trasferimento del carico della trave principale al binario e consente all'intera gru di muoversi senza problemi sul binario. La trave terminale di solito adotta una struttura di tipo scatolare ed è saldata da piastre di acciaio ad alta resistenza. Questo design fornisce una buona rigidità e resistenza e può sopportare grandi forze laterali e longitudinali. In alcune gru leggere, la trave terminale può utilizzare travi a I come fondamenta. Questa struttura è più leggera e adatta a carichi e campate più piccole.

2. La trave terminale collega le due estremità della trave principale, sostiene la trave principale e trasferisce il suo peso alle ruote, distribuendo così uniformemente il carico. Un dispositivo di azionamento è solitamente installato sulla trave terminale per ottenere il movimento della gru sul binario tramite la ruota motrice. Funzione di guida: la trave terminale coopera con il binario per garantire che la gru scorra senza problemi lungo il binario predeterminato durante il movimento e prevenire il deragliamento. Un gruppo di ruote mobili è installato sotto la trave terminale, solitamente costituito da quattro o più ruote, che sono direttamente a contatto con il binario per supportare il peso della gru.

3. La trave terminale si muove dolcemente lungo il binario tramite il gruppo di ruote mobili su di essa, azionato dal motore. L'unità di azionamento fornisce alla gru potenza per il movimento orizzontale, mentre il design strutturale della trave terminale assicura che la gru rimanga stabile durante il movimento senza inclinarsi o deviare dal binario.

4. La trave terminale è una parte indispensabile della struttura di una gru a ponte a trave singola. Il suo design e la sua qualità influenzano direttamente la stabilità operativa e la sicurezza della gru. Attraverso una progettazione e una manutenzione ragionevoli, la trave terminale può garantire che la gru si muova in modo fluido e preciso sul binario, assicurando l'efficienza e la sicurezza del processo di produzione.

Meccanismo di spostamento della gru

1. Il meccanismo di azionamento della gru di una gru a ponte a trave singola è uno dei componenti chiave della gru, responsabile della realizzazione del movimento laterale dell'intera gru lungo il binario. Questo meccanismo assicura che la gru possa muoversi in officine, magazzini e altri luoghi per completare l'operazione di sollevamento. Di solito è installato sulla trave terminale del carrello della gru e alimentato da un motore di azionamento. La ruota motrice realizza il movimento della gru attraverso il collegamento del motore e del riduttore.

2. La fonte di alimentazione principale del meccanismo di funzionamento della gru di solito adotta un motore asincrono trifase, che ha un'elevata coppia di avviamento e buone prestazioni di regolazione della velocità, ed è adatto per le frequenti operazioni di avvio e arresto della gru. Il meccanismo di funzionamento del carrello di solito scorre su un binario in acciaio, che è posato con acciaio e fissato sulla struttura dell'edificio. La larghezza e la lunghezza del binario sono determinate in base alla campata e alla corsa della gru.

3. Il meccanismo di funzionamento della gru aziona la ruota mobile tramite il motore per far muovere la gru lateralmente lungo il binario. L'operatore impartisce istruzioni tramite il sistema di controllo e il motore si avvia e aziona il riduttore per trasmettere potenza alla ruota mobile. La ruota mobile rotola sul binario, spingendo così la gru a muoversi. Quando è necessario fermarsi, il freno elettromagnetico agisce rapidamente per garantire che la gru si fermi con precisione nella posizione specificata. Il meccanismo della gru è una parte fondamentale della gru a ponte monotrave per ottenere una movimentazione efficiente dei materiali. Le sue prestazioni influenzano direttamente l'efficienza operativa e la sicurezza della gru. Grazie a una progettazione attenta e a una manutenzione regolare, il meccanismo della gru può fornire servizi stabili e affidabili per garantire il regolare svolgimento delle operazioni di produzione.



Meccanismo di spostamento del carrello

1. Il meccanismo di spostamento del carrello di una gru a ponte a trave singola è una parte importante dell'intera gru, responsabile dello spostamento sulla trave principale per ottenere una movimentazione orizzontale e un posizionamento preciso dei materiali. Questo meccanismo è composto principalmente da un telaio del carrello, un paranco elettrico, una ruota mobile, un dispositivo di azionamento e un dispositivo di guida della fune. Il telaio del carrello è lo scheletro dell'intero meccanismo di scorrimento del carrello. È generalmente realizzato in lamiera di acciaio saldata o una struttura in acciaio con elevata resistenza e rigidità per trasportare il paranco elettrico e il suo carico di sollevamento. Il telaio del carrello entra in contatto con il binario sulla trave principale tramite pulegge e cuscinetti e può muoversi liberamente sulla trave principale.

2. Il meccanismo di spostamento del carrello si muove sul binario della trave principale tramite l'azionamento del motore. Il paranco elettrico è sospeso sul telaio del carrello e il movimento verticale dell'oggetto pesante è ottenuto sollevando e abbassando la fune metallica o la catena. Il carrello si muove lungo la trave principale, consentendo alla gru di trasportare materiali nella direzione della larghezza e di ottenere una copertura completa nello spazio. La forza motrice del carrello proviene principalmente dal motore, solitamente un motore asincrono trifase di piccola potenza, che è responsabile della guida del carrello per muoversi sul binario della trave principale.

3. Il meccanismo di spostamento del carrello svolge un ruolo fondamentale nelle gru a ponte monotrave e le sue prestazioni influiscono direttamente sull'efficienza complessiva e sulla precisione operativa della gru. Attraverso una progettazione e una manutenzione efficaci, il meccanismo di azionamento del carrello può garantire la sicurezza e l'efficienza delle operazioni di movimentazione dei materiali e soddisfare le esigenze operative di varie occasioni industriali.



Ruota della gru

1. La ruota di una gru a ponte monotrave è una parte importante della gru, responsabile del trasferimento del peso della gru al suolo attraverso il binario e consente alla gru di muoversi agevolmente sul binario. Il design e la qualità della ruota influiscono direttamente sulla stabilità operativa e sulla durata della gru. I tipi di ruote sono ruote motrici e ruote motrici.

2. La parte principale della ruota è solitamente un disco ruota in acciaio integrale. In base ai requisiti di progettazione della gru, la ruota può essere a flangia singola, a doppia flangia o senza flangia. La flangia è la parte rialzata del bordo esterno della ruota, che viene utilizzata principalmente per entrare in contatto con il bordo del binario per evitare che la gru deraglia. La ruota con una flangia singola ha una sporgenza solo su un lato, mentre la ruota con una flangia doppia ha sporgenze su entrambi i lati.

3. Quando la gru è in funzione, la ruota motrice inizia a ruotare sotto la spinta del motore, spingendo la gru a muoversi lungo il binario. La ruota condotta segue passivamente la rotazione della ruota motrice e, attraverso la sua azione di rotolamento, assicura il regolare avanzamento della gru. Il cerchio della ruota è strettamente abbinato al binario per evitare che la gru deraglia.

4. La ruota è un componente chiave per il funzionamento regolare di una gru a ponte monotrave e le sue prestazioni influenzano direttamente la sicurezza e l'efficienza operativa della gru. Un design della ruota di alta qualità e una manutenzione regolare possono estendere la durata utile della gru, ridurre la frequenza dei guasti e garantire che la gru possa funzionare in modo sicuro e affidabile in varie condizioni di lavoro.



Gancio della gru

1. Il gancio di una gru a ponte monotrave è la parte della gru che entra in contatto diretto con il carico. È responsabile del montaggio del materiale e del suo sollevamento o spostamento in sicurezza in una posizione designata. La progettazione e l'uso del gancio sono essenziali per la sicurezza e l'efficienza dell'operazione di sollevamento.

2.Il corpo del gancio è solitamente forgiato in acciaio legato ad alta resistenza, con resistenza alla trazione e tenacità estremamente elevate, e può sopportare grandi carichi senza deformazioni o rotture. L'anello del gancio collega il corpo del gancio alla fune metallica o alla catena della gru, assicurando che il gancio possa ruotare liberamente e impedendo alla fune metallica o alla catena di torcersi durante il sollevamento e l'abbassamento.

3. Il gancio singolo ha una struttura semplice e viene solitamente utilizzato per sollevare carichi di piccole e medie dimensioni. Il gancio singolo è adatto alle esigenze di sollevamento di cantieri edili e industriali generici. Il gancio doppio viene solitamente utilizzato per sollevare carichi pesanti. La sua struttura è composta da due ganci in parallelo, che possono condividere il peso del carico e ridurre lo stress di ciascun gancio. Il gancio è collegato alla fune metallica o alla catena della gru tramite l'anello del gancio. Durante il funzionamento, il gancio appende il materiale o lo spargitore e solleva o abbassa il carico tramite il meccanismo di sollevamento. Quando il materiale deve essere spostato, la gru trasporta il carico nella posizione designata tramite il movimento del carrello e dell'auto. La funzione di rotazione del gancio può aiutare a regolare la direzione del carico per un posizionamento preciso.

4. Come parte della gru che entra direttamente in contatto con il carico, la progettazione e l'uso del gancio sono fondamentali per la sicurezza dell'operazione di sollevamento. I ganci di alta qualità possono sopportare carichi enormi e garantire la sicurezza e l'efficienza delle operazioni di sollevamento attraverso un funzionamento e una manutenzione ragionevoli. Sia nella produzione industriale, nei progetti di costruzione o in altre occasioni che richiedono la movimentazione dei materiali, l'affidabilità del gancio è un fattore chiave per garantire il regolare svolgimento delle operazioni di sollevamento.



Motore

1. Il motore di una gru a ponte monotrave è un'importante fonte di energia per la gru, che fornisce energia al carrello, al carrello e al meccanismo di sollevamento della gru. Le prestazioni del motore influenzano direttamente l'efficienza operativa e la precisione operativa della gru. I tipi di motori includono motori di azionamento del carrello, motori di azionamento del carrello e motori del meccanismo di sollevamento.

2. Quando il motore è acceso, lo statore genera un campo magnetico rotante per azionare il rotore in rotazione. La rotazione del rotore viene trasmessa al riduttore o direttamente alla ruota motrice attraverso l'albero di uscita del motore, azionando il carrello o l'auto della gru per muoversi, o azionando il meccanismo di sollevamento per sollevare o abbassare il carico. Attraverso il dispositivo di regolazione della velocità a frequenza variabile, l'operatore può controllare la velocità del motore per ottenere un funzionamento regolare della gru. Il funzionamento e il controllo del motore includono la regolazione della velocità a frequenza variabile, il controllo a doppia velocità e il controllo remoto.

3. Il motore è il dispositivo di potenza principale per il funzionamento della gru a ponte monotrave e le sue prestazioni influenzano direttamente l'efficienza operativa, la sicurezza e la durata della gru. La progettazione di motori di alta qualità e l'uso e la manutenzione ragionevoli possono garantire il funzionamento stabile e affidabile della gru in varie condizioni di lavoro e soddisfare le esigenze di diverse occasioni industriali.

.



Sistema di allarme sonoro e luminoso& finecorsa

1. Il sistema di allarme acustico e luminoso e l'interruttore di finecorsa della gru a ponte monotrave sono dispositivi importanti per garantire il funzionamento sicuro della gru. Sono utilizzati per ricordare all'operatore e impedire alla gru di superare l'intervallo di sicurezza preimpostato durante il funzionamento, evitando così incidenti.

2. Sistema di allarme acustico e luminoso Il sistema di allarme acustico e luminoso emette segnali acustici e flash durante il funzionamento della gru per ricordare al personale circostante di prestare attenzione ed evitare incidenti di sicurezza causati da negligenza o cattivo funzionamento del personale. Il sistema può richiedere diversi stati operativi della gru, come avvio, arresto, sollevamento e abbassamento del carico. Attraverso diversi segnali acustici e luminosi, l'operatore può identificare rapidamente lo stato operativo corrente della gru.

Allarme sonoro: di solito è un cicalino o un altoparlante installato in una posizione ben visibile della gru. Quando l'allarme viene attivato, viene emesso un segnale di avvertimento acuto per ricordare al personale di prestare attenzione. Allarme luminoso: l'allarme luminoso è generalmente composto da una luce flash ad alta luminosità o da una luce LED, e viene spesso utilizzato insieme all'allarme sonoro per emettere un forte segnale visivo, particolarmente adatto per ambienti rumorosi.

3. Gli interruttori di finecorsa vengono utilizzati per limitare la corsa del carrello della gru e del carrello e l'intervallo di movimento verso l'alto e verso il basso del gancio per evitare che superino la posizione di sicurezza predeterminata. Ad esempio, quando il carrello raggiunge la fine della trave principale o il gancio sale fino alla posizione limite, l'interruttore di finecorsa interrompe automaticamente l'alimentazione e arresta il movimento correlato. L'interruttore di finecorsa può impedire che le parti meccaniche della gru (come carrello, carrello e gancio) vengano danneggiate a causa di un movimento eccessivo. Svolge un ruolo fondamentale nella prevenzione di incidenti come collisioni, estrusioni e deragliamenti.

Finecorsa meccanico: Struttura: Viene attivato meccanicamente e solitamente è dotato di una leva o di un rullo. Quando il componente della gru tocca il dispositivo di finecorsa, la leva o il rullo vengono spinti, interrompendo così il circuito o attivando un allarme. Finecorsa induttivo: Struttura: Utilizza metodi senza contatto come induzione magnetica, induzione fotoelettrica o sensori di prossimità per rilevare la posizione del componente della gru, che ha una maggiore precisione e affidabilità rispetto ai tradizionali finecorsa meccanici. Interruttore di corsa: Struttura: Simile all'interruttore di finecorsa, l'interruttore di corsa è utilizzato specificamente per limitare la distanza operativa della gru e controllarne la corsa rilevando la posizione del carrello o del carrello.

4.Riepilogo Il sistema di allarme acustico e luminoso avvisa l'operatore dello stato operativo e dei potenziali rischi emettendo segnali acustici e luminosi per prevenire incidenti.

Gli interruttori di finecorsa utilizzano limiti di posizione fisici per garantire che i vari componenti della gru non superino l'intervallo di sicurezza, evitando danni meccanici e incidenti.

Dispositivi di sicurezza

1. L'equipaggiamento di sicurezza delle gru a ponte monotrave è una parte fondamentale per garantire un funzionamento sicuro ed efficiente della gru. Questi dispositivi includono, ma non sono limitati a, vari dispositivi per prevenire il sovraccarico, proteggere il personale e garantire la stabilità. Dispositivo di protezione dal sovraccarico: impedisce alla gru di funzionare oltre il carico nominale per evitare incidenti causati dal sovraccarico. Finecorsa: impedisce al carrello, al carrello o al gancio della gru di muoversi oltre la posizione di sicurezza predeterminata per evitare collisioni o danni meccanici. Sistema di allarme acustico e luminoso: emette segnali acustici e flash durante il funzionamento della gru per avvisare l'operatore e il personale circostante di potenziali pericoli o condizioni speciali. Sistema di freno di sicurezza: assicura che la gru possa frenare rapidamente e in modo affidabile quando deve fermarsi per evitare che il carico scivoli o altri pericoli. Dispositivo di blocco di sicurezza: tramite bloccaggio meccanico o elettrico, assicura che i componenti della gru non si muovano accidentalmente durante la manutenzione. Esistono altri dispositivi di sicurezza.

2. Questi dispositivi di sicurezza lavorano insieme per garantire che la gru a ponte monotrave mantenga un elevato grado di sicurezza e affidabilità durante il funzionamento.



Modalità di controllo

1. La modalità di controllo di una gru a ponte monotrave determina la modalità di funzionamento e la precisione di controllo della gru. Diverse modalità di controllo sono adatte a diverse esigenze di lavoro e ambienti.

Modalità di controllo a terra: L'operatore sta a terra sotto la gru e la aziona tramite un pannello di controllo o una leva di comando. Comunemente utilizzato per operazioni di sollevamento in posizioni fisse, come le gru nelle officine.

Modalità di controllo remoto:L'operatore aziona la gru da remoto tramite un telecomando wireless, solitamente stando vicino alla gru o nel campo visivo. Adatto per gru che devono regolare frequentemente le proprie posizioni o che operano in un'area ampia.

Modalità di controllo della cabina:L'operatore siede nella cabina della gru e la aziona tramite una console. Adatto per gru di grandi e medie dimensioni o per occasioni in cui sono richieste operazioni sulla gru, come grandi officine di produzione o cantieri edili.

Modalità di controllo automatico:La gru completa automaticamente l'operazione in base al programma preimpostato o all'input del sensore senza intervento umano. Sistema di controllo: contiene PLC (controllore logico programmabile) o DCS (sistema di controllo distribuito), che viene utilizzato per controllare automaticamente la gru in base al programma impostato.

3.Riepilogo

La modalità di controllo a terra è adatta per esigenze operative semplici.

La modalità di controllo remoto garantisce una maggiore flessibilità operativa.

La modalità di controllo della cabina garantisce un ambiente operativo confortevole e un'ottima visibilità.

La modalità di controllo automatico garantisce un funzionamento ad alta precisione ed elevata efficienza.

La modalità di controllo semiautomatica combina i vantaggi del funzionamento manuale e del controllo automatico.

La modalità di controllo centralizzato è adatta per la gestione unificata di più gru.

La modalità di controllo remoto consente l'azionamento da una posizione distante dalla gru.

Queste modalità di controllo possono essere selezionate e configurate in base a specifici requisiti di lavoro, condizioni ambientali e tipo di gru, per ottenere il miglior effetto operativo e la migliore sicurezza.





Schizzo









1. Struttura semplice e facile manutenzione

Progettazione semplice: la struttura di progettazione della gru a ponte monotrave è relativamente semplice, costituita da una trave principale, una trave terminale, un carrello, un meccanismo di sollevamento, ecc. La semplicità della struttura ne semplifica la progettazione, la fabbricazione e l'installazione.

Facile manutenzione: grazie alla sua struttura semplice, la manutenzione e gli interventi di manutenzione risultano relativamente comodi, riducendo i tempi e i costi di riparazione e manutenzione.

2. Economico e pratico

Basso costo: grazie alla sua struttura semplice, i costi dei materiali e di produzione sono relativamente bassi, quindi anche i costi di approvvigionamento e costruzione sono bassi.

Ampiamente applicabile: è adatto alle esigenze di movimentazione dei materiali in fabbriche, magazzini e altri luoghi di piccole e medie dimensioni e presenta un elevato rapporto costi-efficacia.

3. Piccola occupazione dello spazio

Risparmio di spazio: la trave principale della gru a ponte monotrave è progettata per scorrere sopra e non occupa spazio a terra, il che è particolarmente vantaggioso per ambienti con altezza ridotta o elevati requisiti di utilizzo dello spazio.

Elevata altezza di sollevamento: la struttura sopra la trave principale aumenta l'altezza di sollevamento, rendendola adatta per i luoghi che richiedono un ampio spazio di sollevamento.

4. Funzionamento flessibile

Funzionamento regolare: grazie alla razionalità del design, la gru a ponte monotrave può garantire un funzionamento e un'operatività fluidi, migliorando l'efficienza del lavoro.

Controllo preciso: la maggior parte delle gru a ponte monotrave è dotata di sistemi di controllo avanzati che consentono il controllo e il posizionamento precisi del carico.

5. Elevata efficienza di sollevamento

Elevata efficienza lavorativa: entro l'intervallo di lavoro specificato, le gru a ponte monotrave possono completare rapidamente il sollevamento, lo spostamento e il posizionamento dei materiali, migliorando l'efficienza lavorativa complessiva.

Elevata adattabilità: adatto a diverse condizioni di lavoro, tra cui officine, magazzini e altri ambienti, e in grado di soddisfare diversi requisiti operativi.

6. Elevate prestazioni di sicurezza

Dispositivi di sicurezza completi: le gru a ponte monotrave sono solitamente dotate di una varietà di dispositivi di sicurezza, come protezione da sovraccarico, finecorsa, sistemi di allarme acustici e luminosi, ecc., per garantire la sicurezza durante il funzionamento.

Buona stabilità: grazie alla struttura di supporto della trave principale, la gru ha una buona stabilità durante il funzionamento, riducendo il rischio di incidenti causati da ribaltamento o instabilità.





1. Produzione

Officina di produzione: nell'officina di produzione dell'industria manifatturiera, le gru a ponte monotrave sono spesso utilizzate per la movimentazione dei materiali, l'assemblaggio dei componenti e il sollevamento dei prodotti. Possono completare in modo efficiente il sollevamento e lo spostamento dei materiali sulla linea di produzione e migliorare l'efficienza della produzione.

Lavorazione meccanica: utilizzata nel processo di lavorazione meccanica per trasportare pezzi pesanti, utensili e attrezzature, assicurando la fluidità del processo di lavorazione.



2. Magazzinaggio e logistica

Magazzino: nei grandi magazzini, le gru a ponte monotrave possono essere utilizzate per lo stoccaggio, la selezione e lo smistamento dei materiali. Contribuiscono a migliorare l'efficienza operativa del magazzino e a ridurre il carico di lavoro della movimentazione manuale.

Centro logistico: nel centro logistico, le gru a ponte monotrave possono essere utilizzate per il carico, lo scarico, il trasbordo e la distribuzione delle merci, migliorando la velocità e la precisione delle operazioni logistiche.



3. Cantiere

Cantiere: nel cantiere, le gru a ponte monotrave vengono utilizzate per sollevare materiali da costruzione, attrezzature e componenti. Forniscono soluzioni efficaci di sollevamento e spostamento in operazioni ad alta quota.

Infrastruttura: utilizzata per la movimentazione di oggetti pesanti in progetti infrastrutturali, come il sollevamento e il posizionamento di materiali quali travi di cemento e barre di acciaio.



4. Metallurgia e siderurgia

Produzione di acciaio: nelle acciaierie, le gru a ponte monotrave vengono utilizzate per spostare billette, cariche di forno e altri materiali pesanti. Operano in ambienti ad alta temperatura e carichi pesanti per aiutare a ottenere processi di produzione fluidi.

Lavorazione metallurgica: utilizzata per la movimentazione delle materie prime, il sollevamento dei prodotti e la programmazione delle attrezzature nella lavorazione metallurgica.



5. Estrazione mineraria

Estrazione mineraria: nell'estrazione mineraria, le gru a ponte monotrave vengono utilizzate per spostare minerali, attrezzature e utensili. Contribuiscono a migliorare l'efficienza e la sicurezza della lavorazione dei minerali.

Lavorazione del minerale: negli impianti di lavorazione del minerale, le gru a ponte monotrave possono essere utilizzate per movimentare e trasportare minerale, attrezzature e parti di macchinari pesanti.



6. Elettricità ed energia

Centrali elettriche: nelle centrali elettriche, le gru a ponte monotrave vengono utilizzate per installare e manutenere apparecchiature di generazione di energia, trasformatori e altri componenti pesanti. Garantiscono l'installazione e la manutenzione sicure delle apparecchiature.

Impianti energetici: utilizzati per la movimentazione, l'assemblaggio e la manutenzione delle apparecchiature negli impianti energetici per supportare la stabilità della produzione e della fornitura di energia.





1.Preparazione del materiale

Approvvigionamento dei materiali Acciaio: acquistare acciaio per la produzione di travi principali, travi terminali e altre parti strutturali.

Componenti elettrici: acquistare componenti elettrici quali motori, regolatori, finecorsa, sistemi di allarme, ecc.

Accessori: Compresi gli accessori necessari per le gru, quali ruote, ganci, catene, ecc.

Ispezione dei materiali Ispezione di qualità: eseguire l'ispezione di qualità sui materiali acquistati per garantire che soddisfino i requisiti e gli standard di progettazione.

2.Processo di fabbricazione

Lavorazione dell'acciaio Taglio: tagliare l'acciaio nella misura richiesta secondo i disegni di progettazione.

Saldatura: eseguire la saldatura dell'acciaio e assemblare le travi principali, le travi terminali e le altre parti strutturali.

Lavorazione: eseguire lavorazioni meccaniche sull'acciaio saldato, come foratura, fresatura, ecc., per soddisfare i requisiti di assemblaggio.

Assemblea

3. Assemblaggio dei componenti

Assemblaggio delle travi principali: assemblare le travi principali lavorate e installare componenti quali ruote e travi terminali.

Installazione del carrello: installare il carrello prodotto sulla trave principale e regolarlo.

Installazione del meccanismo di sollevamento: installare il meccanismo di sollevamento sulla gru e collegare il motore, il tamburo, il gancio e gli altri componenti. Installazione del sistema elettrico

Sistema di controllo: installare i componenti elettrici e il sistema di controllo sulla gru, collegare i cavi e il pannello di controllo. Circuito di prova: verificare che il circuito elettrico sia collegato correttamente per garantire il normale funzionamento del sistema elettrico.

4.Messa in servizio e collaudo

Prova a vuoto Ispezione preliminare: eseguire un'ispezione preliminare della gru per assicurarsi che ogni componente sia installato correttamente.

Funzionamento a vuoto: eseguire una prova a vuoto per verificare lo stato di funzionamento, la stabilità e la sicurezza della gru.

Prova di carico Prova di carico: eseguire una prova con il carico specificato per verificare la capacità di carico della gru, la stabilità e il funzionamento del dispositivo di protezione di sicurezza.

Regolazione delle prestazioni: regolare le prestazioni della gru in base ai risultati dei test per garantire che soddisfino i requisiti di progettazione.

5.Accettazione e consegna

Rapporto di ispezione di accettazione della qualità: preparare un rapporto di accettazione della qualità per registrare i risultati dei test e vari parametri.

Accettazione del cliente: invitare il cliente a effettuare l'accettazione e confermare che le prestazioni e la qualità della gru soddisfano i requisiti.

Consegna Organizzazione del trasporto: organizzare il trasporto della gru e consegnarla presso la sede del cliente.

Installazione in loco: installazione e debug presso la sede del cliente e formazione dell'operatore.

Servizio post-vendita Servizio di garanzia: fornire un servizio di garanzia per un determinato periodo di tempo e gestire i problemi post-vendita.

Supporto alla manutenzione: fornire servizi di manutenzione e revisione regolari per garantire il funzionamento stabile e a lungo termine della gru.













Ispezione dei materiali

Controllo di qualità: vengono effettuati severi controlli di qualità sulle materie prime acquistate per garantire che siano conformi ai requisiti di progettazione e agli standard nazionali.

Stoccaggio dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenirne la corrosione o i danni.

Taglio e formatura

Taglio dell'acciaio: utilizzare il taglio al plasma, il taglio laser o il taglio a fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di progettazione.

Lavorazione di formatura: formatura della piastra di acciaio tramite piegatura, laminazione, saldatura e altri processi per realizzare la trave principale, la trave terminale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate vengono saldate nelle strutture principali come la trave principale, la trave terminale e il carrello. Il processo di saldatura deve essere rigorosamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione delle saldature: utilizzare tecnologie di controllo non distruttive (ad esempio test a ultrasuoni o test radiografici) per ispezionare le saldature e garantire che non vi siano crepe o altri difetti.

Lavorazione meccanica

Lavorazione meccanica di precisione: la lavorazione meccanica di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedi dei cuscinetti, pulegge, ecc., per garantirne la precisione dimensionale e la qualità della superficie.

Montaggio dell'intera macchina

Montaggio generale: sulla base del premontaggio, viene eseguito il montaggio complessivo della gru, inclusa l'installazione finale della trave principale, della trave terminale, del meccanismo di sollevamento, del meccanismo di scorrimento, ecc.

Messa in servizio e collaudo

In condizioni dinamiche, vengono testate le prestazioni operative della gru, tra cui il test di sollevamento, camminata, sterzatura e altre funzioni. Le dimensioni complessive della gru a ponte assemblata vengono verificate per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura di primer: spruzzare primer anticorrosione sulla superficie trattata per prevenire l'ossidazione e la corrosione del metallo. Spruzzatura di finitura Spruzzatura di colore: spruzzare la finitura in base ai requisiti del cliente o agli standard del settore per conferire alla gru un effetto protettivo e decorativo. Marcatura: dopo la spruzzatura, contrassegnare le informazioni di identificazione della gru in base alle specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: imballare in modo protettivo i componenti chiave della gru per evitare danni durante il trasporto. Disposizione del trasporto: in base alle dimensioni dell'attrezzatura e alle condizioni di trasporto, selezionare un metodo di trasporto adatto per trasportare la gru al sito del cliente.

Accettazione e consegna

Accettazione del cliente

Collaudo in loco: il cliente esegue il collaudo in loco della gru secondo i requisiti contrattuali e le specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Correzione dei problemi: se vengono riscontrati dei problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi pienamente i requisiti del cliente. Consegna e utilizzo Formazione operativa: il produttore solitamente forma gli operatori del cliente per garantire che possano utilizzare la gru in modo corretto e sicuro.
