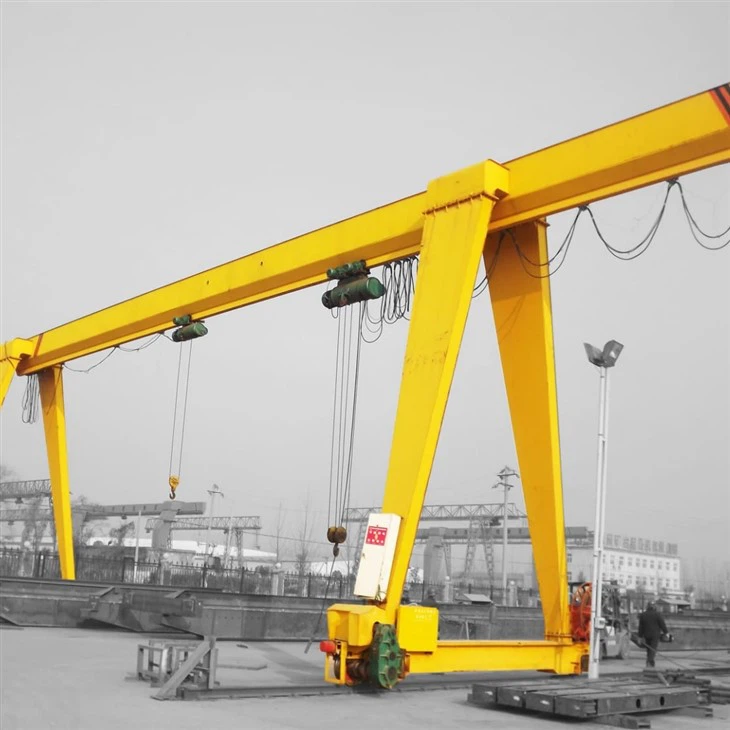

Cantry Gantry Crane per il progetto





A Cantry Gantry Gantryè un tipo di gru sopraelevata che opera su un sistema di cavalletto, che consiste in due o più gambe che supportano la struttura della gru e si muovono lungo binari o binari. Queste gru sono ampiamente utilizzate in vari settori per il sollevamento e lo spostamento di carichi pesanti sia all'interno che all'esterno. La caratteristica distintiva di una gru da cazzo di trave è la suatrave-Una raggio orizzontale che supporta il carico e viaggia con la gru.



Capacità di carico nominale: 5 tonnellate, 10 tonnellate, 100 tonnellate, personalizzato, 16\/3,2 ton, 20\/5 tonnellate, 32\/5 tonnellate, 50\/10 tonnellate

Max. Altezza di sollevamento: 40 m, personalizzato

Span: 35 m o richieste dei clienti

Garanzia: 1 anno

Peso (kg): 20000 kg

Componenti core: PLC, motore, cuscinetto, cambio, motore, nave a pressione, ingranaggio, pompa

Modo di controllo: cabina, telecomando wireless o personalizzato







Componenti chiave:

GIRDER (raggio principale):La struttura orizzontale primaria che trasporta il carico. Può essere una trave singola o doppia, a seconda della capacità di carico.

Gambe\/strutture di supporto:Strutture verticali che supportano la trave e trasferiscono il carico a terra.

Paranco:Il dispositivo di sollevamento collegato alla trave che sposta il carico verticalmente.

Carrello:Un componente che sposta il paranco lungo la trave per trasportare il carico in orizzontale.

Binari o binari:Guida il movimento della gru a cavalletto a terra o un percorso dedicato.

Sistema di controllo:Può essere gestito manualmente o controllato in remoto o automaticamente utilizzando sistemi avanzati.

Applicazioni:

Cantieri e porti di spedizione:Caricamento e scarico dei contenitori.

Siedi di costruzione:Sollevamento e muovere materiali pesanti come travi in ​​acciaio.

Strutture di produzione:Trasporto di macchinari o materiali di grandi dimensioni.

Magazzini e aree di stoccaggio:Gestione di beni e attrezzature pesanti.

Vantaggi:

Alta capacità di sollevamento:In grado di gestire carichi molto pesanti, soprattutto se progettati come un sistema a doppio giro.

Versatilità:Può operare all'interno o all'esterno, rendendolo adattabile a vari ambienti.

Efficienza:Riduce il lavoro manuale e accelera il processo di gestione dei materiali.

Conveniente:Nei casi in cui le tradizionali gru a soffitto non sono fattibili a causa di limiti di spazio o strutturali, le gru a cavalletto forniscono un'alternativa efficiente.



.



Sistema di sollevamento

Il sistema di sollevamento di una gru a cavalletto industriale è responsabile della raccolta, abbassare e trasportare carichi pesanti. In genere consiste in diversi componenti che lavorano insieme per fornire un meccanismo di sollevamento affidabile ed efficiente.

I componenti principali del sistema di sollevamento includono: Motore di paranco: il motore del paranco è la fonte di alimentazione per il sistema di sollevamento. Genera la coppia richiesta per sollevare e abbassare il carico. La capacità del motore è determinata dalla capacità di sollevamento e dal ciclo di lavoro della gru.

Terlina (S) di pace o assemblaggio di tamponi: il tamburo del paranco o il gruppo di pulegge sono collegati al motore del paranco attraverso un cambio di riduzione. Mentre il motore gira, ruota il tamburo o muove i covoni, che a sua volta aumenta o abbassa le corde o le catene.

3.In Riepilogo, il sistema di sollevamento di una gru a cavalletto industriale è un componente complesso ma essenziale che consente alla gru di svolgere la sua funzione primaria: sollevare e spostare carichi pesanti in modo sicuro ed efficiente.





3.endtrasporto

1.La carrello finale di una gru a cavalletto industriale è un componente critico che collega la gru al raggio o binario della pista su cui viaggia.

2.Se sono le caratteristiche chiave e le funzioni del carrello finale:

Struttura e funzionalità

Rulli o ruote: la carrozza finale ha in genere diversi rulli o ruote che guidano lungo la parte superiore del raggio o della rotaia della passerella. Questi sono progettati per ridurre al minimo l'attrito e consentire un movimento regolare della gru.

Cuscinetti e assi: per sostenere il peso e il movimento, i rulli o le ruote sono montati su assi con cuscinetti che assicurano che possano ruotare liberamente senza un'usura eccessiva.

Meccanismo di bloccaggio: alcune carrelli finali possono includere meccanismi di bloccaggio che possono proteggere la gru in posizione fissa quando non in uso o durante la manutenzione.

Meccanismi di regolazione: potrebbero esserci meccanismi di regolazione per perfezionare l'allineamento e garantire che la gru si muova dritto lungo il raggio della pista senza deviazione.

3. Il carrello finale è vitale per il funzionamento stabile e affidabile della gru a cavalletto. Garantisce che la gru possa muoversi senza intoppi ed efficiente lungo il raggio della pista, svolgendo le sue funzioni di sollevamento e trasporto con precisione. Una corretta manutenzione e ispezione del trasporto finale sono fondamentali per prevenire problemi che potrebbero influire sulle prestazioni della gru o portare a rischi per la sicurezza.

4. Meccanismo di viaggio del crane

1. Il meccanismo di viaggio della gru di una gru a cavalletto industriale è responsabile di spostare la gru orizzontalmente lungo le travi o le rotaie della passerella. Questo meccanismo consente alla gru di trasportare carichi su un'area più ampia, rendendolo estremamente utile in magazzini, cantieri navali e altri ambienti industriali in cui gli articoli pesanti devono essere spostati attorno a un'ampia distesa.

2.Se sono i componenti chiave e le caratteristiche del meccanismo di viaggio della gru:

Componenti del meccanismo di viaggio

Unità di azionamento (unità di trazione): questi sono in genere motori elettrici che forniscono la potenza per spostare la gru. Il numero di unità di azionamento può variare a seconda delle dimensioni e della capacità della gru; Alcune gru possono avere più motori per ciascun lato per distribuire il carico.

CAMPIO: i cambi vengono utilizzati per ridurre l'alta velocità del motore a una velocità inferiore adatta per il viaggio della gru. Aumentano anche l'uscita della coppia, che è necessaria per spostare la gru e il suo carico.

Ruote o rulli: le ruote o i rulli grandi sono montati su assi e sono guidati dal motore attraverso il cambio. Queste ruote o rulli cavalcano lungo la parte superiore delle travi o delle rotaie della passerella e sono cruciali per un movimento stabile.

3. Il meccanismo di viaggio è uno dei componenti più critici di una gru a cavalletto industriale, in quanto determina la mobilità e la gamma di funzionamento della gru. La manutenzione adeguata e le ispezioni regolari sono fondamentali per garantire che il meccanismo di viaggio funzioni senza intoppi e in sicurezza. Eventuali problemi con questo meccanismo possono avere un impatto significativo sulle prestazioni e sulla sicurezza della gru, rendendo vitale affrontare prontamente eventuali problemi.



5. Meccanismo di viaggio del vano

1. Il meccanismo di viaggio del carrello di una gru a cavalletto industriale è responsabile di spostare il paranco o il meccanismo di sollevamento orizzontalmente lungo il raggio principale della gru o il cavalletto. Ciò consente alla gru di posizionare il carico precisamente nella direzione trasversale.

2. Il meccanismo di viaggio del carrello è costituito da diversi componenti chiave:

Componenti del meccanismo di viaggio del carrello

Unità di trasmissione: in genere un motore elettrico, l'unità di trasmissione fornisce l'alimentazione per spostare il carrello. Le dimensioni e la capacità del motore dipendono dalla capacità di sollevamento della gru e dalla velocità richiesta del carrello.

CASSEBOX: il cambio riduce l'alta velocità dell'uscita del motore a una velocità inferiore adatta per il viaggio del carrello. Aumenta anche la coppia, necessaria per spostare il meccanismo di paranco e qualsiasi carico collegato.

Ruote o rulli: il carrello cavalca su ruote o rulli che sono montati su assi. Queste ruote o rulli viaggiano lungo le flange o le tracce sul raggio principale, permettendo al carrello di muoversi avanti e indietro.

Sistema di freni: un sistema di frenatura è integrato nel carrello per controllarne il movimento e per tenerlo in posizione quando necessario. Questo può essere un freno meccanico, un freno elettromeccanico o un sistema di frenatura dinamico.

3. Il meccanismo di viaggio del carrello è cruciale per un posizionamento preciso del carico nella direzione trasversale. Permette alla gru di posizionare i carichi accuratamente in diversi punti lungo la lunghezza del cavalletto. La manutenzione adeguata e le ispezioni regolari sono essenziali per garantire che il meccanismo del carrello funzioni senza intoppi e in sicurezza. Eventuali problemi con questo meccanismo possono influire significativamente sull'efficienza operativa e la sicurezza della gru, rendendo vitale affrontare prontamente eventuali problemi.



6. Crane Ruota

1. La ruota della gru di una gru a cavalletto industriale è una componente critica che consente alla gru di muoversi lungo le sue travi o binari. Queste ruote sono progettate per supportare il peso della gru, il suo carico e eventuali forze dinamiche aggiuntive generate durante il funzionamento.

2.Se sono le caratteristiche chiave e le funzioni delle ruote della gru:

Caratteristiche delle ruote di gru

Materiale: le ruote a gru sono in genere realizzate con materiali ad alta resistenza come acciaio o ghisa per garantire che possano resistere ai carichi pesanti e alle sollecitazioni coinvolte nelle operazioni di sollevamento.

Dimensione e configurazione: la dimensione delle ruote varia a seconda della capacità e del design della gru. Possono essere più grandi per le gru più pesanti per distribuire il carico in modo più uniforme. Il numero di ruote per asse e il numero di assi per gru può anche variare in base ai requisiti di progettazione.

3. Le ruote del crane svolgono un ruolo vitale nella mobilità e nella stabilità delle gru a cavalletto industriali. Sono responsabili del trasferimento del peso della gru e del suo carico alle travi o ai binari della pista, consentendo viaggi fluidi. La durata e l'efficienza del movimento della gru dipendono in gran parte dalla qualità e dalle condizioni di queste ruote.

4. La manutenzione del gruppo di ruote di gru, comprese le ispezioni regolari e la sostituzione tempestiva dei componenti usurati, è cruciale per il funzionamento sicuro e affidabile della gru. Trascurare la manutenzione delle ruote può portare ad un aumento dei tempi di inattività, della ridotta efficienza e dei potenziali pericoli per la sicurezza.



7. Crano Hook

1. Il gancio della gru di una gru a cavalletto industriale è una componente critica che consente alla gru di sollevare e spostare vari carichi. Il gancio è il punto di contatto tra il meccanismo di sollevamento della gru e il carico, rendendolo un'interfaccia cruciale per operazioni sicure ed efficienti.

2.Se sono le caratteristiche chiave e le funzioni dei ganci della gru:

Caratteristiche dei ganci per gru

Materiale: i ganci di gru sono in genere realizzati in acciaio ad alta resistenza o in lega per garantire che possano resistere ai carichi pesanti coinvolti nelle operazioni di sollevamento. Il materiale è scelto per la sua durata e resistenza all'usura

Design: il design del gancio include un'apertura nella parte superiore in cui si collega alla corda del paranco, alla catena o ad altro dispositivo di sollevamento. La parte inferiore del gancio ha una forma curva che gli consente di interagire in modo sicuro con i punti di sollevamento sul carico.

Clievo di sicurezza: molti ganci sono dotati di un fermo di sicurezza o di un meccanismo di bloccaggio per evitare che il carico scivolasse accidentalmente. Questo fermo deve essere aperto manualmente per rilasciare il carico nella posizione desiderata.

Valutazioni del carico: ogni gancio è valutato per carichi massimi specifici ed è essenziale utilizzare ganci classificati per i carichi previsti per garantire la sicurezza e la conformità alle normative.



Motore

Il motore di una gru a cavalletto industriale è un componente critico che fornisce la potenza necessaria per il sollevamento e lo spostamento dei carichi. I motori nelle gru a cavalletto sono in genere elettrici e possono essere classificati in due tipi principali in base alla loro funzione: il motore di sollevamento e il motore di viaggio (o attraversare).

Il motore di sollevamento è responsabile del sollevamento e del abbassamento del gancio o della presa che si impegna con il carico. La funzione principale di questo motore è controllare il movimento verticale del meccanismo di carico della gru.

I motori delle gru sono la centrale elettrica delle gru a cavalletto industriali, fornendo l'energia richiesta sia per le operazioni di sollevamento che per quello di spostare. Le prestazioni, l'affidabilità e la sicurezza della gru dipendono fortemente dall'efficienza e dalla durata dei motori. La corretta selezione, manutenzione e ispezioni regolari di questi motori sono cruciali per garantire che la gru funzioni senza intoppi e in sicurezza. Eventuali problemi con i motori possono portare a inefficienze operative, aumento dei tempi di inattività e potenziali rischi per la sicurezza, rendendo essenziale una rapida attenzione ai problemi motori.

.

Sistema di allarme audio e illuminato e interruttore limite

1. Le gru a cavalletto industriale sono dotate di un sistema di allarme audio e illuminato e limitano gli interruttori per migliorare la sicurezza e l'efficienza operativa. Questi componenti svolgono ruoli cruciali nella prevenzione di incidenti e garantiscono che la gru opera all'interno dei suoi parametri designati.

2. Sistema di allarme leggero e leggero

Il sistema di allarme del suono e della luce è progettato per avvisare il personale nelle vicinanze della gru sul suo stato operativo. Questo sistema è particolarmente importante negli ambienti in cui la gru opera nelle immediate vicinanze dei lavoratori o in cui la visibilità è limitata.

3. Switch di limite

Gli interruttori di limiti sono dispositivi elettronici che fungono da caratteristiche di sicurezza critiche sulle gru a cavalletto industriali. Rilevano la posizione della gru o dei suoi componenti e tagliano la potenza quando la gru raggiunge i suoi limiti operativi, impedendo potenziali incidenti e danni.

4. Entrambi i sistemi di allarme audio e leggero e gli interruttori di limite sono integrati al funzionamento sicuro delle gru a cavalletto industriali. Il sistema di allarme garantisce che il personale sia a conoscenza dei movimenti della gru e dello stato operativo, riducendo il rischio di collisioni o altri pericoli. Gli interruttori di limiti, d'altra parte, automatizzano la sicurezza impedendo fisicamente la gru di funzionare oltre i suoi limiti di progettazione. Insieme, questi sistemi contribuiscono a un posto di lavoro più sicuro e proteggono sia l'attrezzatura per gru che il personale che ci lavora. La manutenzione adeguata e i test regolari di questi sistemi sono essenziali per garantire che funzionino in modo affidabile ed efficace.

10. Dispositivi di sicurezza

Dispositivi di protezione da sovraccarico

I dispositivi di protezione da sovraccarico sono progettati per impedire alla gru di funzionare oltre i suoi limiti di carico di lavoro sicuri. Questi dispositivi monitorano il carico in fase di sollevamento e invieranno un avviso o chiuderanno la gru se il carico supera il limite specificato. Ciò è cruciale per prevenire danni strutturali alla gru ed evitare incidenti che possono verificarsi a causa del sovraccarico.

Interruttori limite

Come accennato in precedenza, gli interruttori del limite arrestano automaticamente la gru quando si avvicina alla fine del suo intervallo di viaggio o quando uno dei suoi componenti raggiunge i limiti operativi. Questi interruttori sono essenziali per impedire alla gru di superare i suoi confini fisici, il che potrebbe causare danni alla struttura o alla collisione con ostacoli.

Dispositivi anticollison

I dispositivi anti-collison sono particolarmente importanti negli ambienti in cui più gru operano nelle immediate vicinanze o in cui vi è un traffico di terra significativo. Questi dispositivi utilizzano sensori, telecamere o altre tecnologie per rilevare la presenza di altri oggetti nel percorso della gru e avvisare l'operatore o fermare automaticamente il movimento della gru per prevenire una collisione.

Pulsanti di arresto di emergenza

I pulsanti di arresto di emergenza sono controlli manualmente gestiti che consentono all'operatore della gru o a qualsiasi personale autorizzato di fermare immediatamente tutte le operazioni di gru in caso di emergenza. Questi pulsanti sono strategicamente posizionati a portata di mano dell'operatore e sono spesso rossi e altamente visibili.

Sistemi di freni

I sistemi di freni sulle gru a cavalletto industriali sono progettati per mantenere il carico saldamente in posizione quando non sono in movimento e per fornire arresti controllati durante le operazioni. Questi freni possono essere meccanici, elettrici o una combinazione di entrambi e sono fondamentali per prevenire movimenti di carico inaspettati che potrebbero portare a incidenti.

Indicatori di livellamento

Gli indicatori di livellamento vengono utilizzati per garantire che la gru sia a livello durante il funzionamento, specialmente quando si sollevano carichi precisi o delicati. Il sollevamento irregolare può causare il passaggio dei carichi, portando potenzialmente alla perdita di controllo e incidenti. Questi indicatori aiutano gli operatori a mantenere l'equilibrio e la stabilità della gru.

Indicatori di carico di lavoro sicuro

Gli indicatori di carico di lavoro sicuri segnano chiaramente la massima capacità di carico sicuro per la gru. Queste informazioni sono fondamentali per gli operatori per garantire che la gru non sia sovraccarica e funzioni all'interno delle sue specifiche di progettazione.



11. Modalità di controllo

1. Controllo manuale

Intervento diretto: l'operatore della gru controlla direttamente i movimenti di sollevamento e itineranti della gru usando ruote, leve o pulsanti. Questa modalità richiede operatori qualificati in grado di sincronizzare manualmente i movimenti per ottenere il posizionamento desiderato del carico.

Meccanismi semplici: i sistemi di controllo manuale sono generalmente più semplici nella progettazione e possono essere meno inclini a fallimenti complessi.

Precisione limitata: la precisione dei movimenti della gru è limitata all'abilità e all'esperienza dell'operatore.

2. Controllo automatico-automatico

Funzionamento assistito: l'operatore della gru utilizza dispositivi di controllo come joysticks o paddle switch per comandare la gru, ma il sistema include funzionalità automatizzate che aiutano a controllare la velocità e la sincronizzazione.

Sicurezza avanzata: i sistemi semi-automatici includono spesso funzionalità di sicurezza come arresti automatici a limiti di carico o limiti di viaggio.

Migliore efficienza: questi sistemi possono migliorare l'efficienza operativa riducendo la necessità di operatori altamente qualificati.

3. Controllo automatico

Programmable Logic Controller (PLC): le operazioni della gru sono regolate da un PLC, che può essere programmato per eseguire sequenze specifiche di operazioni automaticamente.

Controllo preciso: i sistemi completamente automatici offrono un controllo preciso sui movimenti della gru, consentendo di eseguire coerentemente manovre complesse.

Errore umano ridotto: i sistemi automatizzati riducono il potenziale di errore umano, migliorando la sicurezza e l'affidabilità.

Funzionamento remoto: in alcuni casi, le gru completamente automatiche possono essere gestite in remoto, rimuovendo l'operatore da ambienti potenzialmente pericolosi.

4. CONTROLLO RADIO

Funzionamento wireless: l'operatore della gru utilizza trasmettitori radio per controllare la gru da una distanza, che può essere particolarmente utile in ambienti in cui il contatto visivo con la gru è limitato.

Aumento della flessibilità: il controllo radio consente agli operatori di muoversi liberamente nell'area di lavoro mantenendo il controllo della gru.

Considerazioni sulla sicurezza: devono essere messe in atto misure adeguate di gestione delle frequenze e di sicurezza per prevenire interferenze o funzionamento non autorizzato della gru.

Controllo 5.computer

Sistemi avanzati: alcune gru a cavalletto possono utilizzare sistemi informatici che integrano funzionalità avanzate come visione artificiale, intelligenza artificiale e analisi dei dati per ottimizzare le operazioni.

Raccolta di dati: le gru controllate da computer possono raccogliere dati operativi, che possono essere utilizzati per la pianificazione della manutenzione e l'ottimizzazione operativa.

Opzioni di interfaccia: gli operatori possono interagire con la gru tramite touch screen o altre interfacce avanzate, fornendo opzioni di feedback e controllo dettagliate.



12.Sketch









Vantaggi di una gru a cavalli da trave per il tuo progetto

Implementazione aCantry Gantry GantryPer il tuo progetto offre numerosi vantaggi in termini di prestazioni, versatilità e efficacia in termini di costi. Di seguito sono riportati i vantaggi chiave:

1. Alta capacità di sollevamento

Le gru a cavallo trave, in particolare i modelli a doppio giro, possono gestire carichi molto pesanti, che vanno da poche tonnellate a centinaia di tonnellate. Ciò li rende ideali per progetti che richiedono il movimento di materiali grandi o voluminosi.

2. Versatilità

Uso interno ed esterno:Queste gru possono essere utilizzate in vari ambienti, sia all'interno (fabbriche, seminari) che esterni (cantieri di spedizione, cantieri).

Design adattabile:Disponibili in configurazioni a singolo o doppio giro, possono essere adattate per soddisfare requisiti specifici del progetto, come altezza di sollevamento, campata e tipo di carico.

3. Efficienza in termini di costi

Non c'è bisogno di infrastrutture permanenti:A differenza delle gru a soffitto, le gru a cavallo trave non richiedono strutture di supporto complesse. Possono operare su binari o binari a terra, riducendo la necessità di costose modifiche delle infrastrutture.

Efficienza energetica:Con i moderni sistemi di controllo e le tecnologie di paranco, offrono un funzionamento ad alta efficienza energetica, minimizzando il consumo di energia e i costi operativi.

4. Soluzione di risparmio spaziale

Uso efficiente dello spazio:Le gru a cavalletto possono operare in aree in cui non possono essere installate le tradizionali gru a livello a causa di restrizioni di altezza o mancanza di strutture di supporto. Si muovono liberamente su binari o binari, massimizzando l'utilizzo dell'area di lavoro.

Portabilità:Alcune gru a cavalletto sono mobili, consentendo il trasferimento all'interno di un sito o tra le posizioni del progetto, il che è vantaggioso per gli ambienti di lavoro dinamici.

5. Migliore sicurezza e controllo del carico

Precisione nel sollevamento e nel posizionamento:I sistemi di controllo avanzati consentono un movimento preciso dei carichi, riducendo il rischio di incidenti o danni durante il funzionamento.

Gestione del carico stabile:Il design della trave garantisce una distribuzione uniforme del peso attraverso la struttura, fornendo stabilità e prevenendo la mancia o l'oscillazione dei carichi.

6. Facile da usare

Opzioni di controllo automatizzate o manuali:A seconda dei requisiti del progetto, le gru a cavalletto possono essere gestite manualmente, in remoto o attraverso sistemi automatizzati, fornendo flessibilità per diverse esigenze operative.

Manutenzione intuitiva:Queste gru sono progettate per una facile ispezione e manutenzione, garantendo una durata di servizio più lunga con tempi di inattività minimi.

7. Durata

Le gru a cavalletto trave sono in genere realizzate con materiali ad alta resistenza come l'acciaio, rendendole altamente durevoli e in grado di resistere a condizioni di lavoro dure, inclusa l'esposizione al tempo e alla manipolazione ruvida.

8. Personalizzabile per applicazioni specifiche

A seconda delle esigenze del progetto, la gru può essere personalizzata con caratteristiche speciali come altezza regolabile, meccanismi di sollevamento personalizzati o sistemi di sicurezza aggiuntivi come dispositivi anti-collisione o protezione da sovraccarico.

9. Migliora l'efficienza del progetto

Gestione dei materiali più veloce:Accelerando il movimento dei materiali attraverso gli aree di lavoro, le gru a cavalletto migliorano l'efficienza e la produttività del flusso di lavoro.

Lavoro manuale ridotto:Automando compiti di sollevamento pesanti, la gru riduce la dipendenza dal lavoro manuale, diminuendo l'affaticamento e il rischio di lesioni ai lavoratori.

L'incorporazione di una gru a trave nel progetto garantisce una gestione efficiente, sicura ed economica di carichi pesanti, offrendo al contempo la flessibilità di adattarsi alle esigenze del progetto in evoluzione.





1. Manufattura e produzione

Assemblaggio di macchinari pesanti: nelle industrie che richiedono l'assemblaggio di grandi macchine, una gru a cavalletto 30T può spostare i componenti in posizione con precisione, garantendo l'accuratezza durante il processo di assemblaggio.

Trasporto del prodotto: all'interno delle fabbriche, queste gru trasportano materiali pesanti o prodotti assemblati da una fase di produzione a un'altra, razionalizzando il processo di produzione 2.

Costruzione e ingegneria civile

Gestione degli elementi prefabbricati: per i progetti di costruzione che utilizzano elementi prefabbricati in cemento, una gru a cavalletto da 30T può installare questi pezzi pesanti in modo efficiente, riducendo i tempi di installazione e i costi di manodopera.

Costruzione del ponte: nei progetti di costruzione di ponti, queste gru vengono utilizzate per sollevare e posizionare le travi o altri componenti strutturali accuratamente nelle loro posizioni designate.

3.Shipping e porte operazioni

Carico e scarico di carico: alle porte, una gru a cavalletto da 30T è determinante nel carico e nel scarico di contenitori e carico pesante su navi o camion, facilitando tempi di consegna più veloci per le navi.

Warehouse Logistics: nei grandi magazzini, in particolare quelli che immagazzinano oggetti pesanti come bobine in acciaio o macchinari di grandi dimensioni, queste gru gestiscono lo stoccaggio in modo più accessibile e sicuro.

4.Frastruttura aeroportuale e aeroporto

MANUTENZIONE RAIRO: Per la manutenzione e la riparazione dei binari, una gru a cavalletto da 30T può sollevare e spostare le rotaie pesanti o sostituire le traversine, riducendo al minimo l'interruzione ai servizi.

Manutenzione degli aeromobili: negli hangar di manutenzione degli aeromobili, queste gru vengono utilizzate per il sollevamento di motori o altri componenti pesanti per l'ispezione o la riparazione.

5.Energia e servizi pubblici

Le centrali nucleari: nell'industria nucleare, le gru a cavalletto vengono utilizzate per la manipolazione e il posizionamento di componenti radioattivi pesanti, garantendo sicurezza e precisione.

Installazione delle turbine eoliche: per il montaggio delle turbine eoliche, una gru a cavalletto da 30T può sollevare in posizione la pesante navigazione o le lame del rotore, semplificando il processo di installazione.

6. Mining e cava

Trasporto di roccia: nelle operazioni minerarie, il trasporto di gru a gantry dal sito di estrazione alle aree di trasformazione o ai sistemi di trasporto.

Manutenzione dell'attrezzatura: l'attrezzatura da mining pesante richiede spesso manutenzione o sostituzione delle parti; Una gru a cavalletto da 30 t può sollevare facilmente questi componenti.





1. Progettazione e ingegneria

Ingegneria dettagliata: sviluppare disegni e specifiche di ingegneria dettagliati, tra cui il raggio principale, il paranco, il carrello, le carrozze finali e altri componenti.

Simulazione e modellazione: utilizzare strumenti di progettazione (CAD) e di simulazione assistiti da computer per modellare le prestazioni della gru e ottimizzarne il design.

2. Selezione del materiale

Specifiche del materiale: selezionare materiali di alta qualità che soddisfano i requisiti per resistenza, durata e resistenza al calore. I materiali comuni includono acciaio ad alta resistenza, leghe e rivestimenti specializzati.

Approvvigionamento: materiale di origine da fornitori approvati, garantendo che soddisfino la qualità e gli standard di certificazione necessari.

3. Fabbricazione dei componenti

Tagliare e modellare: tagliare e modellare le materie prime nei componenti richiesti, come raggi, colonne e parentesi. Ciò può comportare processi come il taglio del plasma, il taglio laser e la lavorazione. Belding e assemblaggio: componenti di saldatura insieme per formare gli elementi strutturali della gru. Ciò include la saldatura del raggio principale, le carrozze finali e altre parti portanti.

4. Assemblaggio

Sub-Assembly: assemblare singoli componenti, come il sistema di sollevamento, il carrello e le carrozze finali, in sottoassembles. Ciò comporta un raccordo insieme e garantire un corretto allineamento. Assemblaggio Main: combinare sottoassembles per costruire la struttura completa della gru. Ciò include il montaggio del paranco e del carrello sul raggio principale, dell'attacco delle carrozze finali e dell'installazione dei sistemi di controllo.

5. Integrazione dei sistemi

Sistemi elettrici: installare componenti elettrici, inclusi motori, pannelli di controllo, cablaggio e sensori. Assicurarsi che i sistemi elettrici della gru siano adeguatamente integrati e testati.

Sistemi di controllo: implementare e configurare sistemi di controllo, come controller logici programmabili (PLC), controlli remoti e dispositivi di sicurezza. Verificare che i sistemi di controllo funzionino correttamente e siano calibrati.

6. Test e garanzia della qualità

Test pre-operativi: condurre test pre-operatori per verificare la funzionalità della gru, inclusi i test di carico, i test operativi dei meccanismi di sollevamento e di viaggio e controlli del sistema di controllo.

Test di sicurezza: verificare che le caratteristiche di sicurezza, come interruttori di limite, allarmi e fermate di emergenza, funzionino correttamente e soddisfino gli standard di sicurezza.

Ispezione: eseguire un'ispezione dettagliata della struttura e dei componenti della gru per garantire la conformità con le specifiche di progettazione e gli standard di qualità.

7. Regolazioni finali e calibrazione

Fine-runing: apportare le regolazioni necessarie per ottimizzare le prestazioni della gru e garantire un funzionamento regolare. Ciò può includere sensori di calibrazione, regolazione dei controlli e mettere a punto il sistema di sollevamento.

Documentazione: preparare e rivedere la documentazione, inclusi manuali operativi, guide di manutenzione e istruzioni di sicurezza.

8. Consegna e installazione

Trasporto: organizzare il trasporto della gru sul sito di installazione, garantendo che sia gestita e spedita in modo sicuro per prevenire danni.

Installazione: supervisiona l'installazione della gru presso la struttura del cliente, inclusi assemblaggio, allineamento e connessione a fonti di alimentazione e sistemi di controllo.

Formazione: fornire formazione per operatori e personale di manutenzione per garantire che abbiano familiarità con le procedure di funzionamento e sicurezza della gru.

9. messa in servizio e consegne

Commissione: condurre test di messa in servizio finali per verificare che la gru opera correttamente in condizioni del mondo reale e soddisfa le specifiche delle prestazioni.

HandOver: consegnare ufficialmente la gru al cliente, fornendo tutta la documentazione necessaria, inclusi i certificati di conformità, le informazioni di garanzia e i programmi di manutenzione.







Ispezione materiale

Ispezione di qualità: l'ispezione rigorosa di qualità viene effettuata sulle materie prime acquistate per garantire che soddisfino i requisiti di progettazione e gli standard nazionali.

Archiviazione dei materiali: i materiali qualificati vengono immagazzinati in base alla classificazione per prevenire la corrosione o il danno.

Taglio e formazione

Tagliamento dell'acciaio: utilizzare il taglio del plasma, il taglio laser o il taglio della fiamma e altre tecnologie per tagliare l'acciaio in base alle dimensioni del disegno di design.

Formazione di elaborazione: formare la piastra di acciaio attraverso flessione, rotolamento, saldatura e altri processi per produrre il raggio principale, il raggio finale e altre parti strutturali.

Saldatura

Saldatura dei componenti: le parti in acciaio tagliate e formate sono saldate nelle strutture principali come il raggio principale, il raggio finale e il carrello. Il processo di saldatura deve essere strettamente controllato per garantire la resistenza strutturale e la qualità della saldatura.

Ispezione della saldatura: utilizzare la tecnologia di test non distruttivi (come test ad ultrasuoni, test radiografici) per ispezionare le saldature per garantire che non vi siano crepe o altri difetti.

Lavorazione

Macchinatura di precisione: la lavorazione di precisione viene eseguita sui componenti chiave della gru, come set di ruote, sedili dei cuscinetti, pulegge, ecc., Per garantire la loro precisione dimensionale e qualità della superficie.

Assemblaggio di tutta la macchina

Assemblaggio generale: sulla base del pre-assemblaggio, viene eseguito l'assemblaggio complessivo della gru, inclusa l'installazione finale del raggio principale, il raggio finale, il meccanismo di sollevamento, il meccanismo di camminata, ecc.

Messa in servizio e test

In condizioni dinamiche, vengono testate le prestazioni operative della gru, incluso il test di sollevamento, camminata, sterzo e altre funzioni. La dimensione complessiva della gru a ponte assemblato viene controllata per garantire che tutte le dimensioni soddisfino i requisiti di progettazione.

Trattamento di spruzzatura e anticorrosione

Trattamento superficiale Rimozione della ruggine: rimozione della ruggine sulla superficie della gru, i metodi comuni includono sabbiatura, decapaggio, ecc. Spruzzatura del primer: primer anticorrosivo spruzzato sulla superficie trattata per prevenire l'ossidazione dei metalli e la corrosione. Spruzzatura di spruzzatura di topcoat spruzzatura a colori: spruzzare topcoat in base alle esigenze dei clienti o agli standard del settore per dare alla gru un effetto protettivo e decorativo. Marcatura: dopo aver spruzzato, contrassegnare le informazioni di identificazione della gru in conformità con le specifiche, come modello, carico nominale, ecc.

Fabbrica e installazione

Imballaggio e trasporto

Protezione dell'imballaggio: confezionare in modo protettivo i componenti chiave della gru per prevenire danni durante il trasporto. Disposizione di trasporto: in base alle dimensioni delle attrezzature e alle condizioni di trasporto, selezionare un metodo di trasporto adeguato per trasportare la gru sul sito del cliente.

Accettazione e consegna

Accettazione del cliente

Accettazione in loco: il cliente conduce accettazione in loco della gru in base ai requisiti del contratto e alle specifiche tecniche per verificare le prestazioni e la qualità dell'attrezzatura.

Rettifica del problema: se si riscontrano problemi, il produttore deve correggerli in tempo per garantire che l'attrezzatura soddisfi completamente i requisiti del cliente. Consegna e utilizzo della formazione operativa: il produttore di solito forma gli operatori del cliente per assicurarsi che possano gestire la gru correttamente e in sicurezza.

Etichetta sexy: Gantry Crane per progetto, Cina Gantry Gantry di China per produttori di progetti, fornitori, fabbrica
