Mesto

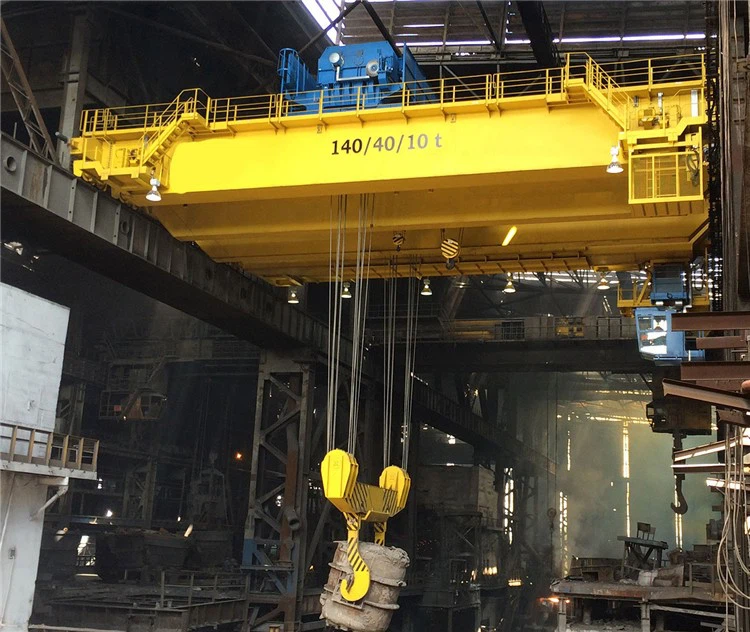

Un mestolo in un sistema di gru sopraelevato di fonderia è un equipaggiamento essenziale utilizzato nelle operazioni di fusione in metallo. È progettato per trasportare metallo fuso dal forno all'area di versamento nella fonderia. Il sistema a scagni opera in genere all'interno di una struttura di gru a rivestimento, in cui svolge un ruolo fondamentale nel garantire la gestione sicura ed efficiente dei metalli fusi.



• Capacità: 5-500 ton
• Lunghezza span: 4-35 m
• Altezza di sollevamento: 3-50 m
• Servizio di lavoro: A4, A5, A6, A7
• Tensione rageta: 220V ~ 690V, 50-60 Hz, 3ph AC
• Temperatura dell'ambiente di lavoro: -25 grado -+50 grado, umidità relativa inferiore o uguale all'85%
• Modalità di controllo della gru: controllo del pavimento \/ telecomando \/ sala cabina





1. Gru set intero

L'intero set di una gru per il sistema di sollevamento di un mestolo in una gru sopraelettrica di fonderia include in genere i seguenti componenti:

Bridge: il ponte è la struttura orizzontale che si estende sulla fonderia e supporta il paranco e il carrello. Si muove lungo le travi della passerella.

Travi in ​​passerella: questi sono i raggi di supporto che guidano il movimento della gru. Sono in genere installati lungo la lunghezza della fonderia, permettendo al ponte di attraversare.

Trolley: il carrello è montato sul ponte e si muove lungo di esso. Porta il meccanismo di paranco ed è responsabile del trasporto del mestolo nella posizione desiderata.

Paranco: il paranco è il meccanismo di sollevamento primario. È costituito da un argano motorizzato e un tamburo che contiene il cavo di sollevamento o la catena. Il paranco solleva e abbassa il mestolo.

Sollevamento di ganci o mestoli: le pinze del gancio o del mestolo sono gli attacchi che tengono direttamente il mestolo. Le pinze a mestoli sono appositamente progettate per gestire i mestoli di metallo fuso in modo sicuro e sicuro.

Sistema di controllo: la gru è gestita da un sistema di controllo che può essere manuale, semiautomatico o completamente automatico. Questo sistema include i controlli elettrici, i sensori e i meccanismi di sicurezza.

Sistema di elettrificazione: ciò include l'alimentazione, i cavi e i trasformatori necessari per far funzionare i motori e i controlli della gru.

Motori e unità: questi alimentano il movimento della gru, del carrello e del paranco. Sono spesso elettrici, con requisiti specifici per i cicli di alto livello nelle operazioni di fonderia.

Freni e caratteristiche di sicurezza: la sicurezza è cruciale nella gestione di metalli fusi pesanti, quindi questi sistemi includono pulsanti di arresto di emergenza, protezione da sovraccarico e altre caratteristiche di sicurezza per prevenire gli incidenti.

Cabina dell'operatore o Controllo a ciondolo: l'operatore può controllare la gru da una cabina situata sulla gru o tramite una stazione di controllo a sospensione.

Interruttori di limitazione: questi assicurano che la gru non viaggi oltre i confini fissati per evitare di danneggiare l'attrezzatura o causare incidenti.

Sistema di raffreddamento: poiché i fonderie si occupano di alte temperature, un sistema di raffreddamento può essere integrato nella gru per evitare il surriscaldamento di componenti come il paranco e i motori.



2. Destina principale

La trave principale di un mestolo in una gru sopraelettrica è una componente strutturale critica responsabile del supporto e della distribuzione del carico del mestolo, che viene utilizzato per contenere il metallo fuso in una fonderia. La gru sopraelevata è progettata per spostare il mestolo da un'area all'altra all'interno della fonderia, garantendo una gestione sicura del materiale pesante e spesso estremamente caldo.

Ecco i punti principali sulla trave principale in questo contesto:

Progettazione e maneggevolezza del carico: la trave principale è progettata per resistere ai carichi pesanti del mestolo, che possono pesare diverse tonnellate e qualsiasi metallo o materiale fuso all'interno. Deve essere progettato per fornire la resistenza e la rigidità necessarie per prevenire eventuali guasti durante il funzionamento.

Materiali: in genere, la trave principale è realizzata in acciaio ad alta resistenza per garantire la durata e gestire le temperature estreme e il peso che supporta. I materiali utilizzati devono anche essere resistenti all'usura e alla corrosione, dato il duro ambiente in una fonderia.

Integrità strutturale: la trave principale è spesso progettata in una configurazione a forma di scatola o a I-Beam, fornendo stabilità e resistenza. Di solito è supportato a ciascuna estremità dai camion, che consentono alla gru di muoversi lungo un sistema ferroviario nella fonderia.

Resistenza al calore: data la temperatura del metallo fuso nel mestolo, la trave deve essere progettata per gestire l'espansione termica e resistere a temperature elevate senza deformare o perdere resistenza.

Caratteristiche di sicurezza: la trave fa parte di un sistema di sicurezza generale che include interruttori di limiti, sensori e meccanismi di frenatura per impedire alla gru di sovraccaricare o malfunzionamento.

Manutenzione e ispezione: a causa dei carichi pesanti e delle condizioni di lavoro difficili, la trave principale e il sistema di gru nel suo insieme devono sottoporsi a ispezioni e manutenzione regolari per garantire la sicurezza e la longevità dell'attrezzatura.



3. Sistema di sollevamento

Il sistema di sollevamento di un mestolo in una gru sopraelevata di fonderia è una parte fondamentale del funzionamento della gru, in particolare per la gestione in sicurezza del metallo fuso nelle fonderie industriali. Ecco una rottura dei componenti chiave coinvolti nel sistema di sollevamento:

1. Struttura della gru:
Crane aerea: la stessa gru è in genere costituita da un ponte, un carrello, un paranco e un meccanismo di gancio o di sollevamento progettato per compiti specifici. Nella fonderia, la gru deve resistere a temperature estreme e carichi pesanti.

Bridge: si muove lungo binari paralleli sul soffitto, trasportando il carrello e il sistema di paranco.

Trolley: si muove orizzontalmente lungo il ponte per posizionare il paranco direttamente sul mestolo.

2. Meccanismo di sollevamento:
Paranco: il paranco è un componente chiave della gru che in realtà solleva e abbassa il mestolo. In genere include un tamburo o una bobina che ospita il cavo di sollevamento o la corda.

Filo corda\/catena: una corda o una catena forte e resistente al calore viene utilizzata per trasportare il peso del mestolo e del metallo fuso. La corda del filo è progettata per gestire carichi pesanti e temperature elevate.

Gancio: il gancio o l'attacco di sollevamento sono progettati appositamente per sollevare un mestolo. In genere è un allegato personalizzato che si adatta alle alette di sollevamento o alle maniglie del mestolo.

3. LAG\/HANGE DI LASSO DI MORSO:
Il mestolo è dotato di alette o maniglie di sollevamento, che sono punti fissi progettati per ospitare il gancio della gru per il sollevamento. Queste alette sono posizionate con cura per garantire un sollevamento equilibrato.

4. Caratteristiche di sicurezza:
Limiti di carico: le gru a leva hanno spesso limitatori di carico o protezione da sovraccarico per garantire che il sistema di sollevamento non superi la sua capacità nominale.

Componenti resistenti al calore: i componenti del sistema di sollevamento, in particolare la corda e il gancio del paranco, sono in genere realizzati con materiali resistenti al calore per resistere alle alte temperature del metallo fuso.

Sistemi anti-onde: poiché il metallo fuso è sensibile al movimento, alcune gru hanno una tecnologia anti-onde per stabilizzare il mestolo mentre viene sollevato e spostato.

5. Sistema di controllo:
Controllo dell'operatore: gli operatori controllano il movimento della gru usando un controllo ciondolo o wireless. Il controllo di precisione è essenziale per evitare incidenti e fuoriuscite di metallo fuso.

Automazione: in alcuni sistemi avanzati, l'automazione o la semi-automazione viene utilizzata per spostare il mestolo da una posizione all'altra con un intervento umano minimo.

6. Caratteristiche specializzate:
Ladro Tilter (opzionale): in alcune fonderie, le piastrelle sono integrate nel sistema della gru per versare il metallo fuso negli stampi. Il meccanismo di inclinazione è attivato dal sistema di pace della gru per controllare attentamente il flusso di materiale fuso.

Schema di calore: date le temperature estreme in una fonderia, la schermatura del calore o i materiali isolanti vengono talvolta utilizzati per proteggere i componenti meccanici della gru dal calore che si irradia dal mestolo.



1. Componenti chiave del sistema di sollevamento

Il sistema di sollevamento di un mestolo in una gru sopraelettrica di fonderia è costituito da diversi componenti chiave, ciascuno progettato per lavorare insieme per sollevare, trasportare, trasportare in modo efficiente ed efficiente e abbassare i mestoli di metallo fuso pesante. I componenti principali includono:

Meccanismo di paranco:

Questo è il componente di sollevamento primario, costituito da un motore, un cambio, un tamburo e una catena o una catena.

È responsabile del sollevamento e abbassare il mestolo, in genere attraverso il movimento verticale.

Corda o catena di filo:

Ciò collega il tamburo del paranco al gancio di sollevamento ed è responsabile del trasferimento della forza di sollevamento.

Le corde di filo sono più comunemente usate a causa della loro resistenza e flessibilità.

Gancio di sollevamento o mestolo:

Il gancio è progettato per attaccarsi in modo sicuro al mestolo, spesso con caratteristiche speciali come un meccanismo di serraggio o di bloccaggio.

Alcuni mestoli usano un gancio speciale con un meccanismo rotante o inclinabile per il versamento controllato.

Carrello e ponte:

Il carrello si muove lungo il ponte (il raggio orizzontale della gru) ed è guidato da motori e ruote.

Il carrello sposta il sistema di paranco nella posizione desiderata sul mestolo.

Gru a ponte:

La gru a ponte fornisce un movimento orizzontale attraverso la fonderia, consentendo un posizionamento preciso del mestolo per le operazioni di trasporto, sollevamento e versamento.

È in genere guidato da motori e binari che gli consentono di muoversi lungo la lunghezza della fonderia.

Sistema di controllo:

Il sistema di controllo include la console, i pulsanti o i joystick dell'operatore di gru per controllare il movimento della gru, del paranco e del carrello.

I sistemi avanzati possono includere monitoraggio del carico, interblocchi di sicurezza e funzionalità di controllo automatico.

Contrappeso:

Alcuni sistemi di sollevamento della mestolo utilizzano contrappesi per bilanciare il carico, garantendo stabilità e funzionamento regolare della gru.

Sistemi di sicurezza:

I sensori di protezione da sovraccarico per garantire che il sistema non sollevi più della sua capacità nominale.

Sistemi anti-onde che riducono l'oscillazione del mestolo durante il movimento.

Interruttore di arresto di emergenza e interruttori per sicurezza.

Meccanismo di rotazione o inclinazione del mestolo (opzionale):

Alcune gru a sud sono dotate di un meccanismo di inclinazione o rotazione che consente al mestolo di essere puntato per versare in sicurezza il metallo fuso.

Ciò può coinvolgere attuatori idraulici o elettrici.

2. Principi di lavoro

1. Meccanismo di paranco
Il meccanismo di paranco è il cuore del sistema di sollevamento. È costituito da un motore, ingranaggi, tamburi e corde o catene per sollevare il mestolo. Il paranco fornisce un movimento verticale per il mestolo, sollevandolo in una posizione più alta o abbassandolo a uno inferiore.

Motore: un motore guida il sistema di sollevamento, che è in genere elettrico.

CASSEBOX: la velocità di rotazione del motore è ridotta da un cambio per fornire un sollevamento controllato.

Tamburo e corda\/catena: il tamburo avvolge la corda o la catena, che è attaccata al mestolo, facilitando il suo movimento. Questa configurazione garantisce un controllo preciso dell'altezza del sud.

2. Meccanismo di carrello e ponte
Il mestolo viene spostato orizzontalmente attraverso la fonderia usando il carrello e il sistema a ponte.

Ponte: il ponte scorre lungo due binari montati sul soffitto della fonderia. Permette al mestolo di essere spostato da un punto a un altro orizzontale.

Trolley: il carrello è montato sul ponte e si muove lungo le rotaie del ponte. Il carrello fornisce un movimento orizzontale nella direzione perpendicolare al ponte, permettendo al mestolo di essere posizionato esattamente dove è necessario.

3. Ganci e imbragature
Un gancio specializzato o un'imbragatura di sollevamento viene utilizzato per afferrare saldamente il mestolo. Il gancio è attaccato al mestolo attraverso un punto di sollevamento e di solito ha un meccanismo di bloccaggio per prevenire il distacco accidentale.

4. Fine carrozzine

In una gru sopraelettrica di fonderia, le carrozze finali del mestolo sono componenti critici progettati per supportare e spostare il mestolo, che viene utilizzato per trasportare il metallo fuso nella fonderia. Le carrozze finali sono posizionate su entrambe le estremità del ponte della gru e consentono il sollevamento, l'abbassamento e il movimento orizzontale del mestolo. Ecco una rottura della loro funzione:

Struttura e funzione:

Le carrozze finali supportano il principale meccanismo di sollevamento, che include il gancio della mestolo e il sistema di sollevamento.

Queste carrozze sono generalmente progettate per essere robuste e in grado di resistere alle condizioni estreme in una fonderia, tra cui alte temperature, carichi pesanti e intensa stress meccanico.

Movimento:

Le carrozze finali sono dotate di ruote o rulli che consentono loro di muoversi lungo le rotaie della gru. Sono progettati per muoversi con precisione e stabilità.

In genere hanno motori di guida per facilitare il movimento e sono collegati al sistema di controllo della gru per il funzionamento coordinato.

Caratteristiche di sicurezza:

Sono incorporati sistemi di sicurezza come protezione da sovraccarico, interruttori di limiti e funzioni di arresto di emergenza per garantire un funzionamento sicuro e affidabile, specialmente in tali ambienti pericolosi.

Selezione del materiale:

Le carrozze finali e altre parti della gru sono spesso realizzati in acciaio ad alta resistenza o altri materiali in grado di gestire le temperature estreme e il peso dei mestoli di metallo fuso.

Personalizzazione:

In alcuni casi, la progettazione di carrozze finali può essere personalizzata per ospitare dimensioni specifiche del mestolo, capacità di sollevamento e layout di fonderia.



5. Meccanismo di viaggio per gru

Il meccanismo di viaggio della gru per un mestolo in una gru da sola da fonderia è una parte essenziale del design della gru. È responsabile di spostare il mestolo, che viene utilizzato per contenere il metallo fuso in fonderie, da una stazione all'altra, come dalla fornace all'area di fusione. Ecco una ripartizione dei componenti e dei principi chiave coinvolti:

1. Meccanismo del ponte:
Bridge Girder: questa è la principale struttura di supporto orizzontale che si estende sui binari nella fonderia. Si muove orizzontalmente lungo il sistema ferroviario.

Travelo in viaggio: il carrello è la parte della gru che si muove lungo la trave del ponte. In genere ha il meccanismo di paranco attaccato ad esso per alzare o abbassare il mestolo.

2. Sistema ferroviario:
La gru viaggia lungo un sistema ferroviario a terra, che è posato lungo la lunghezza del pavimento di fonderia. Il sistema ferroviario è in genere montato sulle fondamenta dell'edificio per garantire stabilità e accuratezza durante il viaggio.

3. Meccanismo di zitto:
Il paranco è responsabile del sollevamento e del abbassamento del mestolo. È in genere attaccato al carrello ed è alimentato da un motore elettrico. Il paranco usa una corda o una catena per sollevare il mestolo.

4. Meccanismo di viaggio:
Sistema di guida: il sistema di azionamento della gru è alimentato dai motori, che forniscono la forza necessaria per spostare la gru lungo le rotaie. Di solito ci sono motori separati per il movimento orizzontale (viaggio per ponti) e il movimento del carrello (viaggi incrociati).

Controllo del movimento: la gru è controllata da una combinazione di joystick, pulsanti o sistemi di controllo remoto. Il movimento è attentamente sincronizzato per evitare instabilità o incidenti, soprattutto dato il peso pesante e il metallo fuso coinvolti.

5. Sistema di gestione del carico:
Il mestolo è di solito dotato di un sistema di bloccaggio o di sollevamento per tenere in posizione il mestolo in posizione mentre viene spostato. I mestoli sono spesso sospesi da un gancio o un dispositivo di sollevamento appositamente progettato in grado di gestire la temperatura estrema e il peso del metallo fuso.

6. Caratteristiche di sicurezza:
Interruttori di limite: per evitare il percorso eccessivo, vengono installati interruttori di limite per arrestare la gru in posizioni predeterminate.

Sistemi di freni: questi vengono utilizzati per controllare e fermare il movimento della gru senza intoppi. Sono cruciali per controllare il movimento, specialmente quando si maneggiano un metallo così pesante e fuso.

Sistema di arresto di emergenza: questo sistema è costruito per fermare immediatamente il movimento della gru in caso di emergenza per prevenire incidenti.

Meccanismo anti-onde: questo aiuta a ridurre qualsiasi oscillazione del mestolo durante il movimento, che può essere pericoloso nei fonderie.

7. Controllo della velocità:
Le velocità di viaggio e sollevamento della gru possono essere controllate per consentire un posizionamento preciso del mestolo. Ciò è fondamentale per garantire operazioni fluide, specialmente quando si trasferisce il metallo fuso.



6. Meccanismo di attraversamento del carrello

In una gru sopraelettrica di fonderia, il meccanismo di attraversamento del carrello è una parte essenziale del sistema della gru, consentendo un movimento orizzontale preciso del mestolo, che viene generalmente utilizzato per trasportare metallo fuso. Ecco una rottura del meccanismo:

1. Struttura del carrello:
Il carrello è una piattaforma orizzontale che corre su un set di binari lungo il raggio aereo della gru. È progettato per trasportare il mestolo e facilitare il suo movimento attraverso la fonderia.

Il mestolo è attaccato al gancio della gru o al meccanismo di sollevamento, permettendo che venga spostato orizzontale e sollevato e abbassato in verticale.

2. Meccanismo di attraversamento:
Il meccanismo di attraversamento del carrello consente al carna carre di muoversi lungo la lunghezza del raggio della gru. Ciò si ottiene utilizzando un sistema di trasmissione motorizzato, spesso costituito da un motore elettrico, cambi e pulene o catene.

Il movimento del carrello è generalmente controllato da un'unità di frequenza variabile (VFD) o da un sistema di controllo simile che consente regolazioni fini in velocità e direzione.

3. Sistema di azionamento:
Il sistema di azionamento è in genere costituito da motori incorporati che guidano le ruote o i pignoni del carrello, facendolo muoversi lungo il binario. Il motore è spesso collegato al carrello tramite unità a catena o ruote orientate, garantendo un movimento regolare e affidabile.

Il carrello è dotato di ruote che corrono sui binari della gru. Queste ruote sono progettate per gestire il carico e le vibrazioni create dal peso del sud.

4. Sistema di controllo:
L'azione di attraversamento del carrello è controllata attraverso un joystick o un controllo a sospensione da parte dell'operatore della gru. Il sistema di controllo è progettato per fornire movimenti precisi per garantire che il mestolo sia posizionato in modo sicuro nella posizione desiderata nella fonderia.

Un interruttore di limite o un encoder viene utilizzato per rilevare la posizione del carrello, garantendo che si interrompe nel punto destro e impedisce il percotto.

5. Caratteristiche di sicurezza:
Il meccanismo incorpora i sistemi di frenatura per tenere il carrello in posizione quando non è in movimento, soprattutto quando si maneggiano un metallo fuso pesante nel mestolo.

Inoltre, possono essere installati sensori e interblocchi di sicurezza per rilevare eventuali malfunzionamenti o condizioni non sicure, garantendo il funzionamento sicuro della gru.

6. Gestione del carico:
Il carico del giunto influisce sul meccanismo di attraversamento, poiché la gru deve gestire carichi variabili garantendo al contempo un movimento del carrello regolare. La velocità di attraversamento e il sistema di controllo devono essere regolati per garantire che il mestolo rimanga stabile durante il movimento.



7. Ruota della gru

La ruota della gru di un mestolo in una gru a testa di fonderia svolge un ruolo fondamentale nel funzionamento della gru. In una fonderia, queste gru vengono utilizzate per sollevare e trasportare metallo fuso, come l'acciaio o il ferro, nei mestoli. Il sistema delle ruote della gru è una parte essenziale dei meccanismi di sollevamento e di viaggio della gru. Ecco una rottura della sua importanza:

Capacità di carico: le ruote della gru devono avere un'alta capacità di carico perché supportano il peso del mestolo, che può essere estremamente pesante a causa del metallo fuso.

Resistenza al calore: a causa delle alte temperature nelle fonderie, le ruote della gru devono essere realizzate con materiali che possono resistere al calore e all'espansione termica. In genere vengono utilizzate in acciaio e altre leghe resistenti al calore.

Durabilità: queste ruote devono essere altamente durevoli a causa del funzionamento continuo in ambienti difficili. Devono resistere all'usura, nonché all'impatto del carico.

Funzionamento regolare: le ruote sono montate su binari, che dovrebbero essere perfettamente allineate per garantire un viaggio regolare della gru. Un guasto nel sistema delle ruote può provocare distribuzione del carico irregolare o persino malfunzionamento della gru.

Sicurezza: la ruota della gru deve anche essere progettata per ridurre al minimo i fattori di rischio, come il deragliamento o il malfunzionamento, che potrebbero causare incidenti nella fonderia in cui la manipolazione dei metalli fusa è fondamentale.



8. Gancio di gru

Il gancio della gru di un mestolo in una gru sopraelettrica di fonderia è un componente critico usato per sollevare e trasportare i mestoli di metallo fuso, che sono pesanti ed estremamente caldi. Il gancio è progettato per resistere a temperature elevate, carichi pesanti e l'ambiente duro della fonderia.

Ecco alcuni dettagli chiave sul gancio della gru per un mestolo in una gru sopraelevata:

Materiale: il gancio è generalmente realizzato in acciaio in lega ad alta resistenza o acciaio resistente al calore per resistere alle condizioni estreme nella fonderia, comprese le alte temperature ed elementi corrosivi. A volte, i ganci sono rivestiti con un materiale resistente al calore per proteggerli ulteriormente.

Design: il gancio in genere ha una forma specializzata per tenere in sicurezza il mestolo. Può includere un fermo di sicurezza o un meccanismo di bloccaggio per impedire al mestolo di scivolare durante il trasporto.

Capacità: la capacità del gancio della gru deve corrispondere al peso del mestolo, che può variare a seconda delle operazioni della fonderia. I mestoli possono variare da diverse tonnellate a centinaia di tonnellate di peso.

Isolamento e sicurezza: alcuni ganci alette sono dotati di isolamento per prevenire il trasferimento di calore dal metallo fuso alla gru e al gancio. Inoltre, sono spesso incorporate caratteristiche di sicurezza come protezione da sovraccarico e sensori per rilevare la posizione e il carico del gancio.

Manutenzione: questi ganci richiedono un'ispezione e manutenzione regolari a causa delle sollecitazioni che sopportano. Nel tempo, possono soffrire di usura o danni da calore, che possono ridurre la loro forza e funzionalità.



9. Motore

Il motore di un mestolo in una gru sopraelettrica di fonderia è in genere un motore ad alta potenza progettato per gestire i carichi pesanti associati al sollevamento metallo fuso e ad altri materiali pesanti nella fonderia. Questi motori sono fondamentali per il funzionamento regolare della gru sopraelegante, assicurando che possa sollevare, spostare e posizionare il mestolo con precisione e sicurezza.

Le caratteristiche chiave del motore per un mestolo in una gru sopraelevata di fonderia includono:

Alta coppia e potenza: il motore deve generare una coppia sufficiente per sollevare e manovrare il mestolo, che può essere piuttosto pesante, specialmente quando contiene metallo fuso.

Prova a prova di esplosione o a prova di fiamma: a causa dell'ambiente potenzialmente pericoloso in una fonderia (ad esempio, metallo fuso, polvere e temperature estreme), il motore è spesso progettato per essere a prova di esplosione o a prova di fiamma per prevenire scintille e incendi.

Sistemi di raffreddamento: i fonderie possono essere estremamente caldi e il motore può richiedere un sistema di raffreddamento avanzato per evitare il surriscaldamento. Ciò potrebbe includere sistemi aria o di raffreddamento ad acqua.

Progettazione pesante: questi motori sono costruiti per un funzionamento continuo e possono resistere a condizioni difficili, tra cui polvere, alte temperature e carichi pesanti.

Controllo e monitoraggio: il motore fa in genere parte di un sistema di controllo integrato che consente agli operatori di controllare con precisione la velocità, la direzione e la posizione del mestolo.

Caratteristiche di sicurezza: poiché il lavoro prevede metallo fuso, meccanismi di sicurezza come protezione da sovraccarico, funzionalità di arresto di emergenza e interruttori di limiti sono fondamentali per garantire un funzionamento sicuro.



10. Sistema di allarme audio e illuminato e interruttore limite

1. Sistema di allarme leggero e leggero:
Il sistema di allarme audio e luminoso in una gru sopraelettrica di fonderia viene utilizzato per avvisare gli operatori e il personale su potenziali pericoli o condizioni critiche durante il funzionamento della gru.

Allarme audio: in genere un corno o un cicalino forte, viene utilizzato per avvisare i lavoratori nelle vicinanze di potenziali pericoli, come la gru che si muove in una zona pericolosa o in una situazione di emergenza come malfunzionamento delle attrezzature o sovraccarico.

Allarme leggero (luce stroboscopica): una luce lampeggiante, spesso in colori vivaci come il rosso o il giallo, funge da segnale visivo per avvertire gli operatori e altro personale nell'area dello stato della gru o quando si presenta una condizione non sicura.

Casi d'uso comuni:
Quando la gru sta per sollevare o abbassare i carichi pesanti.

Quando la gru si muove vicino alle aree o agli ostacoli pericolosi.

Durante la manutenzione o gli arresti di emergenza.

Indicando una condizione di sovraccarico o un guasto meccanico.

2. Interruttori di limite:
Viene utilizzato un interruttore di limite per monitorare la posizione e il movimento della gru e dei suoi componenti, garantendo che la gru non superasse i limiti preimpostati, impedendo così incidenti o danni.

Funzioni:
Interruttori di limite di end-of-travel: questi impediscono alla gru di viaggiare oltre la sua gamma designata (ad es. Non muoversi troppo a sinistra o a destra o su\/giù). Ciò è essenziale per evitare collisioni con strutture, altre attrezzature o ostruzioni aeree.

Interruttori di limitazione del carico: questi sensori monitorano il carico sulla gru, assicurando che non superi la capacità nominale. Se il carico è troppo pesante, l'interruttore attiverà un allarme o impedirà alla gru di sollevare ulteriormente.

Rilevamento del sovraccarico: se la gru sta sollevando un carico che supera il limite di sicurezza, l'interruttore del limite attiva un segnale (solitamente collegato al sistema di allarme audio e illuminato) per avvisare l'operatore.



11. Dispositivi di sicurezza

1. Limitatore di carico
Un limitatore di carico garantisce che la gru non supera la sua capacità di sollevamento sicuro. Ciò impedisce le condizioni di sovraccarico che potrebbero causare guasti alla gru o incidenti.

2. Sistema di protezione da sovraccarico
Un sistema di protezione da sovraccarico è progettato per arrestare automaticamente l'operazione della gru se il carico supera la massima capacità nominale. Aiuta a impedire lo sviluppo di condizioni pericolose, come sovraccarico o ribaltamento della gru.

3. Limitatore di inclinazione a mestolo
Questo dispositivo controlla l'angolo di inclinazione del mestolo, assicurando che non si inclina troppo lontano o troppo rapidamente, il che potrebbe portare a sversamenti o incidenti.

4. Controllo anti-onde
I sistemi anti-onde vengono utilizzati per ridurre al minimo il movimento oscillante del mestolo durante il trasporto, impedendo al metallo fuso di versare o schizzare, che potrebbe comportare gravi rischi.

5. Sensori di temperatura
I sensori di temperatura sono essenziali nei fonderie in cui viene gestito il metallo fuso. Questi sensori monitorano la temperatura del mestolo per garantire che non superasse i limiti sicuri, impedendo danni alla gru e alla mestolo o, più criticamente, impedendo gli incidenti di surriscaldamento.

6. Pulsante di arresto di emergenza
Un pulsante di arresto di emergenza grande e facilmente accessibile è fondamentale per fermare rapidamente le operazioni di gru in caso di emergenza, come il malfunzionamento delle attrezzature o il rilevamento dei pericoli per la sicurezza.

7. Freni di sicurezza
Il meccanismo di sollevamento della gru e del mestolo può essere dotato di freni di sicurezza automatici per fermare il movimento in caso di malfunzionamento o fallimento del sistema di sollevamento primario.

8. Ganci di sicurezza a mestole
Ganci di sicurezza speciali o sistemi di blocco meccanico sono progettati per collegare saldamente il mestolo al gancio della gru, prevenendo il distacco accidentale durante il sollevamento o il trasporto.

9. Sensori di vento e ambientali
In alcune fonderie, condizioni ambientali come il vento possono influire sull'operazione della gru. I sensori del vento possono rilevare velocità del vento non sicure e il sistema può fermare automaticamente i movimenti della gru in tali condizioni per prevenire gli incidenti.

10. Sistemi di avvertimento e allarme
I sistemi di allarme udibile e visivo sono integrati nella gru per avvisare i lavoratori dei movimenti in corso, delle condizioni ad alta temperatura o di altri potenziali pericoli.

11. Dispositivi di formazione e sicurezza dell'operatore
Oltre ai dispositivi di sicurezza meccanici ed elettronici, la formazione completa degli operatori è essenziale. Gli operatori dovrebbero avere familiarità con le procedure di gestione adeguate per i mestoli e i protocolli di sicurezza dovrebbero essere seguiti in ogni momento.



12. Modalità di controllo

1. Controllo manuale
Operatore-guidato: l'operatore della gru controlla manualmente il movimento del giuntura usando un joystick o pulsanti di controllo.

Movimenti della gru: l'operatore ha il controllo diretto sull'alzatura, i viaggi e l'inclinazione del mestolo per posizionarlo correttamente.

Uso tipico: utilizzato quando l'operatore necessita di pieno controllo sulla maneggevolezza del mestolo, in genere in fonderie più piccole o per operazioni speciali.

2. Controllo semi-automatico
Impostazioni pre-programmate: la gru può essere programmata con posizioni e movimenti predefiniti per la manipolazione del mestolo.

Assistenza all'operatore: l'operatore ha ancora il controllo ma può utilizzare le funzionalità automatizzate del sistema per aiutare a posizionare il mestolo in punti specifici.

Uso tipico: nelle fonderie che necessitano di un equilibrio tra controllo manuale e automazione per una manipolazione più efficiente del mestolo.

3. Controllo completamente automatico
Gestione automatizzata del mestolo: in un sistema completamente automatizzato, la gru è dotata di sensori, attuatori e un sistema di controllo che gli consente di eseguire attività come il sollevamento, l'inclinazione e lo spostamento del mestolo senza intervento manuale.

Programmable Logic Controller (PLC): i movimenti della gru sono controllati da un PLC, che può gestire attività complesse come i movimenti di sincronizzazione e garantire un posizionamento preciso.

Caratteristiche di sicurezza: i sistemi automatizzati hanno in genere più caratteristiche di sicurezza come protezione da sovraccarico, rilevamento delle collisioni e feedback di posizione per garantire una gestione sicura e accurata del mestolo.

Uso tipico: fonderie con volumi di produzione elevati, che richiedono efficienza e coerenza nella manipolazione del mestolo.

4. Controllo remoto
Sicurezza dell'operatore: la gru può essere controllata tramite un telecomando, consentendo all'operatore di spostare il mestolo da una distanza di sicurezza, specialmente in aree con calore elevato o materiali pericolosi.

Flessibilità di controllo: questa modalità può offrire un controllo manuale completo ma da una posizione sicura, riducendo il rischio di lesioni all'operatore.

Uso tipico: in fonderie o ambienti ad alto rischio in cui la sicurezza dell'operatore è una priorità.

5. Sistemi di posizionamento del mestolo
Movimento preciso: alcuni sistemi avanzati utilizzano sistemi di posizionamento basati su laser o telecamere per posizionare con precisione il mestolo in relazione al forno o agli stampi.

Integrazione con il controllo del forno: il mestolo può essere integrato nel sistema di controllo del forno, garantendo che sia correttamente posizionato e allineato per il versamento del metallo o altre operazioni.





13. Schizzo









• Gestione efficiente del materiale: i mestoli vengono utilizzati per trasportare metallo fuso dai forni alle aree di fusione. Le gru a livello con le mestoli aiutano a spostare in modo sicuro ed efficiente grandi quantità di metallo fuso senza richiedere manodopera manuale, riducendo il rischio di incidenti.
• Sicurezza: la gestione del metallo fuso è pericolosa, ma con un sistema di gru a soffitto, i mestoli possono essere azionati in remoto, riducendo al minimo il rischio per i lavoratori. Il mestolo è sollevato in modo sicuro e posizionato, riducendo le possibilità di fuoriuscita o esposizione a temperature elevate.
• Produttività migliorata: le gru a leva con mestoli consentono un flusso di materiale automatico continuo e automatizzato in una fonderia, che migliora l'efficienza complessiva dei processi di produzione. Ciò si traduce in tempi di elaborazione più rapidi e aiuta a raggiungere gli obiettivi di produzione.
• Personalizzazione per varie capacità: i mestoli possono essere personalizzati per dimensioni e capacità di gestire diverse quantità di metallo fuso, soddisfacenti ai requisiti specifici della fonderia.
• Controllo preciso: le gru a levano dotate di mestoli forniscono un controllo preciso per il sollevamento e il versamento del metallo fuso. Gli operatori possono regolare la velocità e il movimento della gru, garantendo l'accuratezza quando si versano metallo negli stampi.
• Usura ridotta: l'uso di mestoli nei sistemi di gru sopraelettrici riduce il lavoro manuale, riducendo al minimo l'errore umano e l'usura meccanica associata a frequente manipolazione manuale.
• Flessibilità maggiore: le gru a livello con mestoli possono essere integrate in vari layout di fonderia, consentendo loro di gestire più attività, come il versamento, il trasferimento e persino la pulizia.





• Trasporto in metallo fuso: Il mestolo viene utilizzato per trasportare metallo fuso dal forno allo stampo. Ciò richiede che il mestolo sia abbastanza forte da resistere a temperature elevate e carichi pesanti. La gru sopraelevata fornisce la mobilità necessaria per spostare il mestolo con metallo fuso in sicurezza attraverso la fonderia.
• Gestione di precisione: Le gru a basso lenti dotate di mestoli sono progettate per gestire carichi pesanti e liquidi. L'operatore della gru può controllare con precisione il movimento, garantendo che il mestolo sia posizionato accuratamente su stampi o altre aree richieste nella fonderia.
• Sicurezza: Le gru sopraelettriche con i mestoli aiutano a garantire il trasporto sicuro di metallo fuso, che è estremamente pericoloso. Il mestolo ha in genere caratteristiche protettive come un rivestimento resistente al calore per prevenire incidenti e facilitare il versamento controllato.
• Processo di produzione efficiente: L'uso di una gru con mestoli garantisce che il metallo fuso venga trasferito in modo efficiente, il che riduce i tempi di inattività e aumenta la produttività complessiva della fonderia. La capacità della gru di spostare grandi volumi di metallo rapidamente e in sicurezza è cruciale per raggiungere gli obiettivi di produzione.
• Peso e capacità di carico: I mestoli di fonderia possono trasportare migliaia di chilogrammi di metallo fuso e la gru sopraelevata deve essere in grado di gestire questi carichi pesanti. Le gru sono appositamente progettate per supportare tale peso, con la possibilità di sollevare, inclinarsi e versare il mestolo secondo necessità.
• Rotazione del mestolo e versamento: Alcuni mestoli nei sistemi di gru sopraelettrici sono dotati di meccanismi che consentono la rotazione, consentendo il versamento preciso negli stampi. La gru facilita questo fornendo il movimento e il controllo necessari.





1. Fase di progettazione
Valutazione del carico: il design della gru si basa sul peso e sulle dimensioni dei mestoli (che possono trasportare metallo fuso). Gli ingegneri calcolano la capacità di sollevamento, la campata, l'altezza e il ciclo di lavoro in base ai requisiti specifici.

Considerazioni sulla sicurezza: la sicurezza è fondamentale nei fonderie. La gru dovrebbe avere caratteristiche come sistemi ridondanti, freni di emergenza e sensori di sicurezza per prevenire incidenti in ambienti ad alta temperatura.

Progettazione strutturale: questo include la progettazione dei sistemi di gruppi di gru, paranco, carrello e ferrovie. I materiali utilizzati nella gru devono essere resistenti al calore e durevoli per resistere all'ambiente duro di una fonderia.

Sistemi di guida: la gru deve avere sistemi di guida potenti e affidabili per sollevare il movimento, i viaggi e il carrello. Questi possono includere motori elettrici, cambi e sistemi di controllo.

2. Selezione del materiale
Materiali ad alta temperatura: i componenti che entreranno in contatto diretto con il metallo fuso o il calore estremo devono essere realizzati con materiali resistenti al calore come l'acciaio con alta resistenza termica.

Resistenza alla corrosione: le parti esposte al calore e al metallo possono richiedere rivestimenti resistenti alla corrosione per prolungare la vita della gru.

3. Fabbricazione
Produzione del telaio: è fabbricato il telaio della gru, incluso il ponte, il carrello e il sistema di paranco. I componenti sono in genere saldati da sezioni di acciaio o fabbricati in un design modulare per facilitare l'installazione e la manutenzione.

Assemblaggio del paranco: il sistema di paranco, incluso il meccanismo di sollevamento, è assemblato con componenti come motori elettrici, cambio e il sistema di tamburi di sollevamento o puleggia.

Integrazione del sistema di controllo: i sistemi di controllo, compresi i pannelli di funzionamento manuale o remoto, sono integrati nella gru per un funzionamento regolare.

4. Assemblaggio
I vari componenti della gru, come il ponte, il paranco, il carrello e i sistemi elettrici, sono assemblati in fabbrica o in loco a seconda della complessità.

Il meccanismo di sollevamento (attacchi di manipolazione del gancio o del mestolo) è appositamente progettato per gestire in sicurezza i mestoli e il metallo fuso.

5. Test e controllo di qualità
Test di carico: la gru è sottoposta a test di carico per assicurarsi che possa sollevare in sicurezza il peso richiesto, compresi i test di caricamento dinamico per simulare le condizioni del mondo reale.

Test funzionali: i movimenti della gru (paranco, il carrello, il ponte) sono testati per garantire un funzionamento regolare e la conformità agli standard di sicurezza.

Ispezione: l'ispezione finale viene condotta per garantire che tutte le parti e i sistemi siano in ordine di lavoro e soddisfino le specifiche di ingegneria.

6. Installazione e messa in servizio
Installazione: la gru è installata nella fonderia, che prevede il posizionamento della gru sui binari designati, il collegamento dell'alimentazione e la garanzia del corretto allineamento.

Messa in servizio: la gru è testata in loco per garantire che tutto funzioni correttamente e che i sistemi di controllo siano calibrati.

7. Allenamento e consegne
Formazione degli operatori: gli operatori sono addestrati sulla gestione sicura dei mestoli, in particolare per quanto riguarda la manipolazione dei metalli fusi, i controlli delle gru e le procedure di emergenza.

Protocolli di sicurezza: vengono stabiliti i protocolli di sicurezza, tra cui la corretta manipolazione del carico, gli arresti di emergenza e gli orari di manutenzione.

8. Manutenzione in corso
Ispezioni programmate: la manutenzione regolare è fondamentale in un ambiente di fonderia. Le ispezioni per l'usura, la lacrima e lo stress su parti come cavi, ganci e paranchi vengono eseguite periodicamente.

Manutenzione preventiva: la lubrificazione, la pulizia e il controllo dell'allineamento delle parti in movimento vengono eseguiti regolarmente per evitare i tempi di inattività ed estendere la vita della gru.

9. Aggiornamenti e modifiche
Man mano che gli standard tecnologici e di sicurezza si evolvono, le gru potrebbero richiedere aggiornamenti o modifiche per migliorare le loro prestazioni o caratteristiche di sicurezza.





La società ha installato una piattaforma di gestione delle apparecchiature intelligenti e ha installato 310 set (set) di robot di gestione e saldatura. Dopo il completamento del piano, ci saranno più di 500 set (set) e il tasso di reti di attrezzature raggiungerà il 95%. Sono state messe in uso 32 linee di saldatura, sono previsti per l'installazione di 50 e il tasso di automazione dell'intera linea di prodotti ha raggiunto l'85%.

Etichetta sexy: Mestolo nella gru a sottene di fonderia, China Ladle in Foundry Overhead Crane produttori, fornitori, fabbrica
