Asporto più importante (all'inizio)
Ottimizzare l'altezza di sollevamento significa comprendere lo spazio, il tipo di gru, la scelta del paranco, la progettazione della trave e gli accessori di sollevamento. Modificando questi fattori, puoi sollevare carichi più pesanti o più alti in sicurezza senza riprogettare la tua struttura.
Domande chiave risolte in questa guida:
Come posso sollevare più in alto senza cambiare l'intero sistema della gru?
Quali tipi di gru e paranchi massimizzano l'altezza di sollevamento?
In che modo gli accessori influiscono sul gancio e sull'altezza di sollevamento?
Quali aggiustamenti danno il massimo impatto al minor costo?
Punti chiave negli elenchi puntati:
L'altezza libera sopra la gru stabilisce il primo limite per il sollevamento.
Le gru bitrave generalmente forniscono la massima portata del gancio.
La scelta di travi a basso-profilo e di paranchi specializzati aumenta la capacità verticale.
Accessori come imbracature o distanziatori riducono l'altezza di sollevamento effettiva; ottimizzarli.
Idee sbagliate come l'altezza della pista o le regolazioni delle estremità del carrello raramente influiscono sull'altezza di sollevamento.
Introduzione
In molte fabbriche, lo spazio è prezioso e ogni centimetro conta. I carriponte sono essenziali per lo spostamento di materiali pesanti, ma l'altezza di sollevamento è spesso un problema. Quando i soffitti sono bassi o quando tubi, condotti o attrezzature pendono sopra la testa, gli operatori non riescono sempre a sollevare i carichi sfruttando tutto il potenziale della gru. Questa limitazione influisce non solo sull’efficienza ma anche sulla pianificazione e sulla sicurezza del flusso di lavoro.
Spazio limitato sul soffitto: alcune strutture semplicemente non hanno lo spazio verticale necessario per sollevare carichi di grandi dimensioni.
Ostruzioni sopra la gru: cose come condotti HVAC, luci o binari delle porte del garage possono bloccare il percorso della gru.
Vincoli del flusso di lavoro: i materiali devono essere sollevati e spostati senza interrompere le linee di produzione, il che può limitare le opzioni di spostamento e sollevamento della gru.
Capire cosa influenza veramente l’altezza di sollevamento è fondamentale. Molti presumono che semplicemente sollevando il binario della pista o modificando i supporti della gru si possa aumentare l’altezza di sollevamento, ma la realtà è più sfumata. Il tipo di gru, il design della trave, la scelta del paranco, l'altezza libera disponibile e persino gli accessori di sollevamento svolgono tutti un ruolo.
Lo scopo di questa guida è fornirti informazioni pratiche e utilizzabili. Imparerai quali fattori contano davvero, quali regolazioni offrono i maggiori vantaggi e come pianificare le operazioni della gru in modo sicuro ed efficiente. Alla fine, saprai esattamente come massimizzare l'altezza di sollevamento senza revisionare completamente la tua struttura o il tuo sistema di gru.
Carroponti, carroponti con ingombro ridotto
Fattori che influenzano direttamente l'altezza di sollevamento
Massimizzare l'altezza di sollevamento di un carroponte non significa semplicemente acquistare una gru più grande. Diversi fattori pratici determinano quanto in alto puoi sollevare in modo sicuro ed efficiente. Conoscerli ti aiuta a fare scelte intelligenti senza spese o tempi di inattività inutili.
Altezza libera disponibile
L'altezza libera è la distanza verticale tra il pavimento e il primo ostacolo sopraelevato. Potrebbe essere il soffitto, una lampada, un condotto HVAC o persino il binario di una porta del garage. È la prima limitazione da considerare perché se non c'è abbastanza spazio, nient'altro può compensare.
Controlla la presenza di ostacoli come travi del soffitto, condutture, tubi o binari che possono essere spostati o regolati.
Anche piccole modifiche, come il sollevamento del binario di una porta o il riposizionamento dei tubi, possono aumentare notevolmente la capacità di sollevamento.
Misurare sempre dal suolo fino all'ostruzione più bassa, non solo dalla parte superiore della gru.
Consiglio pratico: a volte una piccola modifica alla disposizione può garantire diversi centimetri in più di altezza di sollevamento, il che può fare una grande differenza per carichi alti o ingombranti.

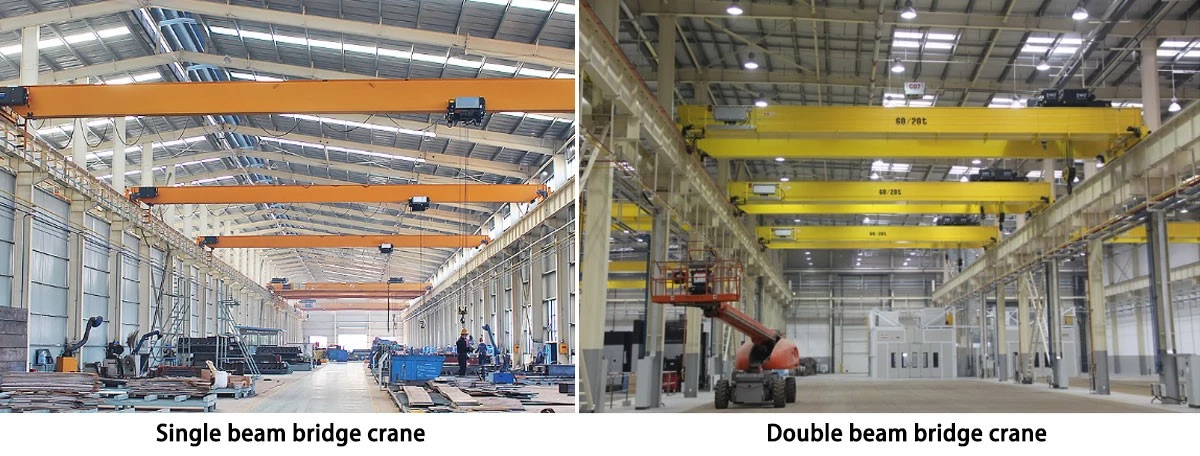

Tipo di gru a ponte
Il tipo di gru influenza fortemente l'altezza di sollevamento a causa del modo in cui il paranco si muove rispetto alla trave.
Gru monotrave: il paranco si sposta sotto la trave, riducendo l'altezza massima del gancio.
Gru bitrave: il paranco si muove sopra le travi, offrendo il massimo potenziale di sollevamento. Tuttavia, i carichi ingombranti potrebbero richiedere accessori aggiuntivi.
Sotto le gru in funzione: Sospeso dalla pista; in genere hanno un'altezza di sollevamento inferiore a causa dello spazio sotto la trave.
Consiglio pratico: se l'altezza di sollevamento è fondamentale, una gru bitrave vale solitamente il costo aggiuntivo, spesso circa il 20-30% in più, ma consente di massimizzare lo sbraccio verticale.
Tipo di trave
Anche la trave stessa gioca un ruolo. Le travi a basso-profilo o più sottili consentono al paranco di arrivare più in alto senza compromettere la stabilità.
Le gru monotrave sono più sensibili allo spessore della trave-travi più spesse riducono l'altezza del gancio.
Sulle gru bitrave, i paranchi che viaggiano in alto sono meno influenzati dallo spessore della trave.
Consiglio pratico: quando scegli una gru, chiedi al tuo fornitore informazioni sulle-opzioni di travi a basso profilo-che possono aggiungere altezza di sollevamento senza richiedere modifiche strutturali alla tua struttura.
Selezione del paranco
Non tutti i paranchi sono uguali. I paranchi a fune metallica e a catena hanno design diversi che influiscono sull'altezza in cui può viaggiare il gancio.
Paranchi a catena-con altezza in altezza ridotta: ideali per spazi limitati sul soffitto; i modelli con altezza libera ultra-ridotta- possono massimizzare l'altezza di sollevamento in spazi ristretti.
Paranchi a fune metallica: capacità maggiori, ma design più robusti possono ridurre lo spazio libero se il paranco è pesante o alto.
Ricorda, l'altezza del gancio non è la stessa dell'altezza di sollevamento-gli accessori sotto il gancio, come imbragature o distanziatori, riducono il sollevamento totale.
Consiglio pratico: adatta il tipo di paranco al peso del carico e allo spazio disponibile. I paranchi a-altezza libera spesso offrono il miglior compromesso tra capacità e sbraccio verticale.
Accessori di sollevamento
Accessori come imbracature, barre di sollevamento o ganci di sollevamento ausiliari possono ridurre l'altezza di sollevamento effettiva.
Ridurre al minimo l'altezza degli accessori quando possibile.
Considera i paranchi ausiliari per carichi molto alti-che possono eliminare la necessità di imbracature lunghe o accessori ingombranti.
Pianificare sempre l'uso degli accessori in anticipo, perché una configurazione errata può costare diversi centimetri di portata verticale.
Consiglio pratico: la regolazione degli accessori è solitamente molto più semplice ed economica rispetto alla sostituzione della gru stessa e può risolvere molti limiti di altezza nella vostra struttura.
Idee sbagliate comuni sull'altezza di sollevamento
Quando si pianifica di aumentare l'altezza di sollevamento, è facile concentrarsi su cambiamenti che in realtà non aiutano. Sfatiamo i miti più comuni così potrai concentrarti su ciò che fa davvero la differenza.
Mito 1: il sollevamento della pista aumenta l'altezza di sollevamento
È opinione comune che sollevando la pista della gru si consenta al gancio di arrivare più in alto. In pratica:
L'altezza di sollevamento dipende dai componenti della gru e non dal binario stesso.
Il sollevamento della passerella può aiutare a posizionare la gru sotto i soffitti bassi, ma non aumenta l'altezza del gancio o di sollevamento.
Suggerimento: concentrarsi sulla selezione del paranco, sul profilo della trave e sull'altezza libera disponibile piuttosto che sull'altezza del binario.
Mito 2: la regolazione dei carrelli finali aumenta la portata verticale
Alcuni pensano che la modifica delle connessioni del carrello finale darà più portanza. La realtà:
Le regolazioni del carrello finale servono principalmente per allineare la gru con la pista.
Non aggiungono alcuna capacità di sollevamento verticale.
Suggerimento: utilizzare le regolazioni del carrello finale solo a scopo di installazione; non fare affidamento su di essi per aumentare l'altezza di sollevamento.
Mito 3: Le gru bitrave compatte si sollevano automaticamente più in alto
Le gru bitrave compatte hanno travi inferiori e paranchi incassati. Mentre aiutano con carichi ingombranti:
Liberano spazio attorno al carico, ma l'altezza del gancio rimane più o meno la stessa.
Migliorano lo spazio per la movimentazione, non l'altezza di sollevamento.
Suggerimento: prendi in considerazione design compatti per gestire carichi grandi o larghi, ma combinali con altre soluzioni se l'altezza di sollevamento è il tuo obiettivo principale.
Linea di fondo
Conclusione:
Molti errori nella pianificazione dell’altezza di sollevamento derivano dal concentrarsi sulle modifiche errate. Invece di modificare l'altezza del binario o fare affidamento sulle regolazioni del carrello, dai priorità all'altezza libera, al tipo di gru, al design della trave, alla selezione del paranco e agli accessori di sollevamento ottimizzati. Questi sono i fattori che influenzano veramente l'altezza a cui la tua gru può sollevare in sicurezza.
Soluzioni pratiche per massimizzare l'altezza di sollevamento
Aumentare l'altezza di sollevamento non è questione di un singolo cambiamento-si tratta di combinare diverse regolazioni pratiche. Considerando insieme la disposizione della struttura, il tipo di gru, la progettazione del paranco e gli accessori di sollevamento, è possibile ottenere uno sbraccio verticale significativo senza grandi opere di costruzione.
Ottimizza il layout della struttura
Piccole modifiche al tuo spazio di lavoro possono fare una grande differenza.
Sposta o solleva ostacoli sospesi come condutture, illuminazione o binari del garage.
Assicurarsi che l'altezza libera sopra la gru sia completamente utilizzata.
A volte, la semplice riorganizzazione delle attrezzature o delle tubazioni può aggiungere diversi centimetri di capacità di sollevamento.
Suggerimento: misurare sempre dal pavimento all'ostruzione più bassa prima di prendere qualsiasi decisione su gru o paranchi.
Scegli il tipo di gru giusto
La gru stessa gioca un ruolo enorme nell'altezza a cui puoi sollevare.
Le gru bitrave offrono in genere l'altezza massima del gancio.
Le gru monotrave riducono l'altezza di sollevamento perché il paranco si sposta sotto la trave.
Evitare di passare sotto le gru in funzione se l'altezza di sollevamento è una priorità, poiché la loro struttura sospesa solitamente riduce lo sbraccio massimo.
Suggerimento: se il tuo budget lo consente, investire in una gru bitrave spesso offre la migliore flessibilità a lungo-termine.
Seleziona Sollevatori a basso-profilo o specializzati
Non tutti i paranchi funzionano allo stesso modo in situazioni di altezza limitata.
I paranchi a catena-con altezza ridotta e i paranchi a fune-con-altezza ultraridotta possono aumentare significativamente lo sbraccio verticale.
Presta attenzione all'altezza del gancio rispetto all'altezza di sollevamento-accessori come imbracature o distanziatori riducono il sollevamento effettivo.
Abbina il tipo di paranco al peso del carico e allo spazio disponibile per prestazioni ottimali.
Ottimizza gli accessori di sollevamento
Anche piccole modifiche agli accessori di sollevamento possono migliorare l'altezza di sollevamento totale.
Ridurre al minimo l'altezza delle imbracature, delle barre di sollevamento o di altri accessori quando possibile.
Prendi in considerazione i paranchi ausiliari per sostituire gli accessori lunghi o ingombranti.
Valuta l'impatto degli accessori prima di investire in una nuova gru-spesso rappresentano il modo più conveniente-per aumentare la portata.
4.5 Valutare i compromessi sui costi-benefici-
Alcune soluzioni possono comportare aggiornamenti strutturali, altre semplicemente aggiustamenti dei componenti.
Le modifiche strutturali, come l’innalzamento delle travi o l’aggiunta di supporti, possono essere costose e distruttive.
La modifica del tipo di gru, del design del paranco o degli accessori è solitamente più rapida ed economica.
Dai la priorità alle soluzioni che offrono il massimo guadagno in altezza di sollevamento al minor costo.
Suggerimento: una combinazione di modeste modifiche alla struttura, una gru adatta, il paranco giusto e accessori ottimizzati spesso offre i migliori risultati senza sforare il budget.
FAQ – Preoccupazioni comuni degli acquirenti di gru
Quando si tratta di altezza di sollevamento, gli acquirenti industriali spesso si pongono le stesse domande. Ecco le preoccupazioni più comuni e le risposte pratiche basate su operazioni di gru nel mondo reale-.
Posso aumentare l'altezza di sollevamento senza spostare la via di corsa della gru?
Sì, spesso puoi. Il trucco sta nel combinare il giusto tipo di gru, paranco e accessori.
Le gru bitrave offrono la massima portata del gancio.
I paranchi a fune metallica con altezza ridotta-o i paranchi a fune metallica-ultra{1}}bassa-altezza libera possono massimizzare lo spazio verticale.
L'ottimizzazione di imbracature, barre di sollevamento o altri accessori di sollevamento spesso recupera diversi centimetri di sollevamento senza toccare la pista.
Suggerimento: concentrati sui componenti e sugli accessori anziché spostare la pista-di solito è più veloce, più sicuro ed economico.
Quale tipo di paranco offre lo sbraccio maggiore del gancio?
Dipende dalla struttura e dal carico, ma:
I paranchi a fune metallica generalmente forniscono una capacità di sollevamento e uno sbraccio più elevati.
I paranchi a catena specializzati con motori remoti o design a-altezza libera ridotta possono essere ideali per spazi ristretti.
Controlla sempre l'altezza del gancio rispetto all'altezza di sollevamento per il modello scelto.
Suggerimento: chiedi al tuo fornitore paranchi progettati specificatamente per applicazioni con altezza ridotta o con sollevamento massimo.
Devo modificare le travi della gru per sollevarla più in alto?
A volte sì-ma solo in determinati casi.
Sulle gru monotrave, le travi a basso-profilo o più sottili possono consentire al paranco di spostarsi più in alto.
Sulle gru bitrave, lo spessore della trave è solitamente un fattore meno importante.
Suggerimento: le modifiche alle travi strutturali sono più costose, quindi considerare prima l'ottimizzazione del paranco e degli accessori.
Quanto incidono gli accessori di sollevamento sull'altezza?
Gli accessori contano più di quanto molti acquirenti credano.
Imbracature, barre di sollevamento e ganci ausiliari possono ridurre l'altezza di sollevamento totale di decine di centimetri.
L'ottimizzazione della progettazione degli accessori o l'utilizzo di paranchi ausiliari possono recuperare una parte significativa dell'altezza persa.
Suggerimento: prima di investire in una nuova gru, esamina tutti gli accessori-la giusta configurazione degli accessori può far risparmiare denaro e massimizzare il sollevamento.
Cambiare l'altezza della pista sarà utile?
Non proprio.
Il sollevamento o l'abbassamento della pista influisce principalmente sul posizionamento della gru sotto i soffitti.
Non aumenta l'altezza del gancio o di sollevamento.
Suggerimento: concentrati sull'altezza libera, sulla selezione del paranco e sulla configurazione degli accessori per ottenere guadagni reali.
Qual è la differenza tra altezza del gancio e altezza di sollevamento?
Comprendere questa differenza è fondamentale.
Altezza del gancio: distanza dal suolo al gancio del paranco nella sua posizione più alta.
Altezza di sollevamento: distanza dal suolo alla parte superiore del carico da sollevare.
Accessori come imbracature o barre di sollevamento riducono l'altezza di sollevamento anche se l'altezza del gancio rimane invariata.
Suggerimento: calcolare sempre l'altezza di sollevamento in base al carico più eventuali accessori, non solo alla posizione del gancio.
Riepilogo
Riepilogo: comprendendo queste domande frequenti pratiche, gli acquirenti possono prendere decisioni più intelligenti quando pianificano ascensori più elevati. Concentrati sul tipo di gru, sulla progettazione del paranco, sugli accessori e sulla disposizione della struttura piuttosto che su ipotesi su binari o carrelli terminali-è da qui che derivano i vantaggi reali.
Conclusione
Massimizzare l'altezza di sollevamento di un carroponte non significa fare un grande cambiamento,-si tratta di capire cosa conta veramente e combinare soluzioni pratiche. Le regolazioni del binario della pista o del carrello finale raramente aumentano la portata verticale. Concentrati invece su questi fattori fondamentali:
Spazio libero sopra la gru: sfrutta al massimo l'altezza disponibile del soffitto affrontando gli ostacoli sospesi.
Tipo di gru: le gru bitrave offrono generalmente la massima portata del gancio.
Design della trave: travi a basso-profilo o più sottili possono consentire una corsa maggiore del paranco.
Selezione del paranco: scegli paranchi a fune metallica-ridotti o specializzati adatti all'altezza della tua struttura.
Accessori: ottimizza le imbracature, i divaricatori e i ganci ausiliari per ridurre al minimo la perdita di altezza.
Combinando queste modifiche con l'attrezzatura giusta, gli acquirenti industriali possono:
Solleva in sicurezza carichi più alti o più pesanti senza costose modifiche alla struttura.
Mantieni un flusso di lavoro efficiente e riduci i tempi di inattività.
Pianificare la futura crescita della produzione o l'aggiunta di gru senza importanti riprogettazioni.
Conclusione pratica: un'attenta combinazione di tipo di gru, progettazione del paranco, disposizione della struttura e ottimizzazione degli accessori offre i migliori risultati. Si tratta di un approccio-efficace in termini di costi che garantisce sicurezza ed efficienza operativa per oggi e domani.
