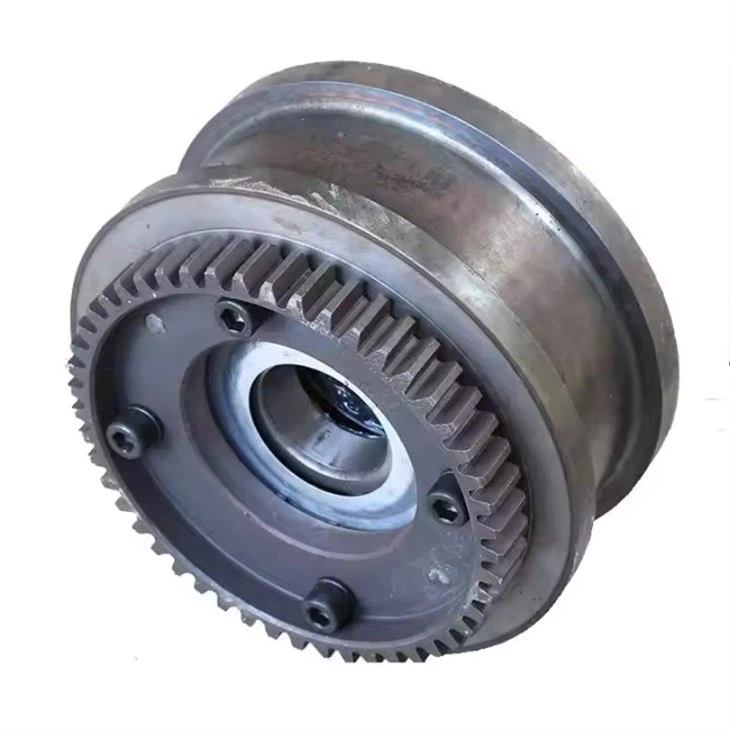

Ruote con binario di gru

Le ruote ferroviarie di gru sono componenti fondamentali in gru sopraelettriche, gru a cavalletto e altri sistemi di movimentazione dei materiali montati su rotaia. Facilitano un movimento regolare lungo le rotaie della gru, garantendo stabilità, capacità di carico e efficienza operativa.

Funzione e importanza

• Supporto del carico: trasferire il carico della gru (inclusi il carrello, il paranco e i materiali sollevati).
• Guida: mantenere la gru allineata sulla rotaia per prevenire il deragliamento.
• Movimento regolare: ridurre l'attrito per viaggi efficienti, minimizzando il consumo di energia.

Tipi di ruote ferroviarie di gru

• Ruote a doppio campo: comuni nelle gru a bordo, con flange su entrambi i lati per prevenire lo spostamento laterale.
• Ruote a flange monodose: usate dove è sufficiente la guida unilaterale (ad es. Alcune gru a cavalletto).
• Ruote senza flange: abbinate a guide esterne, spesso in applicazioni per impieghi pesanti come gli altiforni.

Manutenzione e durata della vita

• Ispezione regolare: verificare la presenza di crepe, usura o macchie piatte.
• Lubrificazione: riduce l'attrito e previene l'usura prematura.
• Sostituzione: le ruote vengono sostituite quando l'usura supera il 5-10% del diametro originale o quando si verificano danni alla superficie.





Caratteristiche del design chiave

• Materiale: acciaio in genere forgiato (ad es. 65 mn, 42crmo) per una resistenza ad alta resistenza e usura.
• Trattamento termico: superfici del battistrada indurite (hrc 50-55) per sopportare carichi pesanti e abrasione.
• Profilo del battistrada: convesso o piatto, abbinando la testa del binario per distribuire uniformemente lo stress.
• Design del foro: accusato di precisione per montare le dimensioni dell'asse, spesso con chiave o spline.



• Diametro:Φ250, φ350, φ400, φ500, φ600, φ700, φ800, φ 1000, φ 1200 o come requisito
• Tecnologianique:Casting o forgiatura
• Profondità di tempra:più di 25 mm
• Trattamento termico:Spegnimento e tempera
• Temperatura dell'ambiente di lavoro:-25 grado -+40 grado, umidità relativa inferiore o uguale all'85%
• Fascia di prezzo di riferimento:$ 80-1000\/pezzo
• Capacità di caricamento nominale:1 ~ 1200 ton



Schizzo





Le ruote ferroviarie di gru sono componenti cruciali in gru sopraelettriche, gru a cavalletto e altri sistemi di movimentazione di materiali a base ferroviaria. Offrono diversi vantaggi che migliorano le prestazioni, la sicurezza e la durata. Ecco i vantaggi chiave:

1. ALTA CAPASIONE DI CARICO
Progettati per resistere a carichi pesanti, le ruote a binario di gru distribuiscono in modo uniforme il peso, riducendo lo stress sulla guida e le strutture di supporto.

Adatto a industrie come l'acciaio, la spedizione e la costruzione in cui il sollevamento pesante è di routine.

2. Durabilità e lunga durata di servizio
Realizzato con materiali di alta qualità (acciaio forgiato, acciaio in lega o metalli trattati con calore) per resistere all'usura, alla deformazione e alla fatica.

Spesso indurito o temperato per una maggiore durezza e longevità.

3. Movimento liscio e stabile
Precisioning ingegnerizzato per un attrito minimo, garantendo viaggi fluidi lungo la rotaia della gru.

Riduce le vibrazioni e il rumore, migliorando l'efficienza operativa.

4. Riduzione dei requisiti di manutenzione
Le ruote di alta qualità riducono al minimo l'usura sia sulla ruota che sulla guida, la frequenza di manutenzione abbassante.

Alcuni design includono sistemi di lubrificazione per ridurre ulteriormente l'usura.

5. Sicurezza e affidabilità
La costruzione robusta impedisce il guasto della ruota sotto carichi pesanti, riducendo i rischi per incidenti.

Le ruote flangiate aiutano a prevenire il deragliamento mantenendo la gru allineata in pista.

6. Opzioni di personalizzazione
Disponibile in varie dimensioni, materiali e profili del battistrada per abbinare tipi di binario specifici (EG, AISC, Din, Standard BS).

Può essere adattato per ambienti diversi (condizioni interne, esterne, ad alta temperatura o corrosiva).

7. Efficienza energetica
La resistenza al rotazione ottimizzata riduce il consumo di energia nelle gru elettriche, portando a risparmi sui costi.

8. Corrosione e resistenza al calore
Rivestimenti o materiali speciali (acciaio inossidabile, leghe indurite) sono disponibili per ambienti duri come porte, fonderie o piante chimiche.

9. Compatibilità con diversi tipi di binario
Lavora senza soluzione di continuità con binari a fondo piatto, binari scanalati e altri profili di rotaia di gru.

10. Efficacia in termini di costo nel tempo
Sebbene i costi iniziali possano essere più elevati, la loro durata e bassa manutenzione portano a risparmi a lungo termine.





Le ruote ferroviarie di gru sono componenti specializzati utilizzati in gru sopraelettriche, gru a cavalletto e altre attrezzature per la movimentazione dei materiali montati su rotaia. Facilitano un movimento regolare lungo le rotaie della gru, garantendo stabilità, capacità di carico e posizionamento preciso. Ecco una panoramica dettagliata della loro applicazione e delle considerazioni chiave:

Applicazioni di ruote ferroviarie di gru
Gru a soffitto

Utilizzato nelle gru a ponte (trave singole o doppia) per spostare la gru lungo le rotaie della pista.

Comune in fabbriche, magazzini e acciaierie per la manipolazione a carico pesante.

Gru a cavalletto

Montato su ruote per viaggiare lungo le rotaie a terra, spesso utilizzate in cantieri navali, porti e terminali container.

Gru a braccio

Alcune gru a bracciole usano le ruote ferroviarie per il movimento rotazionale su binari circolari.

Gru stacker

I sistemi di archiviazione\/recupero automatizzati (AS\/RS) nei magazzini si basano su ruote ferroviarie di precisione per un movimento ad alta velocità.

Crans Port & Rail

Le applicazioni pesanti come la gestione dei contenitori o il carico\/scarico ferroviario richiedono ruote robuste e resistenti all'usura.

Cran industriali specializzate

Trovato nelle piante d'acciaio (gru a mestolo), impianti nucleari e operazioni di mining in cui sono fondamentali la capacità di carico e la durata.





La produzione di ruote ferroviarie di gru prevede diverse fasi critiche per garantire la durata, la capacità di carico e il funzionamento regolare. Di seguito è riportata una procedura di produzione strutturata per la produzione di ruote rotaie per gru:

Selezione del materiale
Materiale primario: acciaio in lega di alta qualità (ad es. 65mn, 42crmo, 60si2mn) per resistenza ad alta resistenza e usura.

Materiali alternativi: acciaio fuso o acciaio forgiato per applicazioni pesanti.

Controllo di qualità: analisi della composizione chimica (C, MN, SI, CR, MO) per soddisfare gli standard (EG, ISO, Din, ASTM).

Forgiatura o casting
Opzione A: forgiatura (preferita per l'alta resistenza)
Riscaldamento: billette riscaldate a 1100-1200 gradi in un forno.

FORGE DA DEA: premuto a forma di ruota usando presse idrauliche o di forgiatura meccanica.

Vantaggi: migliore struttura del grano, maggiore resistenza alla fatica.

Opzione B: casting (per progetti complessi)
Casting di sabbia \/ casting di investimenti: acciaio fuso versato in stampi.

Trattamento post-casting: ricottura per alleviare le sollecitazioni interne.

Lavorazione di precisione
CNC Turning\/Facing: Accuratezza dimensionale finale (± 0. 05mm).

Macinatura: macinazione ad alta precisione per le superfici del battistrada e della flangia.

Profilazione della flangia e del battistrada: garantisce una corretta geometria di contatto con binario.

Test non distruttivi (NDT)
Test ad ultrasuoni (UT): rileva difetti interni.

Ispezione a particelle magnetiche (MPI): controlla le crepe superficiali.

Test di durezza: garantisce una durezza uniforme (test Rockwell\/Brinell).





Macchinatura ruvida
Turna: macchine per il tornio CNC tagliare il profilo della ruota.

Drilling: foro del foro centrale (se necessario).

Macinatura superficiale: levigatura iniziale delle superfici del battistrada e della flangia.

Trattamento termico
Tempra e tempera:

Indurimento: riscaldato a 850–900 gradi, quindi spento in olio\/acqua.

Temperatura: riscaldato a 400-600 gradi per ridurre la fragilità.

Indurimento a induzione (opzionale): per una maggiore durezza del battistrada (HRC 50–60).

Finitura e rivestimento superficiale
Scatto: rimuove la scala e migliora la resistenza alla fatica.

Rivestimento anticorrosivo: placcatura di zinco, fosfating o pittura.

Ispezione e certificazione di qualità
Controllo dimensionale: diametro, dimensione del foro, larghezza della flangia.

Test di runout: garantisce un rotolamento regolare.

Test di carico: simula lo stress operativo (se necessario).

Certificazione: conformità con ISO 9001, FEM, DIN o ASTM A504.

Packaging e spedizione
Rivestimento protettivo: packaging di olio preventivo ruggine o VCI.

Calco di legno: impedisce danni durante il transito.

Nel complesso, il processo di produzione di ruote di gru forgiate richiede un alto livello di competenza e attenzione ai dettagli. La qualità del prodotto finito è fondamentale per garantire il funzionamento sicuro e affidabile della gru.
