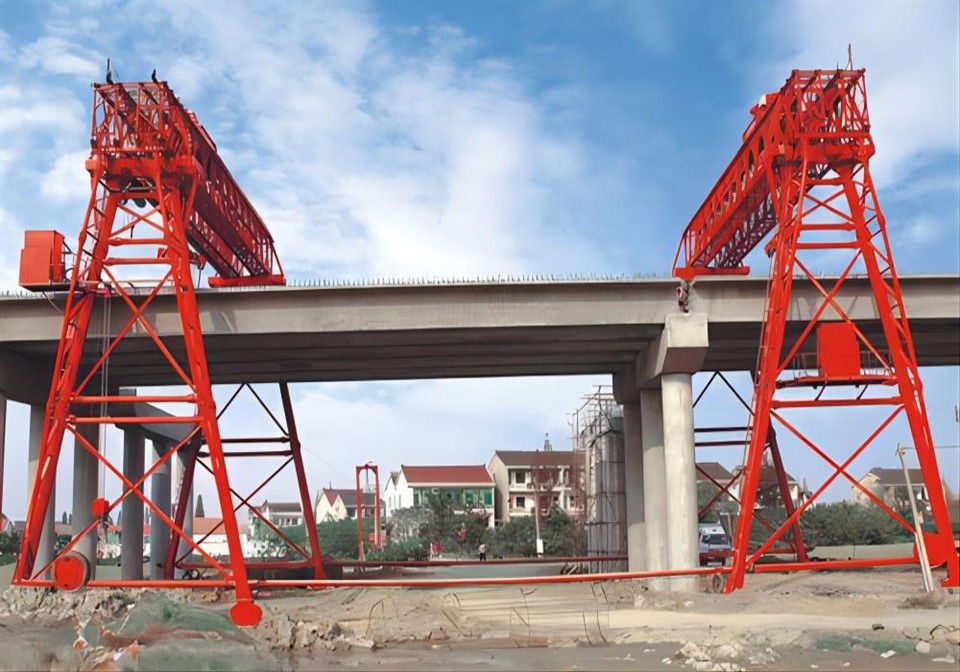

Gru a cavalletto per la costruzione di ponti

Una gru a portale per la costruzione di ponti è un macchinario pesante specializzato progettato per assistere nella costruzione e nell'assemblaggio di ponti. Queste gru sono essenziali per la movimentazione e il posizionamento di componenti pesanti di ponti come travi, travi, segmenti e altri materiali da costruzione.







● Elevata capacità di sollevamento: le nostre gru a portale per la costruzione di ponti sono progettate per sollevare carichi pesanti, rendendole adatte alla movimentazione di massicci componenti di ponti, anche in ambienti di costruzione difficili.



● Design versatile: queste gru a portale sono disponibili in varie configurazioni, compresi i modelli monotrave e bitrave, consentendoti di scegliere quella che meglio si adatta alle tue specifiche esigenze di costruzione di ponti.



● Posizionamento preciso: dotate di sistemi di controllo avanzati e ingegneria di precisione, le nostre gru a portale offrono un posizionamento e un movimento precisi del carico, garantendo un assemblaggio accurato dei segmenti del ponte.



● Mobilità: alcuni modelli sono progettati con pneumatici o cingoli in gomma, che li rendono mobili e versatili nei cantieri. Questa mobilità consente di riposizionare facilmente la gru secondo necessità.



● Sicurezza: la sicurezza è fondamentale nella costruzione di ponti. Le nostre gru a portale sono dotate di dispositivi di sicurezza come protezione da sovraccarico, pulsanti di arresto di emergenza e sistemi anticollisione per garantire il benessere sia degli operatori che del team di costruzione.



● Controllo remoto: alcuni modelli possono essere azionati da remoto, consentendo all'operatore di avere una visione chiara dell'area di lavoro e garantendo un funzionamento sicuro ed efficiente.



● Resistenza agli agenti atmosferici: la costruzione dei ponti avviene spesso in condizioni meteorologiche difficili. Le nostre gru a portale sono costruite per resistere a vari elementi atmosferici, garantendo prestazioni affidabili tutto l'anno.



● Facilità di manutenzione: comprendiamo l'importanza di ridurre al minimo i tempi di inattività nei progetti di costruzione. Le nostre gru sono progettate per facilitare la manutenzione, con componenti accessibili e interfacce intuitive.









Una gru a portale utilizzata nella costruzione di ponti è costituita da diversi componenti chiave che lavorano insieme per sollevare, spostare e posizionare materiali pesanti da costruzione di ponti. Ecco i componenti principali di una tipica gru a portale per la costruzione di ponti:



● Telaio a portale: il telaio a portale è la struttura principale della gru e fornisce la struttura per l'intero sistema. Solitamente è costituito da due gambe verticali e una trave orizzontale (monotrave o doppia trave) che copre lo spazio tra le gambe. Il telaio del portale fornisce stabilità e supporto per le operazioni della gru.





● Sistema di sollevamento: il sistema di sollevamento di una gru a portale per la costruzione di ponti è un componente critico responsabile del sollevamento e dell'abbassamento dei materiali pesanti da costruzione dei ponti. È costituito da diversi elementi chiave che lavorano insieme per garantire operazioni di sollevamento sicure ed efficienti.

▄ Meccanismo di sollevamento: il meccanismo di sollevamento comprende il motore del paranco, il tamburo e i relativi componenti che controllano il sollevamento e l'abbassamento del carico. È responsabile di fornire un movimento preciso e controllato del carico

▄Motore di sollevamento: il motore di sollevamento è un motore elettrico che fornisce la potenza necessaria per sollevare e abbassare i carichi. Solitamente si trova vicino alla parte superiore delle gambe verticali della gru a portale o sulla trave orizzontale. La potenza in uscita del motore è regolabile per adattarsi a capacità di carico variabili.

▄Tamburo di sollevamento: il tamburo di sollevamento è un tamburo cilindrico o una bobina attorno al quale è avvolto il cavo di sollevamento o la fune metallica. Quando il motore del paranco fa girare il tamburo, solleva o abbassa il carico, a seconda del senso di rotazione. Le dimensioni e il design del tamburo sono determinati dalla capacità di sollevamento della gru.

▄Fune metallica: il cavo di sollevamento o la fune metallica è fissato al tamburo di sollevamento a un'estremità e al gancio di sollevamento o altro punto di attacco all'altra estremità. È il mezzo principale per fissare e sollevare i materiali da costruzione del ponte. Questi cavi sono realizzati in acciaio ad alta resistenza e sono disponibili in vari diametri e configurazioni per adattarsi alla capacità di sollevamento della gru.

▄ Gancio o accessorio di sollevamento: il gancio o accessorio di sollevamento è il dispositivo utilizzato per collegarsi al carico da sollevare. In genere è progettato per trattenere saldamente il carico ed evitare che scivoli o cada durante il sollevamento. Il gancio può essere dotato di chiusure di sicurezza o meccanismi di bloccaggio per una maggiore sicurezza.

▄Freni: i freni sono componenti essenziali del meccanismo di sollevamento e forniscono l'arresto e il mantenimento controllati del carico. Si attivano quando il motore del paranco non solleva o abbassa attivamente un carico, impedendo movimenti involontari.





●Carrelli a terra: noti anche come carrelli terminali o carrelli, sono componenti essenziali di una gru a portale utilizzata nella costruzione di ponti. Hanno il compito di sostenere l'intero peso della gru e di facilitarne lo spostamento lungo le rotaie o i binari a terra. I carrelli a terra svolgono un ruolo cruciale nel garantire la stabilità e la mobilità della gru.

▄ Gruppi ruote: i carrelli a terra sono dotati di gruppi ruote che entrano in contatto diretto con le rotaie o i binari a terra. Queste ruote sono generalmente realizzate con materiali ad alta resistenza come l'acciaio per resistere a carichi pesanti e garantire un movimento fluido. Alcuni tipi comuni di ruote utilizzate includono ruote flangiate e ruote con scanalatura a V, a seconda del design delle rotaie o dei binari.

▄Azionamenti e motori: in alcuni modelli di gru a portale, i carrelli a terra sono motorizzati per consentire il movimento semovente. I motori sono collegati ai gruppi ruota, consentendo all'operatore della gru di controllare il movimento laterale della gru lungo le rotaie o i binari. Questa motorizzazione fornisce posizionamento e mobilità precisi.

▄Freni: i freni sono integrati nei gruppi ruote per garantire che la gru a portale possa fermarsi e mantenere la sua posizione quando richiesto. Questi freni possono essere inseriti manualmente o automaticamente e sono fondamentali per la sicurezza e il posizionamento preciso del carico.

▄Cuscinetti e assi: i carrelli a terra contengono cuscinetti e assi che consentono alle ruote di ruotare senza intoppi. Questi componenti sono progettati per sopportare il peso della gru e le eventuali forze dinamiche generate durante il movimento della gru.

▄Sistemi di allineamento e tracciamento: per garantire che la gru a portale si muova lungo un percorso rettilineo e allineato, i sistemi di allineamento e tracciamento sono spesso incorporati nei carrelli a terra. Questi sistemi aiutano a prevenire il deragliamento e a mantenere la stabilità della gru durante il viaggio.

▄Caratteristiche di sicurezza: i carrelli a terra, come altri componenti della gru, sono dotati di caratteristiche di sicurezza come finecorsa e sistemi anticollisione. Queste caratteristiche aiutano a prevenire gli incidenti, a proteggere la gru e l'ambiente circostante e a garantire un funzionamento sicuro in cantiere.





● Rotaie o binari: binari o binari sono installati a terra e servono come guida per il movimento della gru a portale. I carrelli terminali della gru si muovono lungo questi binari, consentendo alla gru di attraversare il cantiere e posizionarsi dove necessario.





● Trave principale: la trave principale, spesso definita trave del ponte o semplicemente trave, è un componente strutturale critico di una gru a portale utilizzata nella costruzione di ponti. Svolge un ruolo fondamentale nel sostenere il meccanismo di sollevamento e facilitare il movimento della gru lungo la campata.

▄Struttura della trave: la trave principale è tipicamente una struttura orizzontale, a forma di scatola o a forma di I che copre la larghezza tra le due gambe verticali della gru a portale. Forma il telaio superiore della gru e fornisce il supporto principale per il meccanismo di sollevamento.

▄Materiale: le travi principali sono costruite con materiali ad alta resistenza, come acciaio strutturale o acciaio legato specializzato, per garantire che possano sopportare carichi pesanti e resistere alle sollecitazioni imposte durante la costruzione del ponte.

▄Sezioni della trave: a seconda del design della gru e della capacità di sollevamento, le travi principali possono essere costituite da una o più sezioni imbullonate o saldate insieme. Queste sezioni sono progettate per distribuire uniformemente il carico e mantenere l'integrità strutturale.

▄ Rinforzo incrociato: per migliorare la stabilità e la rigidità della trave, è possibile incorporare nel suo design un rinforzo incrociato. Questi componenti di rinforzo sono posizionati a vari intervalli lungo la lunghezza della trave per evitare deformazioni e oscillazioni durante il sollevamento e il movimento.





● Il meccanismo di traslazione di una gru a portale utilizzata nella costruzione di ponti è responsabile dello spostamento dell'intera gru lungo le rotaie oi binari a terra. Questo meccanismo consente alla gru di attraversare il cantiere e posizionarsi esattamente dove necessario per le attività di sollevamento e assemblaggio.

▄ Carrelli terminali: i carrelli terminali sono i gruppi su ruote o cingolati fissati alle estremità della trave principale (trave orizzontale) della gru a portale. Sostengono il peso della gru e ospitano i componenti di azionamento e controllo necessari per il movimento.

▄ Ruote o binari: i carrelli terminali sono dotati di ruote o binari che entrano in contatto con i binari o i binari posati a terra. Queste ruote o cingoli sono progettati per sopportare il peso della gru e garantire un movimento fluido lungo il percorso specificato.

▄ Motori di azionamento: in genere, uno o più motori di azionamento sono installati su ciascuna estremità del carrello per fornire la potenza necessaria per spostare la gru. Questi motori possono essere elettrici, idraulici o diesel, a seconda del design della gru e dei requisiti di mobilità.

▄ Riduttori e trasmissioni: i motori di azionamento sono collegati a riduttori e trasmissioni che controllano la velocità e la direzione del movimento della gru. Questi componenti consentono un controllo preciso durante la corsa della gru.

▄ Freni: i freni sono integrati nel sistema di azionamento per arrestare e mantenere la gru in posizione quando necessario. Questi freni sono essenziali per la sicurezza e il posizionamento accurato.

▄ Sistema di controllo: il sistema di controllo per il meccanismo di traslazione della gru comprende i comandi dell'operatore, che consentono all'operatore della gru di spostare la gru in avanti, indietro, a sinistra e a destra. Il pannello di controllo o la cabina forniscono un facile accesso a questi controlli.





● Meccanismo di traslazione del carrello: il meccanismo di traslazione del carrello di una gru a portale utilizzata nella costruzione di ponti è responsabile dello spostamento del carrello lungo la trave principale (trave orizzontale) della gru. Questo meccanismo consente al carrello di posizionare il meccanismo di sollevamento, come il paranco e il blocco di carico, esattamente sopra la posizione desiderata per sollevare o posizionare materiali pesanti da costruzione di ponti.

▄ Gruppo carrello: il gruppo carrello è montato sulla trave principale e ospita i componenti necessari per lo spostamento lungo la trave. Solitamente è costituito da un telaio, ruote o rulli e componenti di trasmissione.

▄ Ruote o rulli: il carrello è dotato di ruote o rulli che entrano in contatto con la flangia inferiore della trave principale. Queste ruote o rulli consentono un movimento fluido e controllato lungo la lunghezza della trave.

▄ Meccanismo di azionamento: il meccanismo di azionamento è responsabile della spinta del carrello lungo la trave. Solitamente è alimentato da un motore elettrico, che può essere azionato in entrambe le direzioni (avanti e indietro) per spostare il carrello nella posizione desiderata.

▄ Riduttori e trasmissioni: i motori di azionamento sono collegati a riduttori e trasmissioni che controllano la velocità e la direzione del movimento del carrello. Questi componenti forniscono un controllo preciso sul posizionamento del carrello.

▄ Freni: i freni sono integrati nel sistema di azionamento del carrello per fermarlo e mantenerlo in posizione quando necessario. Questi freni sono fondamentali per la sicurezza e il posizionamento accurato del carico.

▄ Sistema di controllo: il sistema di controllo per il meccanismo di traslazione del carrello comprende i comandi dell'operatore, che consentono all'operatore della gru di spostare il carrello lungo la trave principale. Il pannello di controllo o la cabina forniscono un facile accesso a questi controlli.

▄ Interruttori di finecorsa: gli interruttori di finecorsa sono installati sul carrello per evitare spostamenti eccessivi e garantire che il carrello non si sposti oltre i limiti designati lungo la trave principale. Ciò impedisce al carrello di raggiungere l'estremità della trave o di entrare in collisione con i componenti strutturali della gru.

▄ Caratteristiche di sicurezza: il meccanismo di spostamento del carrello è dotato di varie caratteristiche di sicurezza per proteggere sia la gru che l'ambiente circostante. Queste funzionalità possono includere pulsanti di arresto di emergenza, sistemi anticollisione per evitare collisioni con ostacoli e allarmi di avvertimento.

▄ Controllo remoto (opzionale): alcune gru a portale offrono opzioni di controllo remoto per il movimento del carrello, consentendo agli operatori di posizionare con precisione i carichi da una distanza di sicurezza.



● Ruota della gru: le ruote della gru sono componenti integrali di una gru a portale utilizzata nella costruzione di ponti. Queste ruote svolgono un ruolo cruciale nel sostenere il peso della gru e facilitarne lo spostamento lungo le rotaie o i binari a terra.

▄ Design delle ruote: le ruote della gru sono generalmente progettate con un profilo flangiato o con scanalatura a V, a seconda del tipo di rotaie o binari su cui scorrono. Il design garantisce che le ruote mantengano il contatto con le rotaie e forniscano stabilità durante il movimento della gru.

▄ Materiale: le ruote della gru sono costruite con materiali ad alta resistenza come acciaio o leghe speciali. La scelta del materiale dipende da fattori quali la capacità di carico della gru e il tipo di superficie che attraverserà.

▄ Cuscinetti: i gruppi ruota sono dotati di cuscinetti di alta qualità che consentono alle ruote di ruotare senza intoppi. Questi cuscinetti sono progettati per sopportare il peso della gru e le forze dinamiche generate durante il movimento.

▄ Assi: gli assi sono responsabili del collegamento delle ruote al gruppo ruota o al carrello terminale. Svolgono un ruolo cruciale nel garantire che le ruote siano correttamente allineate e fissate saldamente.

▄ Allineamento delle ruote: il corretto allineamento delle ruote è essenziale per mantenere la stabilità della gru e prevenirne il deragliamento. I gruppi ruota possono essere dotati di sistemi di allineamento che aiutano a garantire che le ruote rimangano sulle rotaie o sui binari.

▄ Freni: i freni sono integrati nei gruppi ruote per consentire l'arresto e il mantenimento controllati della gru quando necessario. Questi freni sono fondamentali per la sicurezza e il posizionamento accurato della gru.

▄ Caratteristiche di sicurezza: le ruote della gru possono includere caratteristiche di sicurezza come dispositivi antideragliamento che aiutano a impedire che la gru lasci accidentalmente i binari o le rotaie. Queste caratteristiche migliorano la sicurezza delle operazioni della gru.

▄ Distribuzione del carico: le ruote della gru sono progettate per distribuire uniformemente il peso della gru su più ruote e assi. Questa distribuzione è fondamentale per mantenere la stabilità, soprattutto durante il sollevamento e lo spostamento di carichi pesanti.



● Gancio della gru: il gancio della gru è un componente essenziale di una gru a portale utilizzata nella costruzione di ponti, responsabile del fissaggio e del sollevamento di materiali pesanti da costruzione del ponte come travi, travi e segmenti. La progettazione e la costruzione del gancio della gru sono fondamentali per garantire operazioni di sollevamento sicure ed efficienti.

▄ Gruppo gancio: il gruppo gancio della gru è generalmente costituito da un gancio principale, che è il punto di sollevamento principale, e spesso da un dispositivo di chiusura o chiusura a scatto di sicurezza secondario. Il gancio principale è progettato per agganciarsi in modo sicuro al carico, mentre la chiusura o la serratura a scatto aiuta a prevenire lo sgancio accidentale del carico durante il sollevamento.

▄ Materiale: i ganci della gru sono generalmente realizzati in acciaio ad alta resistenza o materiali legati, garantendo che possano sopportare carichi pesanti senza deformazioni o guasti. La scelta del materiale dipende dalla capacità di sollevamento della gru e dall'applicazione specifica.

▄ Valori di carico: i ganci della gru sono classificati per capacità di carico specifiche, che sono chiaramente contrassegnate o etichettate sul gancio. Queste valutazioni forniscono informazioni sul peso massimo che il gancio può sollevare in sicurezza.

▄ Apertura della gola: l'apertura della gola del gancio della gru è lo spazio tra il bordo interno del gancio e la punta della chiusura o della serratura. Dovrebbe essere progettato per accogliere gli attacchi di carico previsti, come imbracature, grilli o altri dispositivi di sollevamento.

▄ Chiusura o chiusura a scatto: molti ganci per gru sono dotati di un meccanismo di chiusura o chiusura a scatto per impedire che il carico si stacchi accidentalmente dal gancio durante il sollevamento. La serratura o la serratura possono essere azionate manualmente e spesso si innestano automaticamente quando il carico viene sollevato.

▄ Caratteristiche di sicurezza: i ganci della gru sono progettati pensando alla sicurezza e possono includere caratteristiche aggiuntive come un meccanismo girevole che consente al carico di ruotare mentre è sospeso o un sistema di protezione da sovraccarico integrato che attiva un allarme se il carico supera la capacità nominale del gancio .





● Motore: il motore è un componente vitale di una gru a portale utilizzata nella costruzione di ponti, poiché fornisce la potenza necessaria per azionare vari meccanismi e funzioni della gru. I motori utilizzati nelle gru a portale sono in genere motori elettrici e servono a scopi diversi all'interno del sistema della gru.

▄ Motore di sollevamento: il motore di sollevamento è responsabile del sollevamento e dell'abbassamento di materiali pesanti da costruzione di ponti, come travi, travi e segmenti. È direttamente collegato al meccanismo di sollevamento, che avvolge e svolge il cavo di sollevamento o la fune metallica attorno a un tamburo per sollevare e abbassare il carico. I motori di sollevamento sono progettati per una coppia elevata e un controllo di precisione per garantire operazioni di sollevamento sicure e precise.

▄ Motore del carrello: il motore del carrello alimenta il movimento del carrello lungo la trave principale della gru a portale. Consente all'operatore della gru di posizionare il meccanismo di sollevamento, come il paranco e il blocco di carico, con precisione sopra la posizione desiderata per sollevare o posizionare componenti pesanti del ponte. I motori del carrello forniscono uno spostamento laterale controllato lungo la trave.

▄ Motore di traslazione della gru: alcune gru a portale sono dotate di carrelli o ruote finali motorizzati che consentono il movimento della gru semovente lungo le rotaie o i binari a terra. Il motore di traslazione della gru aziona queste ruote, consentendo alla gru di attraversare il cantiere e posizionarsi secondo necessità per le attività di sollevamento e assemblaggio.

▄ Motori di azionamento (opzionali): in alcune configurazioni, le gru a portale possono avere motori di azionamento aggiuntivi su ruote o gruppi specifici, trasformandoli in ruote motrici. Questi motori forniscono propulsione e controllo extra per un posizionamento e una manovrabilità precisi, soprattutto in ambienti di costruzione complessi.

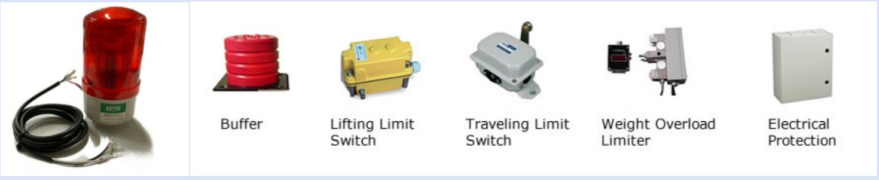

● Sistema di allarme acustico e luminoso, interruttore di limite e parti di sicurezza

▄ Sistema di allarme acustico e luminoso: i sistemi di allarme acustico e luminoso sono progettati per fornire avvisi visivi e acustici agli operatori della gru, al personale di terra e ad altri lavoratori nelle vicinanze della gru. Questi allarmi avvisano le persone di situazioni potenzialmente pericolose e le inducono a intraprendere le azioni appropriate. Il sistema di allarme può essere attivato da vari eventi, come il movimento della gru, l'avvicinamento ai limiti di carico o condizioni specifiche che richiedono attenzione. I componenti chiave di un sistema di allarme acustico e luminoso includono:

▄Interruttori di finecorsa: gli interruttori di finecorsa sono dispositivi di sicurezza posizionati strategicamente sulla gru per definire limiti operativi sicuri. Spesso sono posizionati alle estremità del percorso della gru per evitare che la gru si sposti oltre questi limiti. Gli interruttori di finecorsa aiutano a prevenire collisioni, corsa eccessiva e altre situazioni pericolose. Quando la gru raggiunge il limite della corsa, l'interruttore di finecorsa attiva i comandi della gru per arrestarne o invertirne il movimento. I finecorsa possono essere utilizzati sia per il movimento del carrello che per quello di traslazione.

▄Parti di sicurezza: vari componenti e meccanismi di sicurezza vengono utilizzati nei sistemi con gru a portale per garantire un funzionamento sicuro. Questi componenti sono progettati per prevenire incidenti, ridurre al minimo i rischi e proteggere il personale e le apparecchiature. Esempi di parti di sicurezza includono:





●Modalità di controllo: la modalità di controllo di una gru a portale utilizzata nella costruzione di ponti si riferisce al metodo e al sistema utilizzato per azionare e controllare le varie funzioni della gru, inclusi il sollevamento, il movimento del carrello e lo spostamento della gru. La scelta della modalità di controllo dipende da fattori quali la complessità della gru, la precisione dei movimenti richiesta e le preferenze dell'operatore.

▄ Modalità di controllo: La modalità di controllo di una gru a portale utilizzata nella costruzione di ponti si riferisce al metodo e al sistema utilizzato per azionare e controllare le varie funzioni della gru, inclusi il sollevamento, il movimento del carrello e la corsa della gru. La scelta della modalità di controllo dipende da fattori quali la complessità della gru, la precisione dei movimenti richiesta e le preferenze dell'operatore.

▄ Controllato dalla cabina (controllo Master-Slave): in questa modalità di controllo, la gru a portale è generalmente dotata di una cabina dell'operatore o di un pannello di controllo situato sulla gru stessa. L'operatore della gru siede in cabina o sta al pannello di controllo e aziona la gru utilizzando una combinazione di joystick, pulsanti e interruttori. Le gru controllate dalla cabina forniscono all'operatore una visione ravvicinata dell'area di lavoro e offrono un controllo preciso sui movimenti della gru. Questa modalità di controllo è comunemente utilizzata per le gru a portale più grandi e complesse.

▄ Controllo remoto: alcune gru a portale sono dotate di sistemi di radiocomando che consentono all'operatore di controllare la gru a distanza. L'operatore porta con sé un dispositivo di controllo remoto portatile, che comunica in modalità wireless con il sistema di controllo della gru. Il radiocomando offre flessibilità e sicurezza, in particolare quando si posizionano carichi in aree difficili o pericolose. Viene spesso utilizzato per progetti di costruzione di ponti in cui l'operatore necessita di una visione chiara dell'intero cantiere.

▄ Controllo in cabina con CCTV: questa modalità di controllo combina i vantaggi di una gru controllata in cabina con l'aggiunta di telecamere a circuito chiuso (CCTV). La cabina dell'operatore è dotata di telecamere che forniscono feed video in tempo reale dell'area di lavoro, consentendo all'operatore di monitorare e controllare i movimenti della gru con una visuale migliorata. Ciò è particolarmente utile quando la linea visiva dell'operatore è ostruita o quando si lavora in spazi ristretti.

▄ Controllo semiautomatico: nella modalità di controllo semiautomatico, l'operatore della gru può utilizzare impostazioni preprogrammate e funzioni di automazione per eseguire attività o movimenti ripetitivi. Questa modalità può migliorare l'efficienza e la coerenza in attività come il sollevamento e il posizionamento di componenti di ponti prefabbricati.

▄ Controllo tramite controller logico programmabile (PLC): le gru a portale avanzate possono incorporare sistemi di controllo basati su PLC, che consentono un'automazione precisa e la sequenza dei movimenti della gru. Il controllo PLC è altamente personalizzabile e può essere programmato per eseguire attività complesse con un input minimo da parte dell'operatore.











Articolo	Valore
Capacità (t)	15	20	32	50
Portata S (m)	5-35	10.5-45	10.5-45	10.5-45
Altezza di sollevamento (m)	6-18	6~18	6~18	6~18
Velocità di sollevamento (m/min)	9.6	7.2	6	6
Velocità del carrello (m/min)	44.1	44.1	42.4	38.5
Velocità della gru (m/min)	40.1	40.1	38	44
Dovere di lavoro	A5-A6	A5-A6	A5~A6	A5~A6
Tipo di traccia	P38 P43	P43	QU70	QU80







Le gru a portale offrono numerosi vantaggi se utilizzate per progetti di costruzione di ponti. Questi vantaggi li rendono una scelta popolare per il sollevamento e il posizionamento di componenti pesanti di ponti. Ecco alcuni dei principali vantaggi derivanti dall'utilizzo delle gru a portale nella costruzione di ponti:



● Versatilità: le gru a portale sono versatili e possono essere utilizzate per un'ampia gamma di attività di costruzione di ponti, dal sollevamento e posizionamento delle travi del ponte all'assemblaggio di segmenti prefabbricati in calcestruzzo. Sono adattabili a vari requisiti di progetto e design di ponti.

● Elevata capacità di carico: le gru a portale sono in grado di sollevare carichi estremamente pesanti, il che le rende adatte alla movimentazione di componenti di ponti grandi e ingombranti come travi in ​​acciaio, segmenti di cemento e impalcati di ponti.

● Posizionamento preciso: le gru a portale offrono un controllo preciso sul posizionamento del carico. Questa precisione è fondamentale quando si allineano e si collegano i componenti del ponte, garantendo che si incastrino accuratamente.

● Flessibilità: le gru a portale possono essere facilmente spostate lungo rotaie o binari a terra, consentendo loro di posizionare i carichi in diversi punti lungo il cantiere. Questa mobilità è preziosa per una gestione efficiente del progetto.

● Sicurezza: le gru a portale sono dotate di varie funzionalità di sicurezza, tra cui protezione da sovraccarico, interruttori di finecorsa, sistemi anticollisione e pulsanti di arresto di emergenza, garantendo operazioni sicure della gru e proteggendo il personale e le attrezzature.

● Controllo remoto: molte moderne gru a portale possono essere azionate in remoto, consentendo all'operatore della gru di controllare i movimenti da una distanza di sicurezza. Il controllo remoto migliora la sicurezza, soprattutto in ambienti di lavoro difficili o pericolosi.

● Efficienza: le gru a portale sono efficienti in termini di movimentazione e posizionamento del carico. La loro capacità di spostare i carichi in modo rapido e preciso può ridurre significativamente i tempi di costruzione, con conseguenti risparmi sui costi.

● Riduzione della manodopera: l'uso di gru a portale può ridurre la necessità di manodopera manuale nelle attività di sollevamento pesanti, minimizzando il rischio di infortuni e affaticamento dei lavoratori.

● Conveniente: le gru a portale sono convenienti quando si tratta di movimentare componenti di ponti grandi e pesanti. La loro efficienza e capacità di carico spesso si traducono in un ritorno dell'investimento più rapido.

● Personalizzazione: le gru a portale possono essere personalizzate per soddisfare i requisiti specifici di diversi progetti di costruzione di ponti, comprese le variazioni nella capacità di carico, nella larghezza della campata e nei sistemi di controllo.









Le gru a portale svolgono un ruolo cruciale in vari aspetti dei progetti di costruzione di ponti, grazie alla loro versatilità e capacità di sollevamento pesante. Ecco alcune delle principali applicazioni delle gru a portale nella costruzione di ponti:



● Sollevamento e posizionamento delle travi dei ponti: le gru a cavalletto sono comunemente utilizzate per sollevare e posizionare con precisione le travi dei ponti. Possono trasportare questi enormi componenti dalle aree di stoccaggio al cantiere del ponte e posizionarli con precisione, garantendo il corretto allineamento e adattamento.

● Movimentazione di segmenti di calcestruzzo prefabbricato: molti progetti di costruzione di ponti utilizzano segmenti di calcestruzzo prefabbricati per la costruzione dell'impalcato del ponte.

● Le gru a cavalletto vengono utilizzate per sollevare e posizionare questi segmenti, creando un impalcato del ponte sicuro e coerente.

● Impostazione delle travi dei ponti: le gru a portale sono ideali per l'impostazione delle travi dei ponti, comprese le travi a I in acciaio e le travi in ​​cemento. Possono posizionare le travi con precisione, assicurandosi che si allineino correttamente con le strutture di supporto del ponte.

● Assemblaggio di sezioni dell'impalcato di un ponte: le gru a cavalletto possono essere utilizzate per assemblare singole sezioni di un impalcato di un ponte, in particolare per ponti strallati e sospesi. Possono sollevare e posizionare sezioni prefabbricate, contribuendo a formare la struttura continua dell'impalcato del ponte.

● Posizionamento di pilastri e spalle del ponte: le gru a cavalletto possono sollevare e posizionare pilastri e spalle del ponte. Ciò è fondamentale nelle prime fasi della costruzione del ponte, poiché stabilisce le basi per l'intera struttura del ponte.

● Demolizione di ponti: le gru a portale vengono impiegate in progetti di demolizione di ponti per rimuovere componenti del ponte vecchi o danneggiati. Possono smantellare e trasportare i detriti lontano dal cantiere in modo sicuro ed efficiente.

● Installazione degli appoggi del ponte: le gru a cavalletto vengono utilizzate per posizionare e installare gli appoggi del ponte, che consentono il movimento controllato e l'espansione dei componenti del ponte a causa delle variazioni di temperatura e dei carichi strutturali.

● Manutenzione e riparazioni: le gru a cavalletto possono fornire assistenza nei lavori di manutenzione ordinaria e riparazione sui ponti. Possono trasportare lavoratori e attrezzature in varie parti del ponte, facilitando le ispezioni e le riparazioni.

● Impostazione dei giunti di dilatazione del ponte: le gru a portale possono gestire l'installazione di giunti di dilatazione sulle strutture del ponte, garantendo che funzionino correttamente per adattarsi all'espansione e alla contrazione legate alla temperatura.

● Installazione dei cavi del ponte: per i ponti strallati, le gru a portale svolgono un ruolo chiave nell'installazione e nel tensionamento dei cavi del ponte. Possono gestire il complesso compito di posizionare e tensionare con precisione i cavi che sostengono l'impalcato del ponte.







La procedura di produzione di una gru a portale per la costruzione di ponti prevede diverse fasi, dalla progettazione e produzione all'assemblaggio, al collaudo e al controllo qualità. Ecco una panoramica della tipica procedura di produzione di una gru a portale utilizzata nella costruzione di ponti:



● Progettazione e ingegneria:

■ Progettazione preliminare: ingegneri e progettisti lavorano a stretto contatto con il cliente per determinare le specifiche della gru, compresi la capacità di carico, la campata e i requisiti di mobilità.

■ Progettazione dettagliata: una volta stabilite le specifiche, vengono creati disegni e piani tecnici dettagliati, inclusa la progettazione strutturale della trave principale, del carrello, dei carrelli terminali e dei meccanismi di sollevamento.

■ Progettazione del sistema di controllo: il sistema di controllo è progettato per garantire un funzionamento preciso e sicuro, compresa la selezione di motori, componenti elettrici e caratteristiche di sicurezza.



● Approvvigionamento materiali:

■ Selezione dei materiali: i materiali di alta qualità, come l'acciaio per la trave principale e i componenti critici, vengono selezionati in base alle specifiche di progettazione.

■ Approvvigionamento di componenti: componenti come motori, ruote, cuscinetti e sistemi elettrici provengono da fornitori affidabili.



● Produzione:

■ Taglio e modellatura: i materiali in acciaio vengono tagliati e modellati secondo le specifiche di progettazione.

■ Saldatura: saldatori esperti assemblano la trave principale, i carrelli terminali e altri componenti strutturali attraverso processi di saldatura.

■ Lavorazione meccanica: la lavorazione meccanica di precisione viene eseguita su componenti critici per garantire che soddisfino le tolleranze di progettazione.

■ Verniciatura o rivestimento: i componenti in acciaio vengono trattati con rivestimenti protettivi, come vernice o zincatura, per migliorare la durata e la resistenza alla corrosione.



●Assemblea:

■ Assemblaggio della trave principale: la trave principale viene assemblata e vengono aggiunti rinforzi incrociati per migliorare stabilità e resistenza.

■ Installazione del carrello terminale: i carrelli terminali sono fissati alla trave principale e vengono installate ruote o binari.

■ Carrello e meccanismo di sollevamento: il gruppo del carrello, compreso il paranco e il blocco di carico, è installato e collegato alla trave principale.



●Installazione del sistema elettrico e di controllo:

■ Cablaggio elettrico: i componenti elettrici, inclusi cavi, sensori e controlli, vengono installati e collegati.

■ Pannello di controllo: il pannello di controllo o la cabina dell'operatore è installato e i sistemi di controllo sono integrati.



●Controllo e test di qualità:

■ Test funzionali: la gru viene sottoposta a test funzionali completi per garantire che tutti i sistemi funzionino come previsto. Ciò include test di carico, controllo della velocità, funzionalità di sicurezza e test di arresto di emergenza.

■ Allineamento e calibrazione: l'allineamento della gru viene controllato per garantire movimenti fluidi e precisi.

■ Controlli di sicurezza: vengono testate tutte le caratteristiche di sicurezza, compresi gli interruttori di finecorsa, la protezione da sovraccarico e i sistemi di arresto di emergenza.



●Documentazione e certificazione:

■ Documentazione: vengono preparati manuali tecnici, manuali operativi e guide di manutenzione.

■ Certificazione: la gru è certificata dalle autorità di regolamentazione per garantire che soddisfi gli standard di sicurezza e prestazioni.



●Consegna e installazione:

■ La gru a portale completata viene smontata, trasportata in cantiere e rimontata.

■ Messa in servizio: viene eseguita la messa in servizio in loco per verificare il corretto funzionamento e l'allineamento della gru.



●Formazione:

■Gli operatori e il personale di manutenzione ricevono una formazione su come utilizzare e mantenere la gru a portale in modo sicuro ed efficace.







L'azienda ha installato una piattaforma di gestione intelligente delle apparecchiature e ha installato 310 set (set) di robot di movimentazione e saldatura. Dopo il completamento del piano, ci saranno più di 500 set (set) e la percentuale di rete delle apparecchiature raggiungerà il 95%. Sono state messe in funzione 32 linee di saldatura, è prevista l'installazione di 50 e il tasso di automazione dell'intera linea di prodotti ha raggiunto l'85%.
